玻璃生产工艺及生产流程VIP专享VIP免费

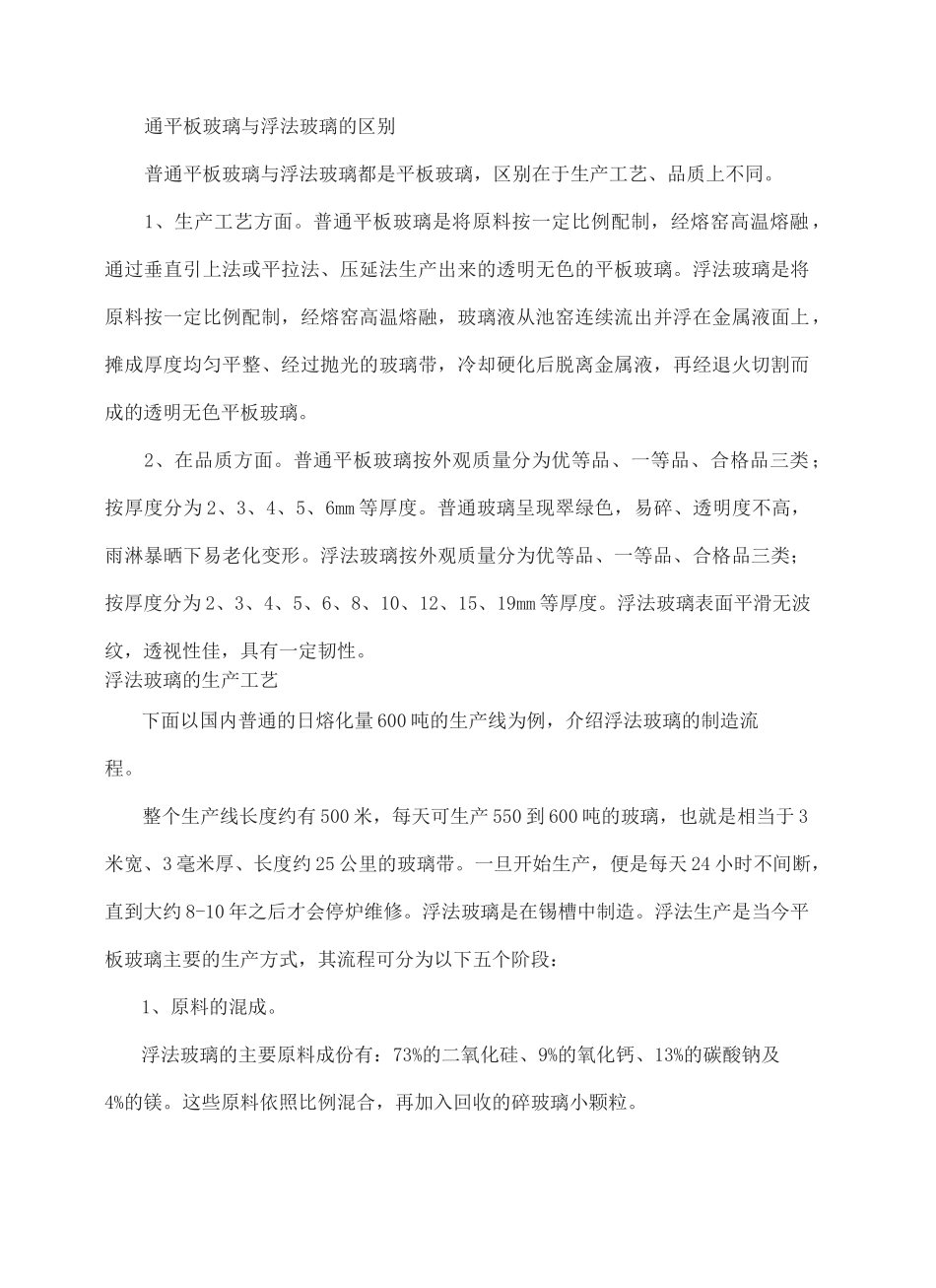

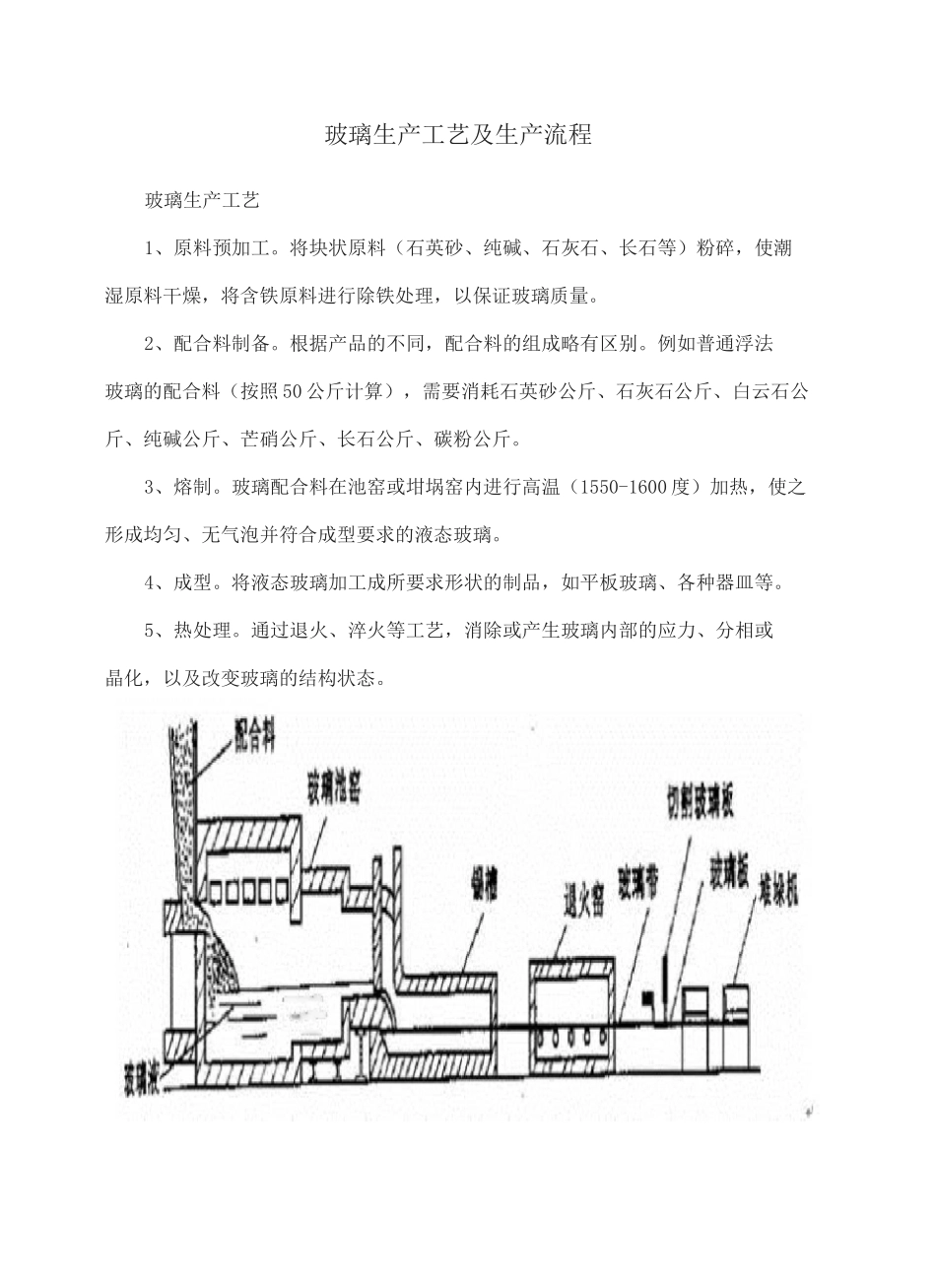

uN208-KBNTL98f玻璃生产工艺及生产流程三浮法玻璃生产线流程玻璃生产工艺及生产流程玻璃生产工艺1、原料预加工。将块状原料（石英砂、纯碱、石灰石、长石等）粉碎，使潮湿原料干燥，将含铁原料进行除铁处理，以保证玻璃质量。2、配合料制备。根据产品的不同，配合料的组成略有区别。例如普通浮法玻璃的配合料（按照50公斤计算），需要消耗石英砂公斤、石灰石公斤、白云石公斤、纯碱公斤、芒硝公斤、长石公斤、碳粉公斤。3、熔制。玻璃配合料在池窑或坩埚窑内进行高温（1550-1600度）加热，使之形成均匀、无气泡并符合成型要求的液态玻璃。4、成型。将液态玻璃加工成所要求形状的制品，如平板玻璃、各种器皿等。5、热处理。通过退火、淬火等工艺，消除或产生玻璃内部的应力、分相或晶化，以及改变玻璃的结构状态。通平板玻璃与浮法玻璃的区别普通平板玻璃与浮法玻璃都是平板玻璃，区别在于生产工艺、品质上不同。1、生产工艺方面。普通平板玻璃是将原料按一定比例配制，经熔窑高温熔融，通过垂直引上法或平拉法、压延法生产出来的透明无色的平板玻璃。浮法玻璃是将原料按一定比例配制，经熔窑高温熔融，玻璃液从池窑连续流出并浮在金属液面上，摊成厚度均匀平整、经过抛光的玻璃带，冷却硬化后脱离金属液，再经退火切割而成的透明无色平板玻璃。2、在品质方面。普通平板玻璃按外观质量分为优等品、一等品、合格品三类；按厚度分为2、3、4、5、6mm等厚度。普通玻璃呈现翠绿色，易碎、透明度不高，雨淋暴晒下易老化变形。浮法玻璃按外观质量分为优等品、一等品、合格品三类；按厚度分为2、3、4、5、6、8、10、12、15、19mm等厚度。浮法玻璃表面平滑无波纹，透视性佳，具有一定韧性。浮法玻璃的生产工艺下面以国内普通的日熔化量600吨的生产线为例，介绍浮法玻璃的制造流程。整个生产线长度约有500米，每天可生产550到600吨的玻璃，也就是相当于3米宽、3毫米厚、长度约25公里的玻璃带。一旦开始生产，便是每天24小时不间断，直到大约8-10年之后才会停炉维修。浮法玻璃是在锡槽中制造。浮法生产是当今平板玻璃主要的生产方式，其流程可分为以下五个阶段：1、原料的混成。浮法玻璃的主要原料成份有：73%的二氧化硅、9%的氧化钙、13%的碳酸钠及4%的镁。这些原料依照比例混合，再加入回收的碎玻璃小颗粒。2、原料的熔融。将调配好的原料经过一个混合仓后，再进入一个有5个仓室的窑炉中加热，约1550摄氏度时成为玻璃融液。3、玻璃成型。玻璃熔液流入锡槽且浮在熔化的金属锡液之上，此时温度约1000摄氏度。在锡液上的玻璃熔液形成宽米、厚度介于3mm至19mm的玻璃带。因为玻璃与锡有极不相同的粘稠性，所以浮在上方的玻璃熔液与下方的锡液不会混合在一起，并且形成非常平整的接触面。4、玻璃熔液的冷却。玻璃带在离开锡槽时温度约600摄氏度，之后进入退火室或连续式缓冷窑，将玻璃的温度渐渐降低至50摄氏度。由此缓冷方式生产的玻璃也称为退火玻璃。5、裁切和储存。缓冷之后的玻璃经过数阶段的品质检查，之后再裁切成不同的尺寸，进行包玻璃生产的原材料玻璃生产的原材料包括主要原料和辅助原料两大类。主要原料指引入玻璃形成网络的氧化物（也叫网络形成体，如二氧化硅）、玻璃网络结构过度的中间体氧化物（也叫网络中间体，如三氧化二铝）和网络外氧化物（也叫网络修饰体，如氧化钠）。辅助原料则包括澄清剂、助熔剂、乳浊剂、着色剂、脱色剂、氧化剂和还原剂等多种工业原材料及化学试剂。根据玻璃的不同用途、不同生产工艺以及不同的后续加工要求，玻璃的原料配方（种类、数量、加入顺序及加入方法等）有一定的区别。
