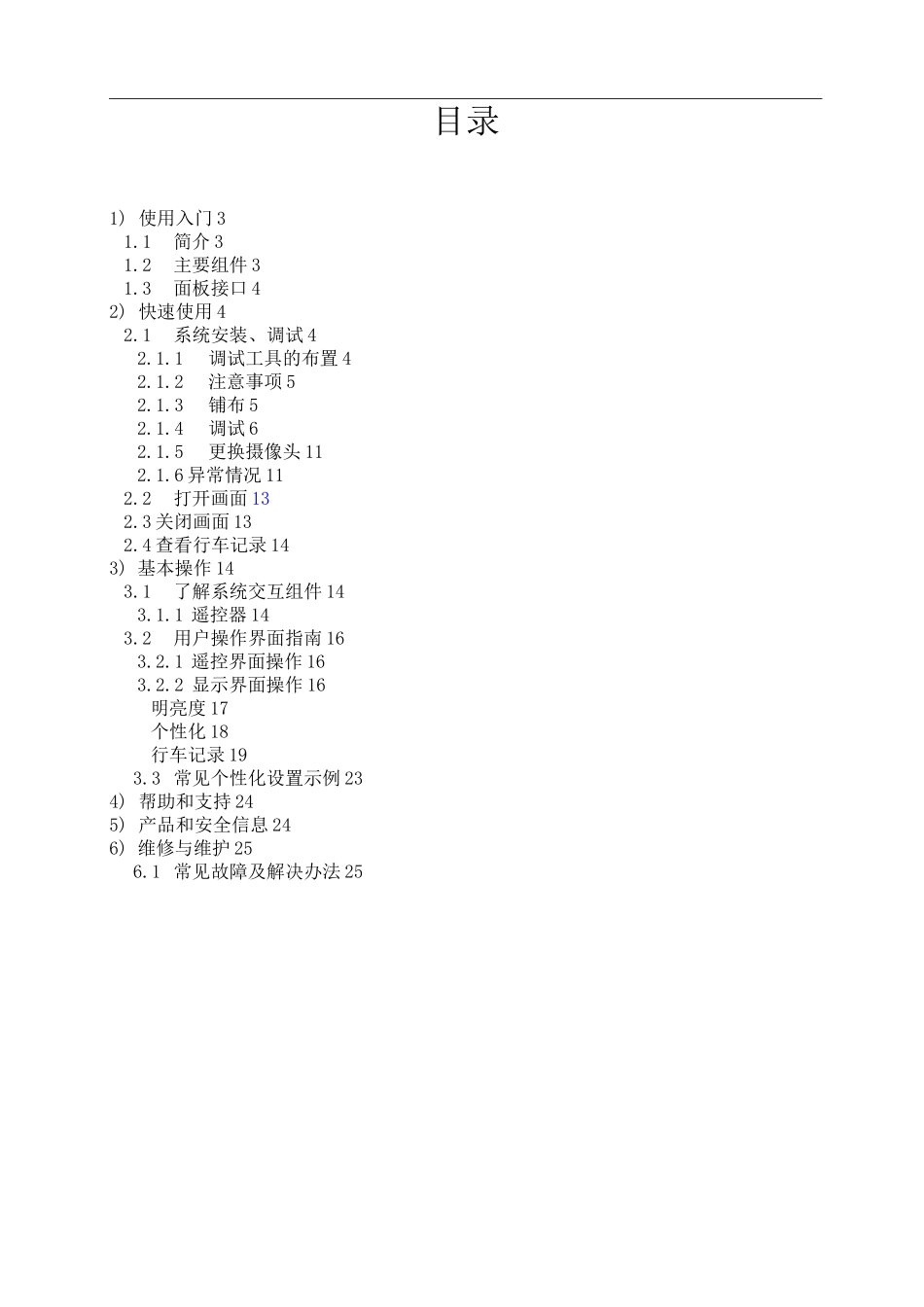

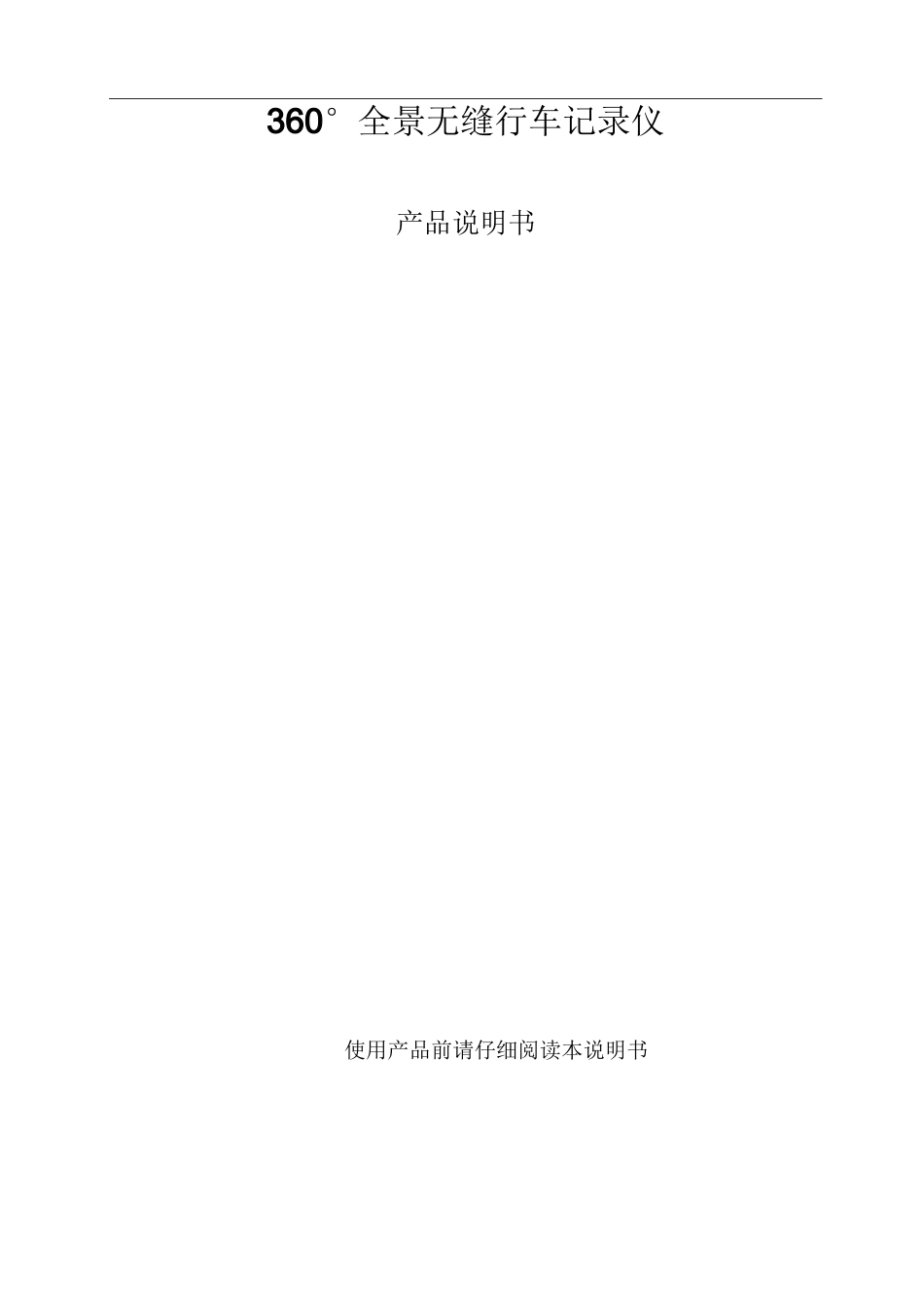

360°全景无缝行车记录仪产品说明书使用产品前请仔细阅读本说明书目录1)使用入门31.1简介31.2主要组件31.3面板接口42)快速使用42.1系统安装、调试42.1.1调试工具的布置42.1.2注意事项52.1.3铺布52.1.4调试62.1.5更换摄像头112.1.6异常情况112.2打开画面132.3关闭画面132.4查看行车记录143)基本操作143.1了解系统交互组件143.1.1遥控器143.2用户操作界面指南163.2.1遥控界面操作163.2.2显示界面操作16明亮度17个性化18行车记录193.3常见个性化设置示例234)帮助和支持245)产品和安全信息246)维修与维护256.1常见故障及解决办法251tor1）使用入门了解系统的基本组成，以便开始使用。1.1）产品简介360°全景行车记录仪系统，通过安装在车身前后左右的4个超广角摄像头，同时采集车辆四周的影像，经过专有的“实时图像畸变还原对接技术”对图像进行畸变还原->视角转化->图像拼接->图像增强等处理，最终形成一幅无缝的全景鸟瞰图。该系统不但可以显示全景图，还可同时显示任一方向的单视图。通过配合标尺线，驾驶员能够准确读出障碍物的位置和距离。本产品内嵌了行车记录，能实时记录车辆行驶途中的影像，可为处理交通事故提供证据。主要特点：1.360度鸟瞰视图，无缝拼接2.行车安全与泊车辅助3.前后左右高清摄像头行车记录4.完善的工程模式设置和独有的画面自动校准功能；5•停车监控（可选）1.2）主要组件组成部件如图所示適视RH愆头CAM-Fi'ont主机Int"rnrcdHcsm-ntc:CAM-Left.CAM-Back1图2.1.1卷尺矩形示意图1.3）面板接口1、TF卡插槽2、主信号接口3、电源接口4、系统运行状态灯（正常时有规律的闪烁）5、电源指示灯（正常使用时常亮）6、2位拨码★说明：2位拨码的配置通常在上电之前起作用。左侧拨码在PAL档时视频输出PAL制式，在NTSC档时视频输出NTSC制式；右侧拨码在N档时为正常启动模式，在C档时为升级模式。2.1）系统安装、调试在调试之前，需要先将车开到足够大的空间并摆正车位（注意：车前后左右需要留2m左右的空间，场地平坦无障碍），同时，还需要调试套装，包含的工具有1.7米卷尺两把，5米卷尺两把2、四块专业调试布3、一个遥控器及安装工具2.1.1）调试工具的布置我们就是需要利用四把卷尺摆成一个矩形。其中所摆的矩形需要注意以下三个方面：1、确保矩形包围着车辆四周；2、矩形尽量靠近车体；3、确保摄像头的拍摄距离能够达到矩形线的位置；一般来说矩形线离车前保险杠25cm，离车后保险杠10cm，离左右前轮距离5cm，具体车型具体确定。卷尺摆设效果如下图2.1.1所示：四把巻尺闻度垂直9D度图图图标不C•为了确定卷尺是否摆好，可以测量A、B、C、D之间的距离。一般情况下，通过卷尺确定的矩形，（AB与CD）以及（AC与BD）之间的距离应该相近，误差不超过lcm。同时，确认相邻两边是否垂直，如AB与BD。以上误差影响着最终产品图像的拼接效果，建议最多不要超过2cm。2.1.2）注意事项卷尺的摆设效果如（图2.2.1、图222）。基准点为左前、右后，卷尺如（图2.22.3、图2.2.4）摆设2.1.3）铺布完成卷尺的布置后，即可进行铺布。各个方位铺布的位置为：前：布的长边对齐AB线，布的左边标示线与A点重合；后：布的长边对齐CD线，布的右边标示线与D点重合；左：布的长边对齐AC线，布的右下角与E点重合；右：布的长边对齐BD线，布的左下角与F点重合；其中，E为在AC上的一点，且E离A的距离是1.5m,即卩AE=1.5m；F为在BD上的一点,且F离B的距离是1.5m，即BF=1.5m。铺布效果如下图2.3.1所示：图2.3.1铺布效果图2.2.需看到前后的方格布。图2.4.3左视铺布效2.1.4）调试铺完布之后即可利用调试套装提供的遥控器进行调试，其中界面在车载显示屏上显示，注意操作遥控器时请对准主线束的红外接收头，以便信号接收迅捷。首先请通过显示屏右侧的单视图确认前视、后视所铺的方格布是否都能被看到（没有遮住），左视、右视需要看到前面左边和右边的方格布，铺布效果如（图2.4.1图2.4.2图2.4.3图2.4.4）所示。确认完毕后即可进行调试。步骤1、按键后输入密码198678进入工程模式，如（图2.4.5）。步骤2、按上下键选择“参数设置”，按OK键进入摄像头（图2.4.6）。步骤3、按上下键选择“联合标定”后按OK键选择...
