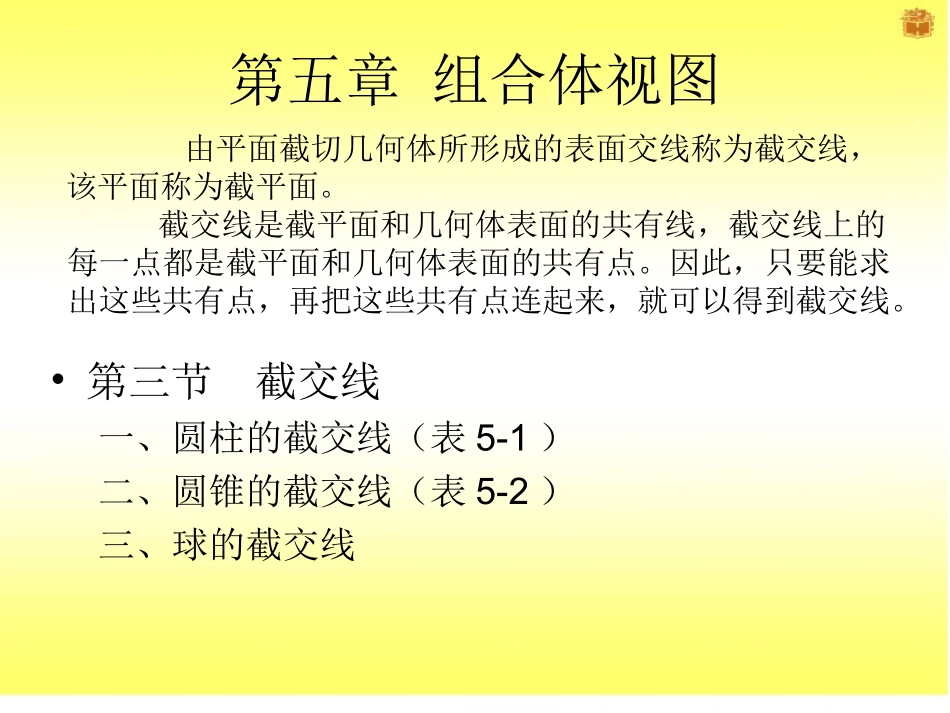

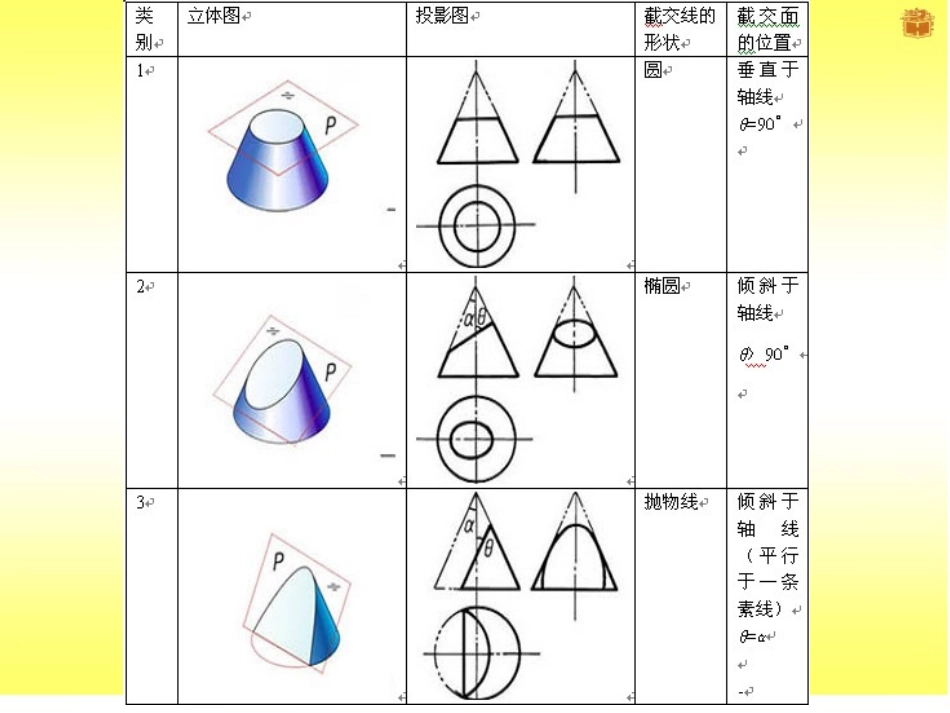

第五章组合体视图•第三节截交线一、圆柱的截交线（表5-1）二、圆锥的截交线（表5-2）三、球的截交线由平面截切几何体所形成的表面交线称为截交线，该平面称为截平面
截交线是截平面和几何体表面的共有线，截交线上的每一点都是截平面和几何体表面的共有点
因此，只要能求出这些共有点，再把这些共有点连起来，就可以得到截交线

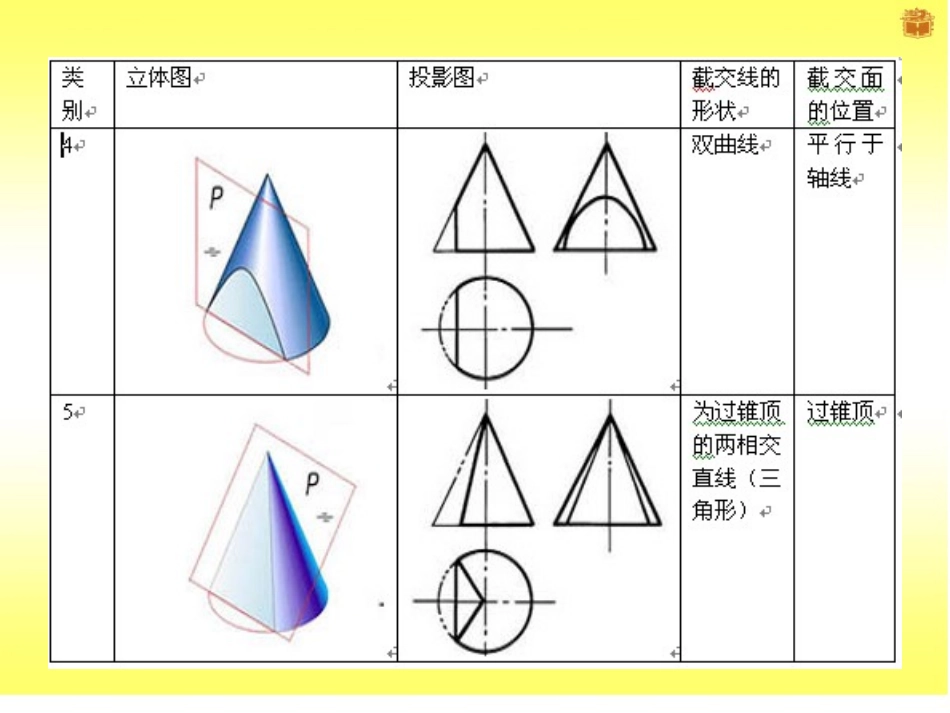

过顶点切割1
过顶点切割2
垂直于轴线2
垂直于轴线3
垂直于轴线和过顶点的切割•1
垂直于轴线和过顶点的切割•2
倾斜于轴线的截交线•1
必须取的点：起点→中心线的点→终点•方法一：方法二5
平行于轴线的截交线•必须取的点：起点→终点练习题
