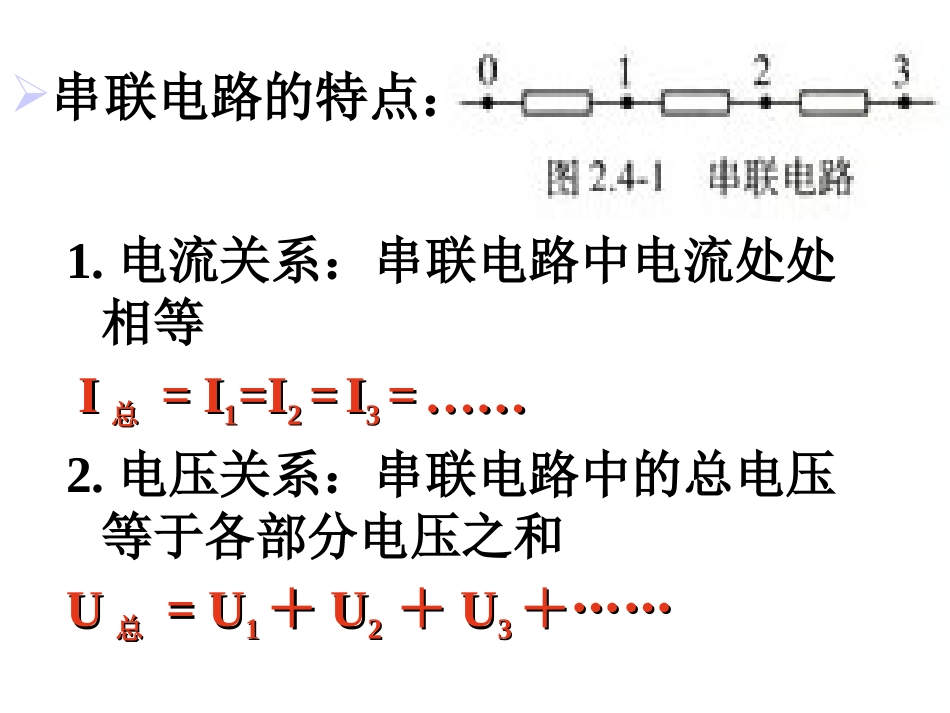

串联电路的特点：1.电流关系：串联电路中电流处处相等II总总=I=I11=I=I22==II33==…………2.电压关系：串联电路中的总电压等于各部分电压之和UU总总=U=U11＋＋UU22＋＋UU33＋＋…………3.电阻关系：串联电路中的总电阻等于各部分电阻之和RR总总=R1=R1＋＋R2R2＋＋R3R3＋＋…………4.电压分配和电阻关系：串联电路中导体两端的电压和导体电阻成正比U1:U2=R1:R2U1:U2=R1:R25.串联电路的作用：分压作用并联电路的特点1.电流关系：并联电路中总电流等于各支路的电流之和II总总=I=I11＋＋II22＋＋II33＋＋…………2.电压关系：并联电路中各支路两端的电压相等UU=U=U11=U=U22=U=U33==…………3.电阻关系：并联电路中总电阻的倒数等于各支路上电阻倒数之和11//RR总总=1=1//RR11＋＋11//RR22＋＋11//RR33＋＋…………4.电流的分配和电阻的关系：并联电路中通过各支路的电流和各支路的电阻成反比II11:I:I22=R=R22:R:R115.并联电路的作用：分流作用串联电路、并联电路特点电流电压电阻串联电路并联电路21III21UUU2121RRUU21RRR21III1221RRII21UUU21111RRR①θI∝：在表头刻度盘上标出电流值就可以测量电流了。②IU∝：通过表头的电流跟加在表头两端的电压成正比。③Uθ∝：如果在刻度盘上直接标出电压值，就可以测量电压了1、电流表G的工作原理一、表头G（小量程的电流表）③满偏电压Ug:②满偏电流Ig2、电流表G的参数①电流表的内阻RggggRIU二、电流表G改为电压表V1、电流表改装电压表的原理：串联一个电阻，分担一部分电压电路分析2、分压电阻的计算ggggRRIURUURgggRIU分压电阻电压表内阻RRRgV满偏电压练习1、有一满偏电流Ig=3mA，内阻Rg=120Ω的电流表G,要把它改装成为量程为6V的电压表，应联一个Ω的分压电阻。串，1880三、把表头G改为电流表A1、表头改装电流表的原理：并联一个电阻，分担一部分电流电路分析2、分流电阻的计算ggggRgRIIIRIIR分流电阻电流表内阻RRRRRggA练习2、有一满偏电流Ig=3mA，内阻Rg=120Ω的电流表G,若把它改装成为量程为3A的电流表，应联一个Ω的分流电阻。并，0.12四、“半偏法”测电流表内阻五、对改装的电压表进行校对一个表头改装成量程为3V的电压表，需附加电阻1000Ω，改装成量程为8V的电压表，附加电阻为3500Ω，求表头的内阻和满偏电压。改装为多量程的电压表和多量程的电流表应该怎么做？双量程电压表Ｇabc3V15VR1R2Ｇabc3V15VR1R2方案一方案二双量程电流表Ｇabc3A0.6AR1R2如果给电压表串联一个阻值等于电压表内阻的电阻，它的量程变为多大，刻度盘上的数字怎么改？6V;；1、2、3——2、4、6如果给电流表并联一个阻值等于电流表内阻的电阻，它的量程变为多大，刻度盘上的数字怎么改？6A;；1、2、3——2、4、6改装电压表改装电流表电路R的作用R的计算电表的总电阻串联电路并联电路分压分流gggRIIIRggRIURRRRgVRRRRRggA总结：小量程电流表的改装
