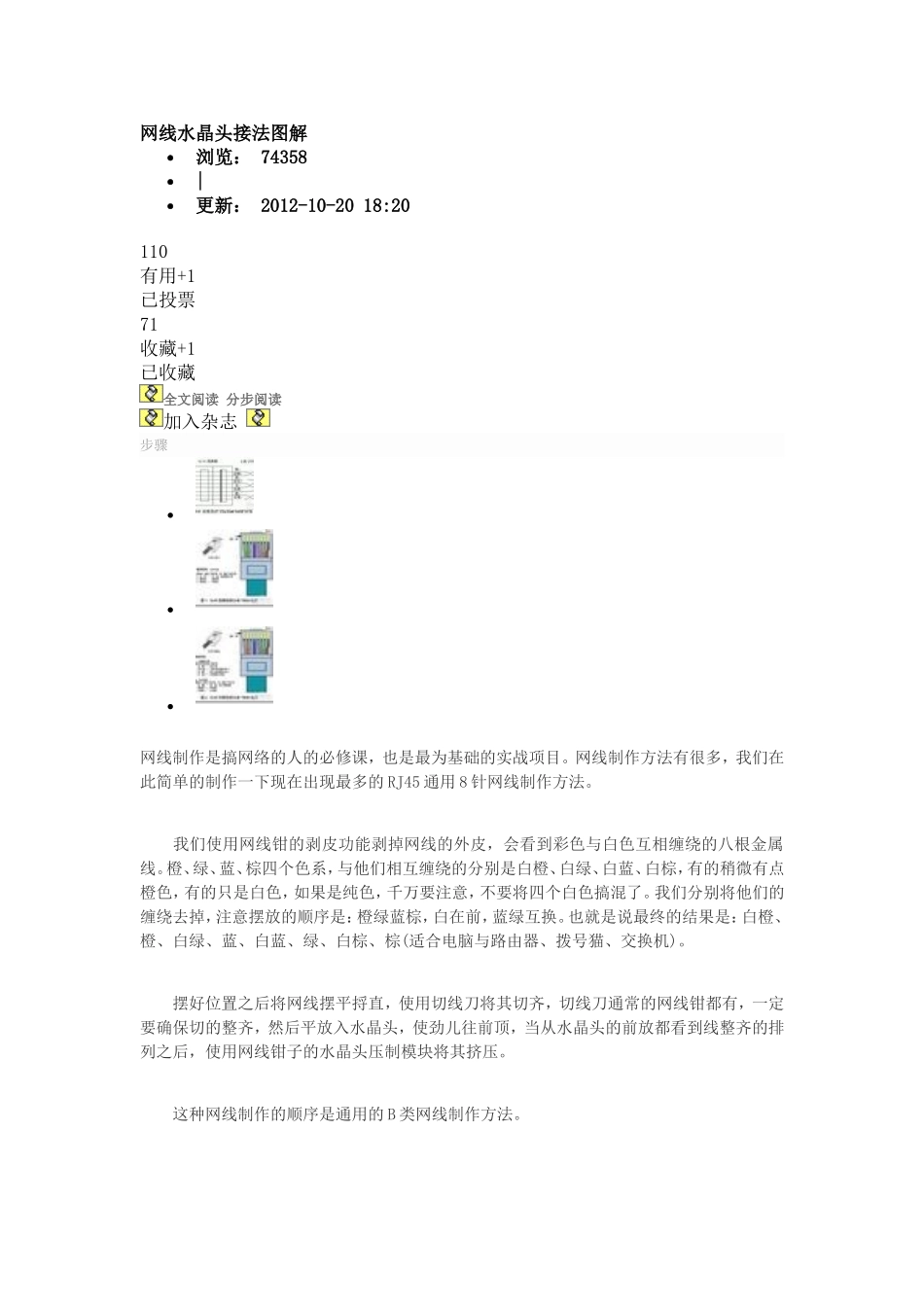

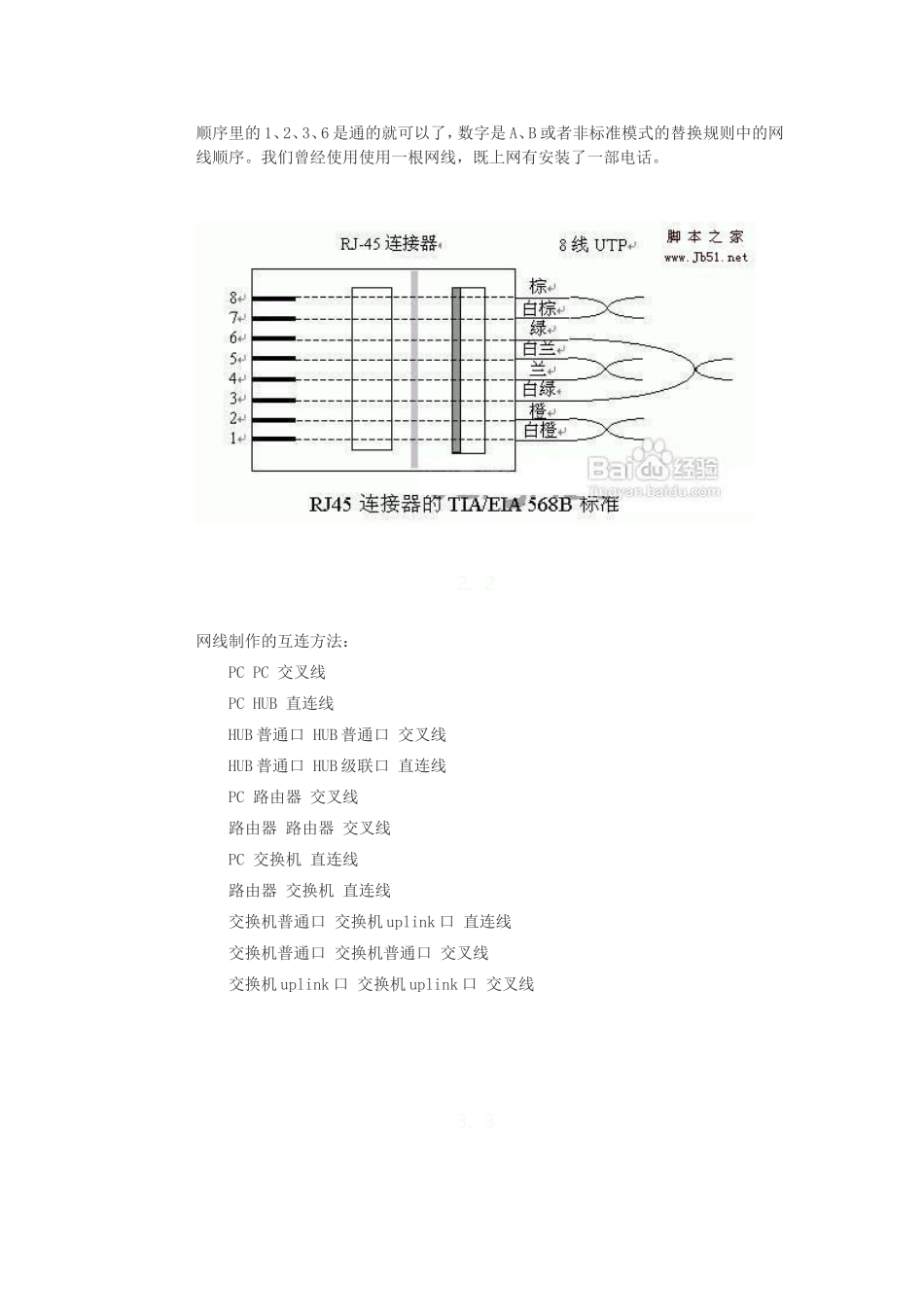

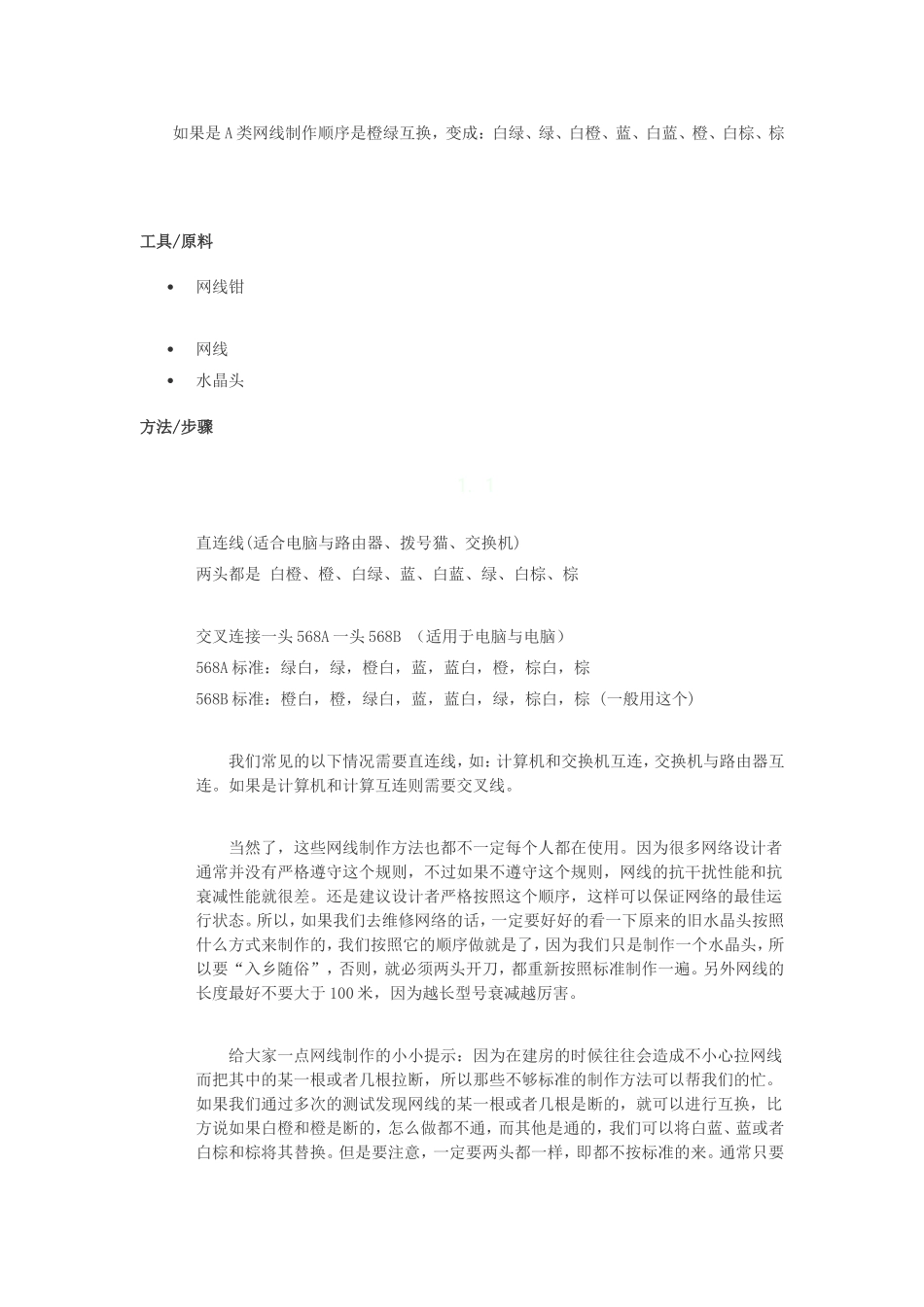

网线水晶头接法图解浏览：74358|更新：2012-10-2018:20110有用+1已投票71收藏+1已收藏全文阅读分步阅读加入杂志步骤123网线制作是搞网络的人的必修课，也是最为基础的实战项目。网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。这种网线制作的顺序是通用的B类网线制作方法。如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕工具/原料网线钳网线水晶头方法/步骤1.1直连线(适合电脑与路由器、拨号猫、交换机)两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B（适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕(一般用这个)我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。如果是计算机和计算互连则需要交叉线。当然了，这些网线制作方法也都不一定每个人都在使用。因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。还是建议设计者严格按照这个顺序，这样可以保证网络的最佳运行状态。所以，如果我们去维修网络的话，一定要好好的看一下原来的旧水晶头按照什么方式来制作的，我们按照它的顺序做就是了，因为我们只是制作一个水晶头，所以要“入乡随俗”，否则，就必须两头开刀，都重新按照标准制作一遍。另外网线的长度最好不要大于100米，因为越长型号衰减越厉害。给大家一点网线制作的小小提示：因为在建房的时候往往会造成不小心拉网线而把其中的某一根或者几根拉断，所以那些不够标准的制作方法可以帮我们的忙。如果我们通过多次的测试发现网线的某一根或者几根是断的，就可以进行互换，比方说如果白橙和橙是断的，怎么做都不通，而其他是通的，我们可以将白蓝、蓝或者白棕和棕将其替换。但是要注意，一定要两头都一样，即都不按标准的来。通常只要顺序里的1、2、3、6是通的就可以了，数字是A、B或者非标准模式的替换规则中的网线顺序。我们曾经使用使用一根网线，既上网有安装了一部电话。2.2网线制作的互连方法：PCPC交叉线PCHUB直连线HUB普通口HUB普通口交叉线HUB普通口HUB级联口直连线PC路由器交叉线路由器路由器交叉线PC交换机直连线路由器交换机直连线交换机普通口交换机uplink口直连线交换机普通口交换机普通口交叉线交换机uplink口交换机uplink口交叉线3.3网线接法|水晶头接法&网线线序及设备间连接(附图)。局域网就是将单独的微机或终端，利用网络相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。网线常用的有：-------双绞线、同轴电缆、光纤等。-------双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP-UnshieldedTwistedpair）作为布线的传输介质来组网。UTP网线由一定长度的双绞线和RJ45水晶头组成。双绞线由8根不同颜色的线分成4对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。在EIA／TIA－568标准中，将双绞线按电气特性区分为：三类、四类、五类线。网络中最常用的是三类线和五类线，目前已有六类以上的。做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分...
