《电功与电功率》经典题目练习VIP免费

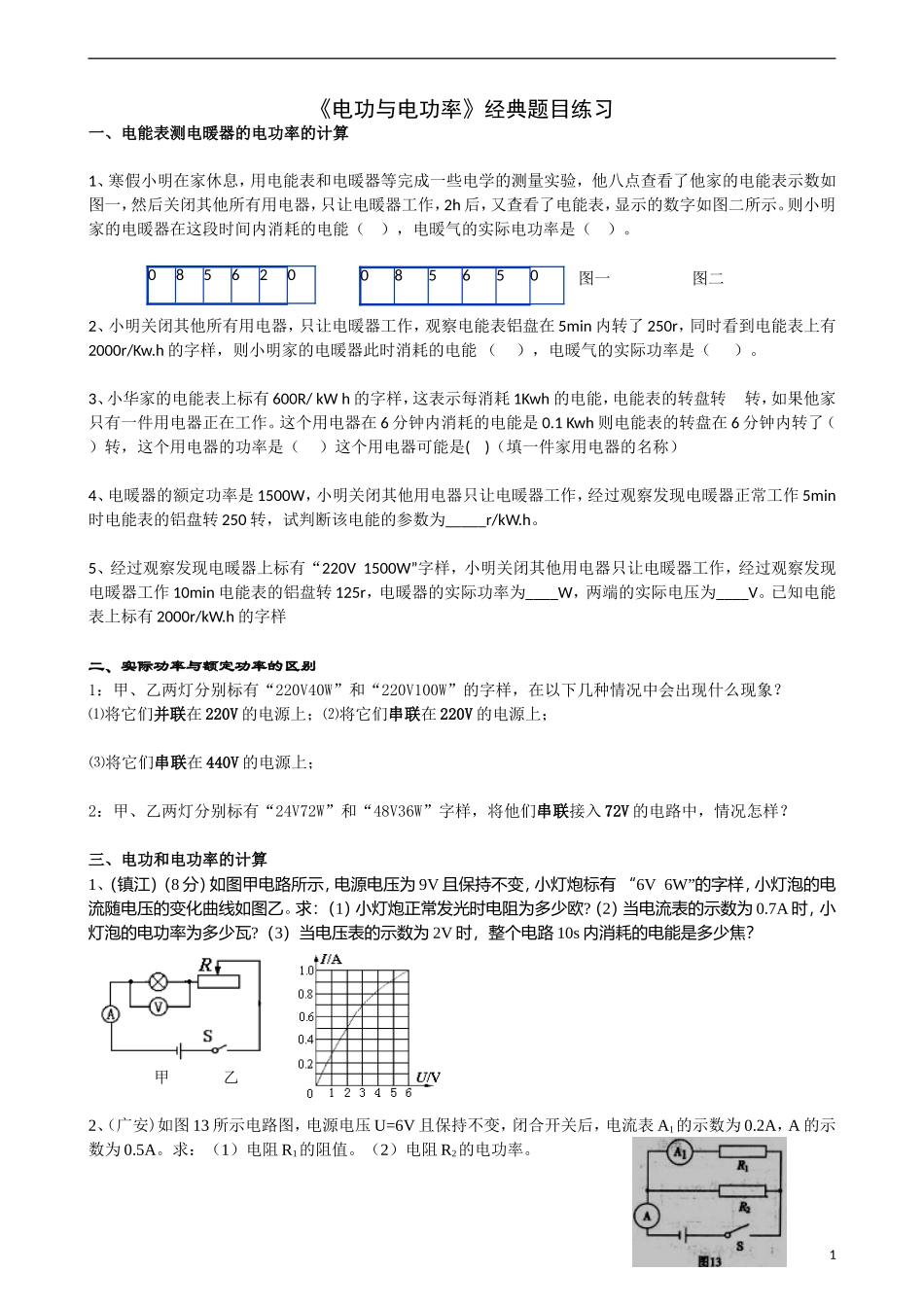

《电功与电功率》经典题目练习_第1页
1/4
《电功与电功率》经典题目练习_第2页
2/4
《电功与电功率》经典题目练习_第3页
3/4
《电功与电功率》经典题目练习一、电能表测电暖器的电功率的计算1、寒假小明在家休息,用电能表和电暖器等完成一些电学的测量实验,他八点查看了他家的电能表示数如图一,然后关闭其他所有用电器,只让电暖器工作,2h后,又查看了电能表,显示的数字如图二所示。则小明家的电暖器在这段时间内消耗的电能(),电暖气的实际电功率是()。图一图二2、小明关闭其他所有用电器,只让电暖器工作,观察电能表铝盘在5min内转了250r,同时看到电能表上有2000r/Kw.h的字样,则小明家的电暖器此时消耗的电能(),电暖气的实际功率是()。3、小华家的电能表上标有600R/kWh的字样,这表示每消耗1Kwh的电能,电能表的转盘转转,如果他家只有一件用电器正在工作。这个用电器在6分钟内消耗的电能是0.1Kwh则电能表的转盘在6分钟内转了()转,这个用电器的功率是()这个用电器可能是()(填一件家用电器的名称)4、电暖器的额定功率是1500W,小明关闭其他用电器只让电暖器工作,经过观察发现电暖器正常工作5min时电能表的铝盘转250转,试判断该电能的参数为_____r/kW.h。5、经过观察发现电暖器上标有“220V1500W”字样,小明关闭其他用电器只让电暖器工作,经过观察发现电暖器工作10min电能表的铝盘转125r,电暖器的实际功率为____W,两端的实际电压为____V。已知电能表上标有2000r/kW.h的字样二、实际功率与额定功率的区别1:甲、乙两灯分别标有“220V40W”和“220V100W”的字样,在以下几种情况中会出现什么现象?⑴将它们并联在220V的电源上;⑵将它们串联在220V的电源上;⑶将它们串联在440V的电源上;2:甲、乙两灯分别标有“24V72W”和“48V36W”字样,将他们串联接入72V的电路中,情况怎样?三、电功和电功率的计算1、(镇江)(8分)如图甲电路所示,电源电压为9V且保持不变,小灯炮标有“6V6W”的字样,小灯泡的电流随电压的变化曲线如图乙。求:(1)小灯炮正常发光时电阻为多少欧?(2)当电流表的示数为0.7A时,小灯泡的电功率为多少瓦?(3)当电压表的示数为2V时,整个电路10s内消耗的电能是多少焦?甲乙2、(广安)如图13所示电路图,电源电压U=6V且保持不变,闭合开关后,电流表A1的示数为0.2A,A的示数为0.5A。求:(1)电阻R1的阻值。(2)电阻R2的电功率。10856500856203、(乌鲁木齐)如图所示的电路中,当ab两点间接入4Ω的电阻时,其消耗的功率为16W。当ab两点间接入9Ω的电阻时,其消耗的功率仍为16W。求:⑴ab两点间接入4Ω和9Ω的电阻时,电路中的电流;⑵电源的电压。4、(滨州)物理兴趣小组的同学们设计了一个饮水机模型,其电路实物连接示意图如图所示。电路中电源电压为12V,且保持不变,R1是供加热的电阻丝,R2是一个定值电阻。当开关S1、S2都闭合时,电流表示数为0.8A;当开关S1闭合、S2断开时,电压表示数为7.5V。求:(1)电阻丝R1的阻值。(2)开关S1闭合、S2断开时,电流表的示数及R2的阻值。(3)开关S1、S2都闭合时,这个模型处于加热状态还是保温状态?请计算出此状态下它的功率。5、(黔东南州)如图l5所示的电路图中,R1=30Ω,R2=20Ω,电源电压不变。(设小灯泡的电阻不变)(1)当S1、S2都闭合时,电流电A1的示数为0.5A,小灯泡恰好正常发光,求电源电压。[来源:Zxxk.Com](2)当S1、S2都断开时,电流表A2的示数为0.2A,求小灯泡的电阻和实际功率。[来源:Zxxk.Com](3)小灯泡的额定功率是多少?6、(淮安)(8分)如图所示,电热水器有加热和保温两种状态(由机内温控开关S2自动控制),其铭牌技术参数如表中所示。(1)开关S1、S2均闭合时,热水器处于哪种工作状态?电阻R1、R2的阻值分别是多少?(2)利用原有电路元件,设计出另一种能够实现加热和保温两种工作状态的实用电路(由机内温控开关S2自动控制)。画出设计的电路图,算出加热时的总功率。2水箱容量2L额定电压220V加热时总功率605W保温时总功率55W7、(大理)如图所示的电路中,电源电压恒定不变,R2=30Ω,通过R1的电流随它两端电压变化关系如图所示,求:(1)R1的阻值大小;(2)当S1、S2、S3均闭合时,电流表的示数为0.5A,电源电压;(3)当S1闭合,S2、S3断开时,电流表的示数为0.15A,R3消耗的功率。8、(...
