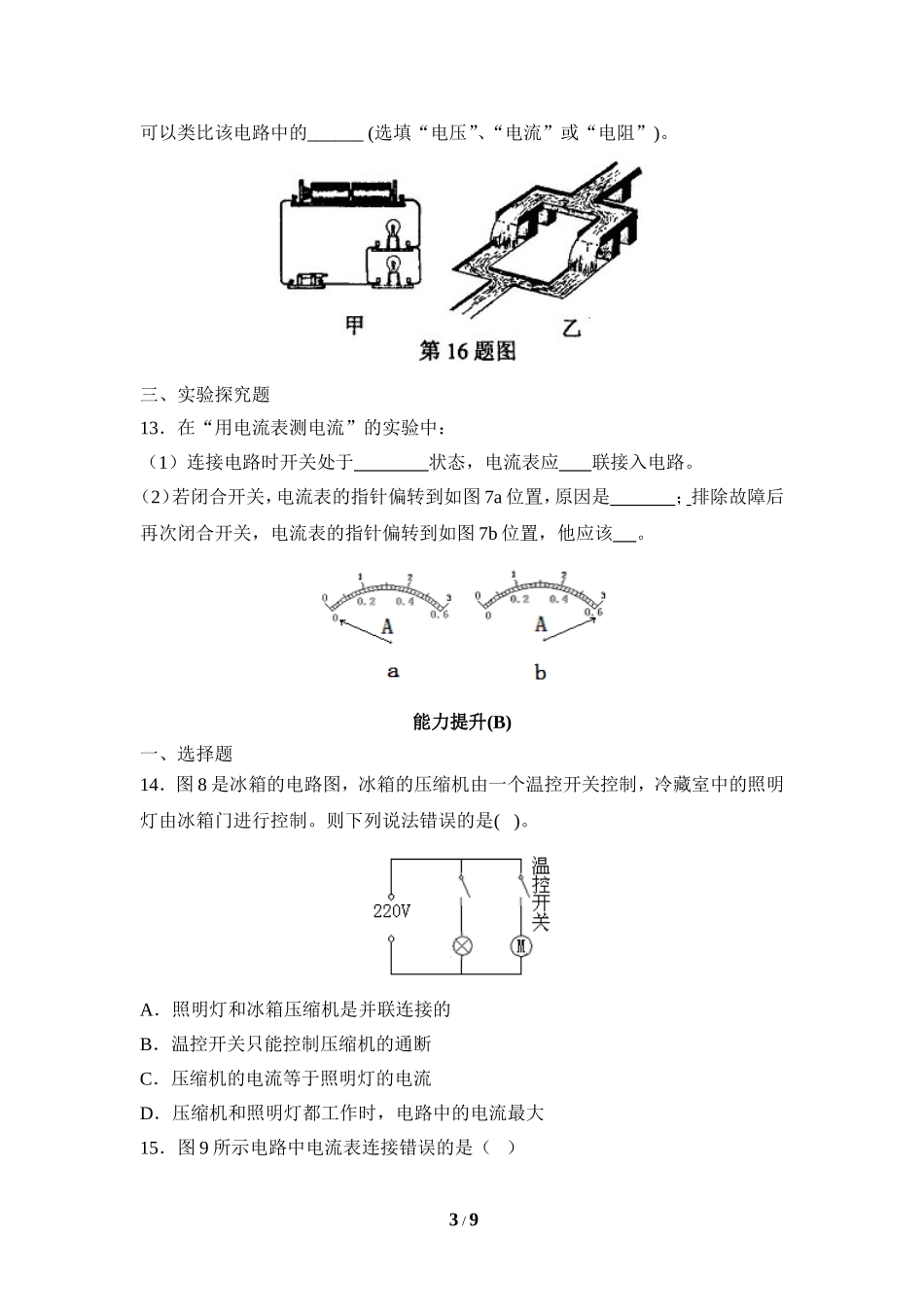

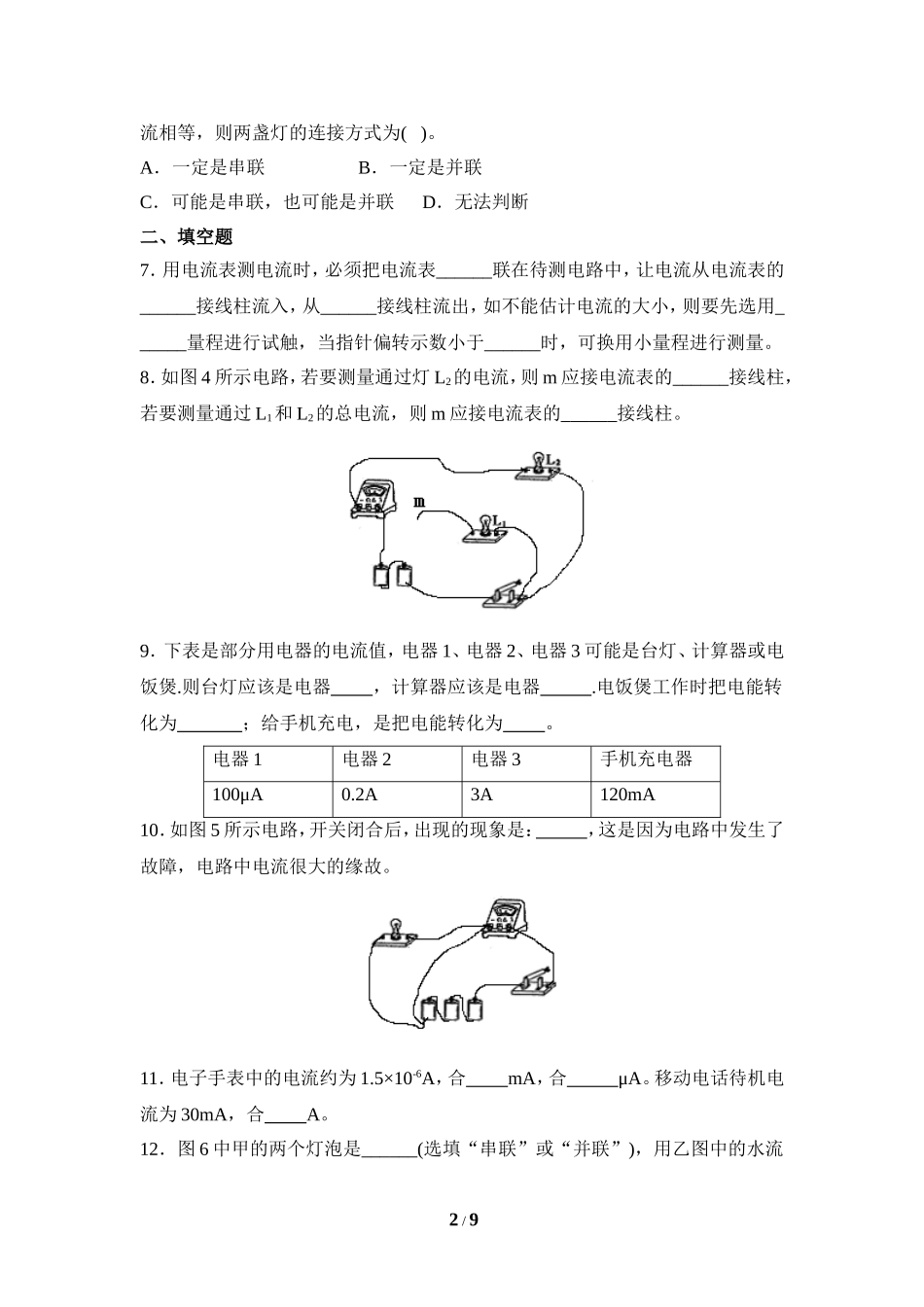

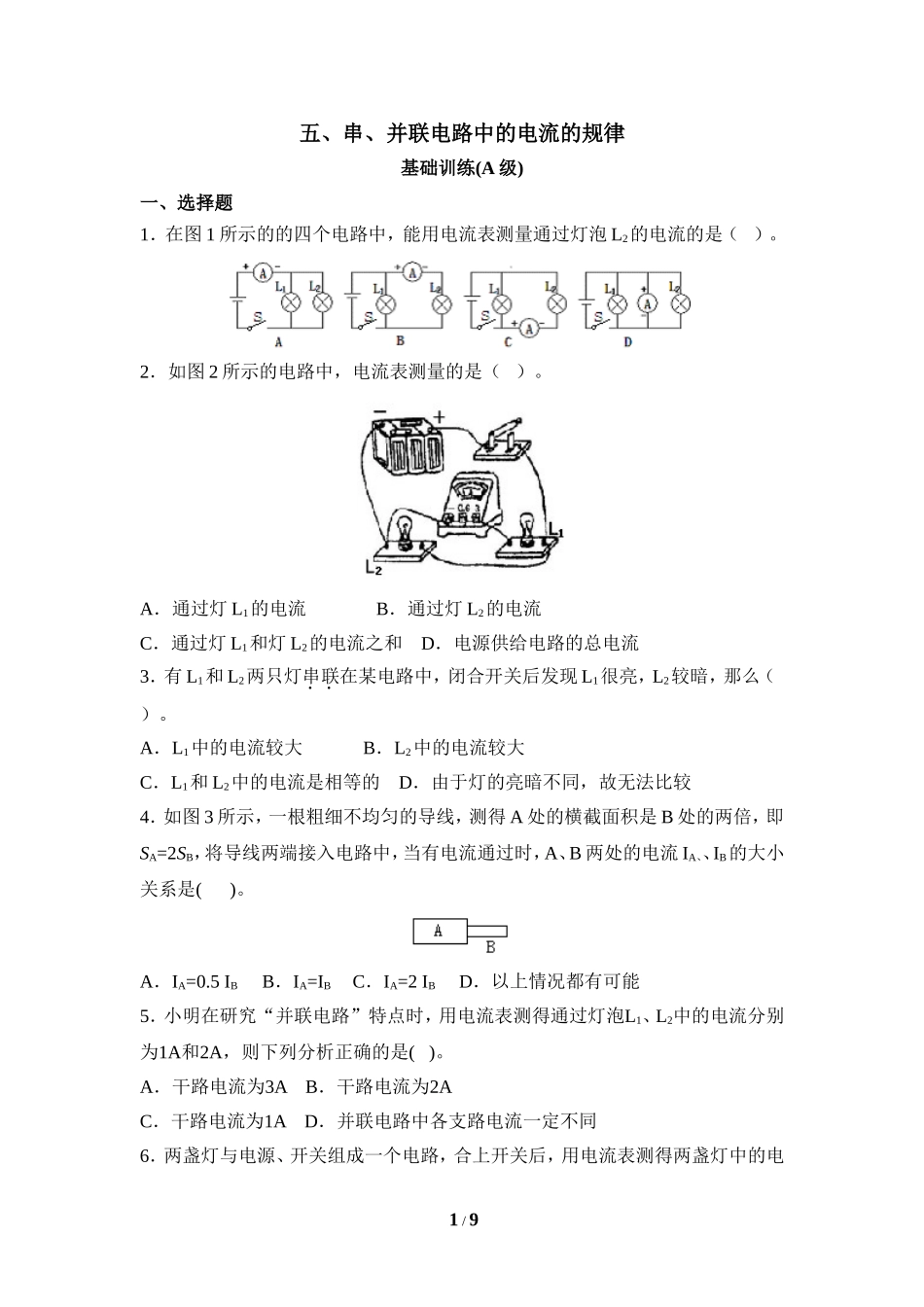

五、串、并联电路中的电流的规律基础训练(A级)一、选择题1．在图1所示的的四个电路中，能用电流表测量通过灯泡L2的电流的是（）。2．如图2所示的电路中，电流表测量的是（）。A．通过灯L1的电流B．通过灯L2的电流C．通过灯L1和灯L2的电流之和D．电源供给电路的总电流3．有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么（）。A．L1中的电流较大B．L2中的电流较大C．L1和L2中的电流是相等的D．由于灯的亮暗不同，故无法比较4．如图3所示，一根粗细不均匀的导线，测得A处的横截面积是B处的两倍，即SA=2SB，将导线两端接入电路中，当有电流通过时，A、B两处的电流IA、、IB的大小关系是()。A．IA=0.5IBB．IA=IBC．IA=2IBD．以上情况都有可能5．小明在研究“并联电路”特点时，用电流表测得通过灯泡L1、L2中的电流分别为1A和2A，则下列分析正确的是()。A．干路电流为3AB．干路电流为2AC．干路电流为1AD．并联电路中各支路电流一定不同6．两盏灯与电源、开关组成一个电路，合上开关后，用电流表测得两盏灯中的电1/9流相等，则两盏灯的连接方式为()。A．一定是串联B．一定是并联C．可能是串联，也可能是并联D．无法判断二、填空题7．用电流表测电流时，必须把电流表______联在待测电路中，让电流从电流表的______接线柱流入，从______接线柱流出，如不能估计电流的大小，则要先选用______量程进行试触，当指针偏转示数小于______时，可换用小量程进行测量。8．如图4所示电路，若要测量通过灯L2的电流，则m应接电流表的______接线柱，若要测量通过L1和L2的总电流，则m应接电流表的______接线柱。9．下表是部分用电器的电流值，电器1、电器2、电器3可能是台灯、计算器或电饭煲.则台灯应该是电器，计算器应该是电器.电饭煲工作时把电能转化为；给手机充电，是把电能转化为。电器1电器2电器3手机充电器100μA0.2A3A120mA10．如图5所示电路，开关闭合后，出现的现象是：，这是因为电路中发生了故障，电路中电流很大的缘故。11．电子手表中的电流约为1.5×10-6A，合mA，合μA。移动电话待机电流为30mA，合A。12．图6中甲的两个灯泡是______(选填“串联”或“并联”)，用乙图中的水流2/9可以类比该电路中的______(选填“电压”、“电流”或“电阻”)。三、实验探究题13．在“用电流表测电流”的实验中：（1）连接电路时开关处于状态，电流表应联接入电路。（2）若闭合开关，电流表的指针偏转到如图7a位置，原因是；排除故障后再次闭合开关，电流表的指针偏转到如图7b位置，他应该。能力提升(B)一、选择题14．图8是冰箱的电路图，冰箱的压缩机由一个温控开关控制，冷藏室中的照明灯由冰箱门进行控制。则下列说法错误的是()。A．照明灯和冰箱压缩机是并联连接的B．温控开关只能控制压缩机的通断C．压缩机的电流等于照明灯的电流D．压缩机和照明灯都工作时，电路中的电流最大15．图9所示电路中电流表连接错误的是（）3/916．如图10所示：当S闭合时，A1表有示数，A2的指针不动，则电路的故障可能是（）A．L1被短路了B．L1灯丝断了C．L2灯丝断了D．L2被短路了17．某同学做“用电流表测量电流的实验时，电路图如图11所示，下列说法中正确的是()。A．电流表A2测量L1的电流，A1测量L2的电流B．电流表A2和A1都是测量L2的电流C．电流表A1测量L1与L1的总电流，A2测量L1的电流D．电流表A2测量L1与L1的总电流，A1测量L2的电流二、填空题18．节日里有一串小彩灯接入电路，当通过第20只小彩灯的电流为20mA，则通过第5只小彩灯的电流为A，你判断的依据是。19．某同学家有如下用电器正在并联工作：微波炉、电视机、照明电灯和台灯，它们的工作电流分别为3.6A、550mA、180mA和50mA，则干路电流为A，若停4/9用微波炉和电视机，则通过闸刀开关处的电流。（选填“变大”、“变小”“不变”）20．如图12所示电路中，已知三只电流表的示数分别为0.32A，0.28A和0.54A，则通过三盏灯的电流为I1=______A，I2=______A，I3=______A。21．如图13所示，开关S1，S2闭合时，电流表的示数为0.20A，则通过灯L1的电流为A，通过灯L2的电流为A。三、实验探究题22．如图14所示，是某种正在使用的电学仪器，你能从中获...
