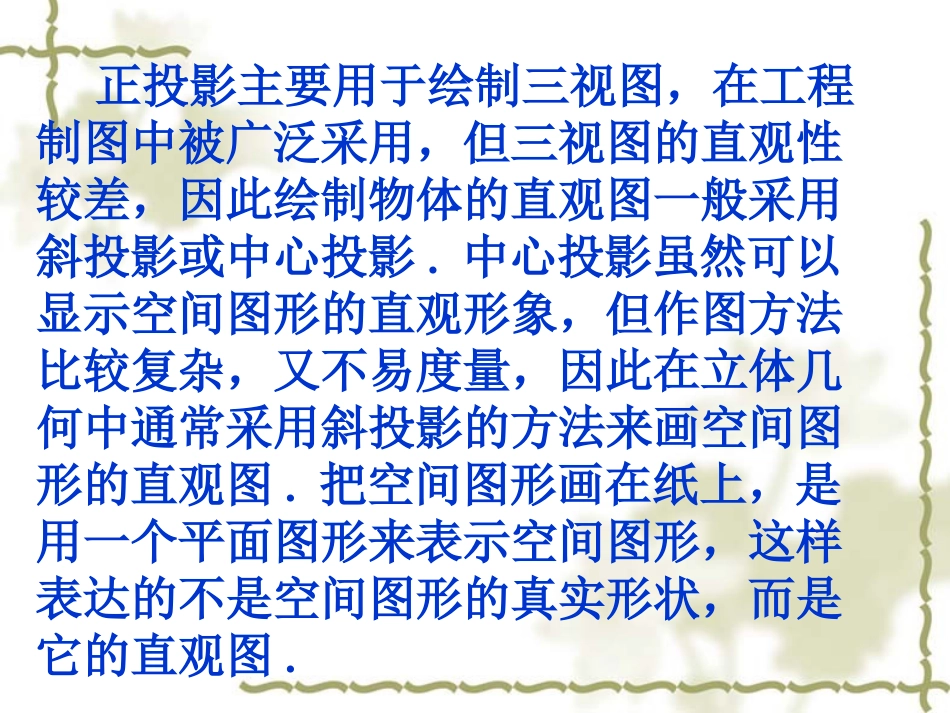

1.2.3空间几何体的直观图正投影主要用于绘制三视图，在工程制图中被广泛采用，但三视图的直观性较差，因此绘制物体的直观图一般采用斜投影或中心投影.中心投影虽然可以显示空间图形的直观形象，但作图方法比较复杂，又不易度量，因此在立体几何中通常采用斜投影的方法来画空间图形的直观图.把空间图形画在纸上，是用一个平面图形来表示空间图形，这样表达的不是空间图形的真实形状，而是它的直观图.什么叫直观图?把空间图形画在平面内，使得既富有立体感，又能表达出图形各主要部分的位置关系和度量关系的图形．BCDABCDA画直观图的方法：斜二侧法1、画水平放置的正六边形的直观图.ADEBFCMOxyN'A'B'M'C'N'E'D'Fx′O′y′规则：（3）已知图形中平行于x轴的线段，在直观图中保持长度不变；平行于y轴的线段，长度为原来的一半（2）已知图形中平行于x轴、y轴的线段，在直观图中分别画成平行于或轴轴的线段；'x'y（1）在已知图形中取互相垂直的x轴和y轴,两轴相交于点O.画直观图时,把它们画成对应的轴和轴,两轴相交于O,且使,它们确定的平面表示水平面；0013545'''或yox'x'y2、画水平放置的圆的直观图.COxyDABEFGHx′O′y′'A'B'C'E'D'F原图直观图原图直观图1）画水平放置的平面多边形的直观图关键是确定多边形的顶点位置。确定点的位置，可以借助于平面直角坐标系。2）平面图形用其直观图表示时，一般说来，平行关系不变；点的共线性不变；线的共点性不变；但角的大小有变化；（特别是垂直关系发生变化）有些线段的度量关系也发生变化。因此，图形的形状发生变化，这种变化，目的是为了图形富有立体感。小结3、画长、宽、高分别为4cm、3cm、2cm的长方体的直观图.xoyzNMPQADCA1BB1C1D1xy34规则：（1）在已知图形中取水平平面，取互相垂直的轴ox、oy,再取oz轴，使∠xoy=450，且∠xoz=900；（4）已知图形中平行于x轴和z轴的线段，在直观图中保持长度不变；平行于y轴的线段，长度为原来的一半（2）画直观图时，把它们画成对应的轴，使所确定的平面表示水平平面；'','',''zoyoxo'''.90''',13545'''000yoxzoxyox或（3）已知图形中平行于x轴、y轴或z轴的线段，在直观图中分别画成平行于轴轴或轴的线段；'x'y'z4、直棱柱的直观图的画法x’y’O’z’ABCDEFA’B’C’D’E’F’直六棱柱已知几何体的三视图如下，画出它的直观图.OO′..pOO′..p.正视图侧视图俯视图练习xoyz.O′.px′y′.p.O′.o练习1.对几何体三视图，下列说法正确的是：（）A.正视图反映物体的长和宽B.俯视图反映物体的长和高C.侧视图反映物体的高和宽D.正视图反映物体的高和宽C2.若某几何体任何一种视图都为圆，那么这个几何体是___________球体
