由三视图还原成实物图VIP免费

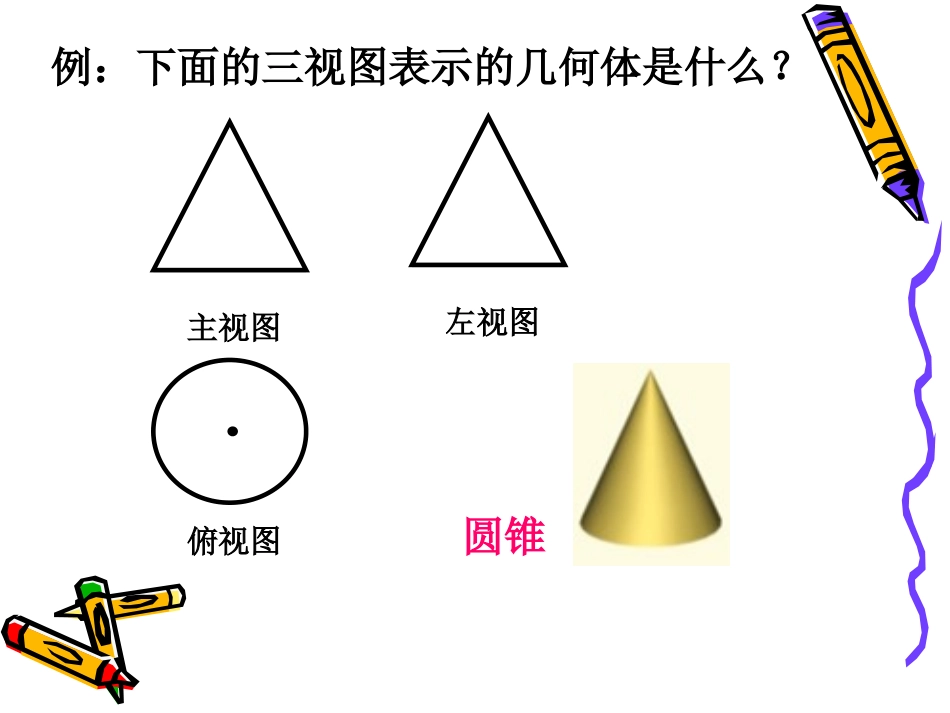

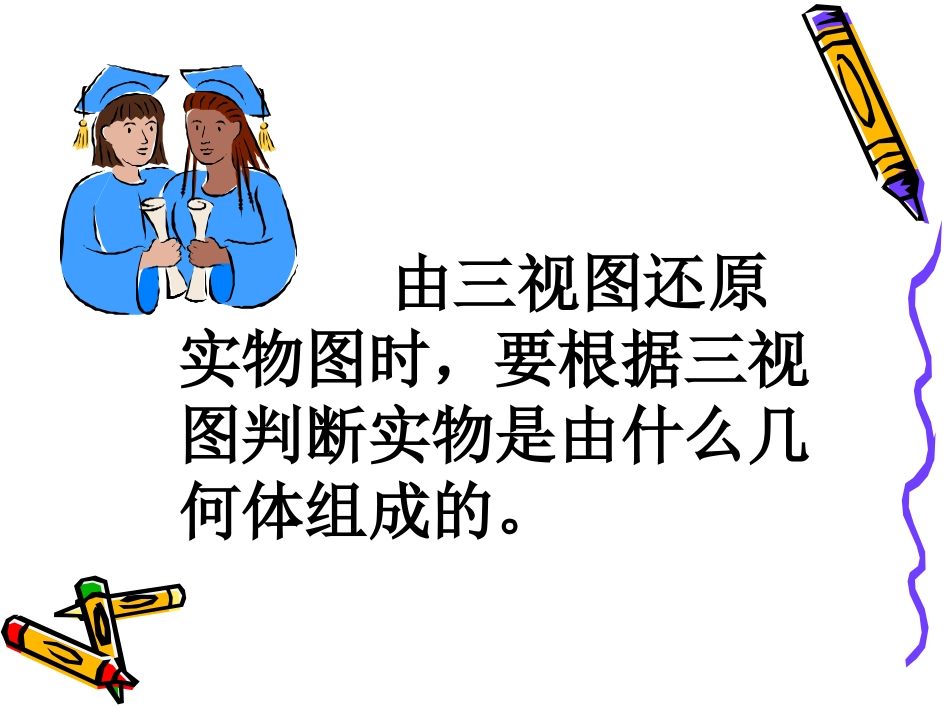

由三视图还原成实物图由三视图还原实物图时，要根据三视图判断实物是由什么几何体组成的。主视图左视图俯视图圆锥例：下面的三视图表示的几何体是什么？例：下面的三视图表示的几何体是什么？长方体俯视图主视图左视图主视图左视图俯视图例：下面的三视图表示的几何体是什么？球体圆柱例：下面的三视图表示的几何体是什么？主视图左视图俯视图左视图主视图俯视图练习：还原实物图：主视图左视图俯视图三棱柱三棱柱六棱柱左视图主视图俯视图练习：还原实物图：答案：一个四棱柱和一个球组成的简单组合体。主视图左视图俯视图例1：主视图俯视图左视图例2：答案：一个四棱柱和一个圆柱体组成的简单组合体。答案：两个圆台组合而成的简单组合体。主视图左视俯视图练习：例3.下面给出了4个三视图和4个实物图，请将三视图与实物图正确配对例4.根据三视图想象物体原型，并画出物体的实物草图.思考交流：请参见课本P18图1-39的三视图，画出这个奖杯的实物图。练习:P18根据三视图想象物体原型，并画出物体的实物草图.图1-36图1-37练习：下列命题正确的有：①如果一个几何体的三视图是完全相同的，则这个几何体是正方体。②如果一个几何体的主视图和俯视图都是矩形，则这个几何体是长方体。③如果一个几何体的三视图都是矩形，则这个几何体是长方体。④如果一个几何体的主视图和左视图都是等腰梯形，则这个几何体是圆台。③三视图对于认识空间几何体有何作用？你有何体会？由三视图可以还原成实物模型，它是表示空间几何体的一种方法，是观察者分别从正面、侧面和上面观察同一个几何体所画出的空间几何体的图形。作三视图时，应注意图形之间“长对正，高平齐，宽相等”.
