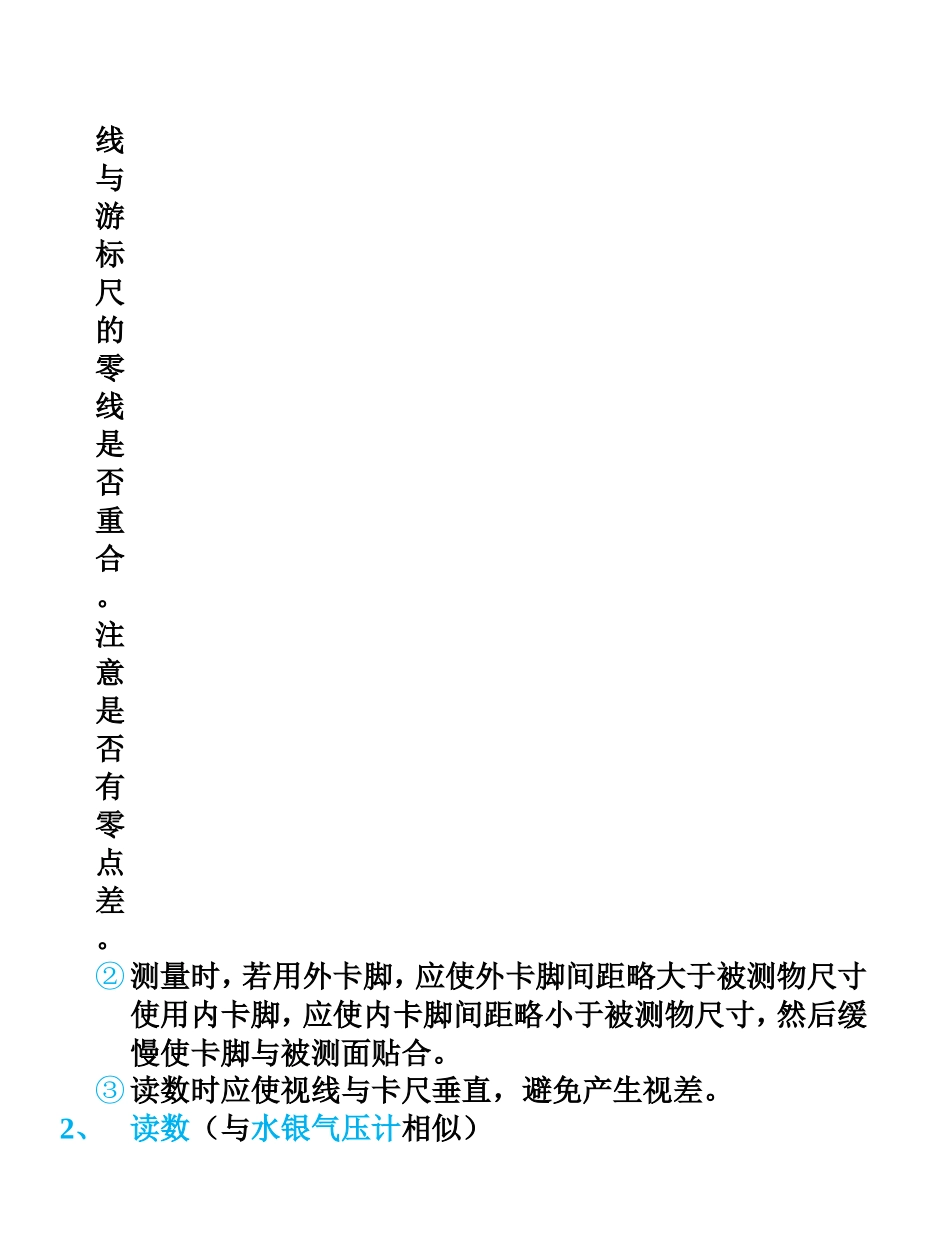

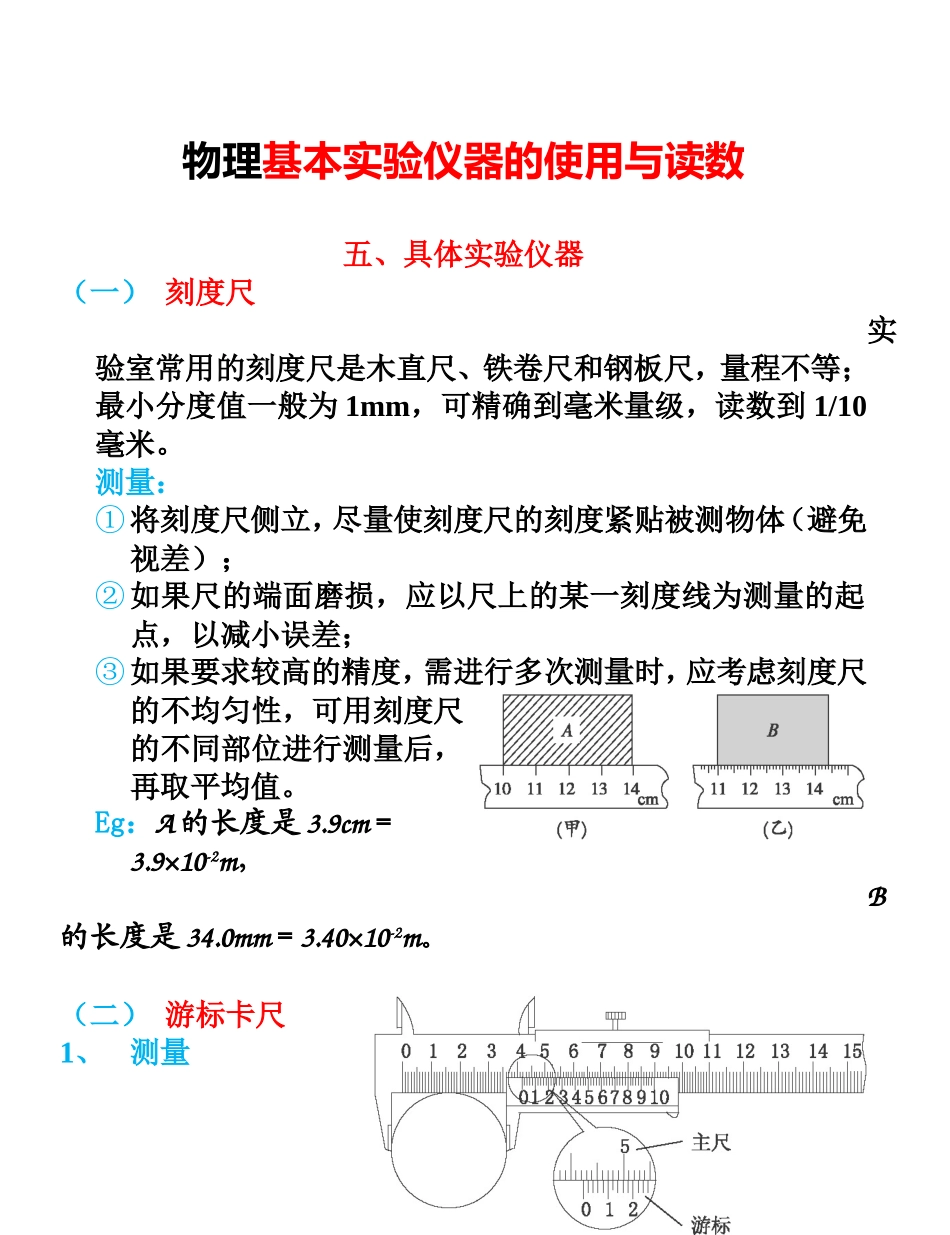

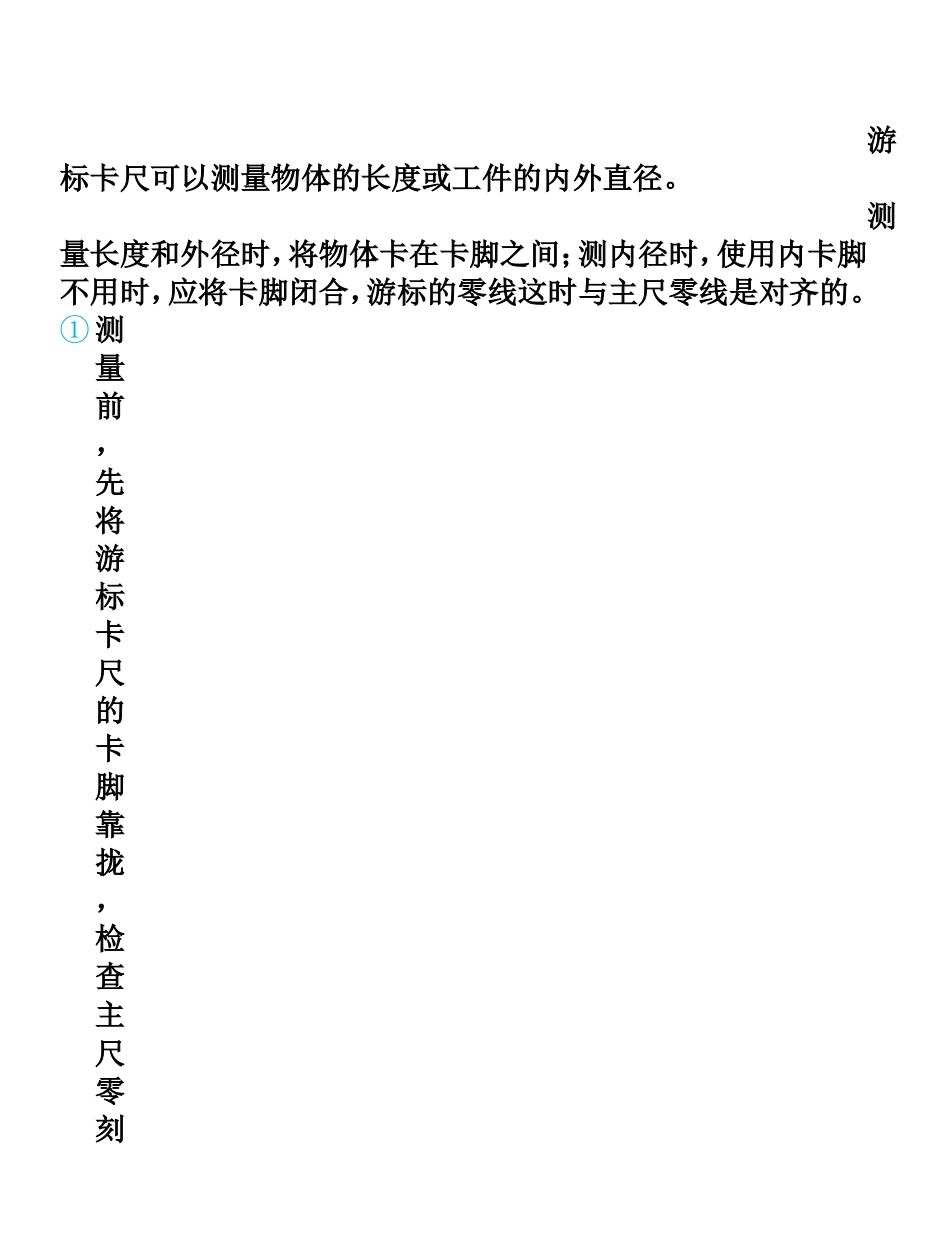

物理基本实验仪器的使用与读数五、具体实验仪器（一）刻度尺实验室常用的刻度尺是木直尺、铁卷尺和钢板尺，量程不等；最小分度值一般为1mm，可精确到毫米量级，读数到1/10毫米。测量：①将刻度尺侧立，尽量使刻度尺的刻度紧贴被测物体（避免视差）；②如果尺的端面磨损，应以尺上的某一刻度线为测量的起点，以减小误差；③如果要求较高的精度，需进行多次测量时，应考虑刻度尺的不均匀性，可用刻度尺的不同部位进行测量后，再取平均值。Eg：A的长度是3.9cm＝3.9×10-2m，B的长度是34.0mm＝3.40×10-2m。（二）游标卡尺1、测量游标卡尺可以测量物体的长度或工件的内外直径。测量长度和外径时，将物体卡在卡脚之间；测内径时，使用内卡脚不用时，应将卡脚闭合，游标的零线这时与主尺零线是对齐的。①测量前，先将游标卡尺的卡脚靠拢，检查主尺零刻线与游标尺的零线是否重合。注意是否有零点差。②测量时，若用外卡脚，应使外卡脚间距略大于被测物尺寸使用内卡脚，应使内卡脚间距略小于被测物尺寸，然后缓慢使卡脚与被测面贴合。③读数时应使视线与卡尺垂直，避免产生视差。2、读数（与水银气压计相似）A.10分度的游标卡尺，游标上相邻两个刻度间距离为0.9mm，比主尺间相邻两个刻度间距离小0.1mm（精度）。读数时先从主尺上读出厘米数和毫米数，然后用游标读出0.1毫米的数值：游标的第几条刻度线跟主尺上某一条刻度线对齐，0.1毫米位就读第几（不能读某）。其读数准确到0.1mm。B.20分度的游标卡尺，游标上相邻两个刻度间距离为0.95mm，比主尺间相邻两个刻度间距离小0.05mm（精度）。读数时先从主尺上读出厘米数和毫米数，然后用游标读出0.1毫米的数值：游标的第几条刻度线跟主尺上某一条刻度线对齐，0.1毫米位就是几乘0.05毫米。其读数准确到0.05mm。C.50分度的游标卡尺，游标上相邻两个刻度间距离为0.98m，比主尺间相邻两个刻度间距离小0.02m（精度）。这种卡尺的刻度是特殊的，游标上的刻度值就是毫米以下的读数，这种卡尺的读数可以准确到0.02m234cm0510m。D.L测＝主尺的整毫米数＋（格数×精度）①从游标零线读出主尺上的整的毫米数，记为L主②根据游标与主尺对齐的刻线读出不足1毫米的小数，记为Δl。两者之和为测量值L测。L测＝L主＋ΔL③ΔL的读数方法：一般来说，游标是将主尺的（n－1）个分格分成n等分，称为n分游标。如主尺的分格为x，则游标的1分格宽为，两者的差叫游标的精度。测量时，如果是游标的第K条线与主尺的某一刻度线对齐，则所对应的ΔL＝KΔx。所以使用游标卡尺时，首先要明确游标精度。3、注意事项①游标卡尺是根据刻度线对齐来读数的，所以不再往下一位估读；②读数时与主尺对其的游标尺刻度线条数不含零刻度线；③主尺的读数应从游标尺的零刻度线处读，不能从游标尺的末端读。④主尺上所标的数值为厘米数，不要误作毫米数。4、Eg：如图，一个游标为10分度卡尺，主尺的分格是1mm，则游标的1分格的宽度为mm＝0.9mm，两者的差值是Δx＝0.1mm，该尺叫精度为0.1mm的游标卡尺。测量时，首先从游标零线读出主尺上的整的毫米数为20mm，然后根据游标与主尺对齐的刻线读出不足1毫米的小数，游标的第8条线与主尺的某一刻度线对齐，则所对应的ΔL＝8×0.1mm＝0.8mm，所以，L测＝L主＋ΔL＝（20＋0.8）mm＝20.8mm（三）螺旋测微器固定刻度的最小刻度为0.5mm（中线上侧）；螺距（可动刻度每旋转一圈前进或后退的距离）位0.5mm；可动刻度的一周上平均可有50条刻线，所以相邻两条刻线间代表（最小刻度、精度）0.01mm。1、读数固定刻度上读取整、半毫米以上的长度，然后找出可动刻度上的第几条刻度线与固定刻度上的水平横线重合，读出半毫米以下的刻度并估读一位（千分位上，既保留三位小数）。把两部分读数相加，得到测量值。即：固定刻度示数＋（格数×精度）＋估读值2、注意事项使用时，测微螺杆快要接近被测物体时，要停止使用主旋钮，改用微调旋钮。3、Eg：(8.116±0.02)mm（四）打点计时器一种特殊的计时仪器，电源用50Hz的交流电，所以打出相邻两个点的时间间隔是0.02s（五）天平使用前首先要调节底座水平和横梁水平（在调节横梁水平前，必须把游码移到左端零刻度处，...
