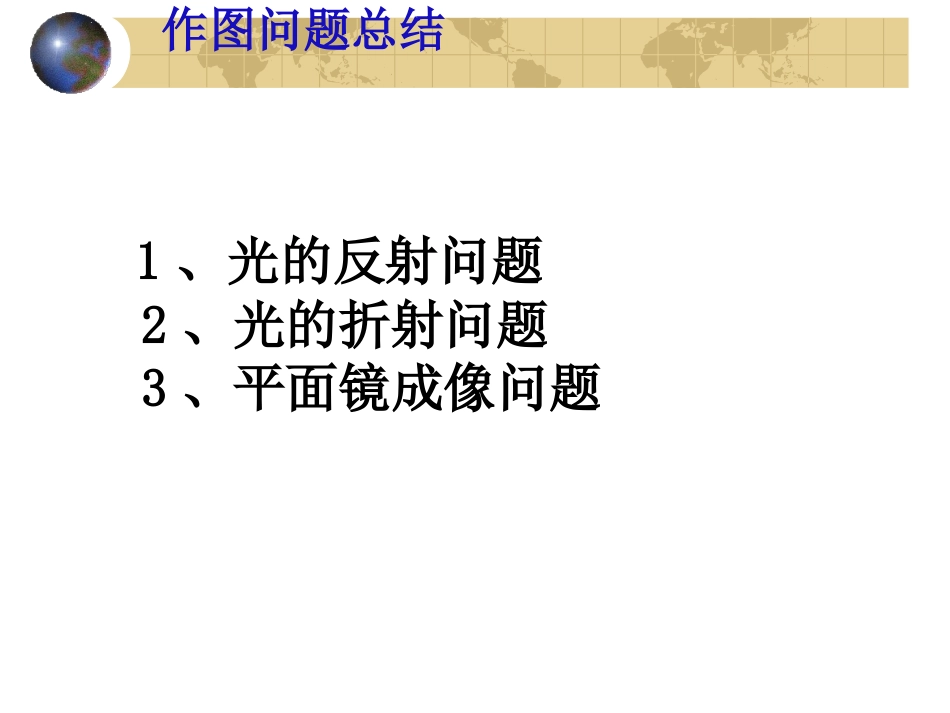

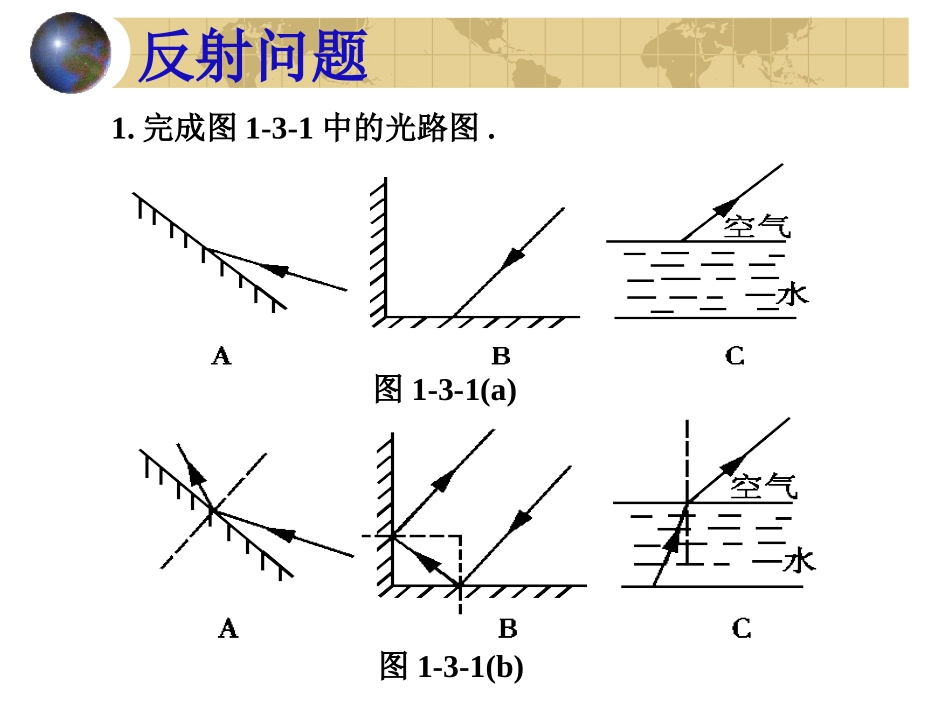

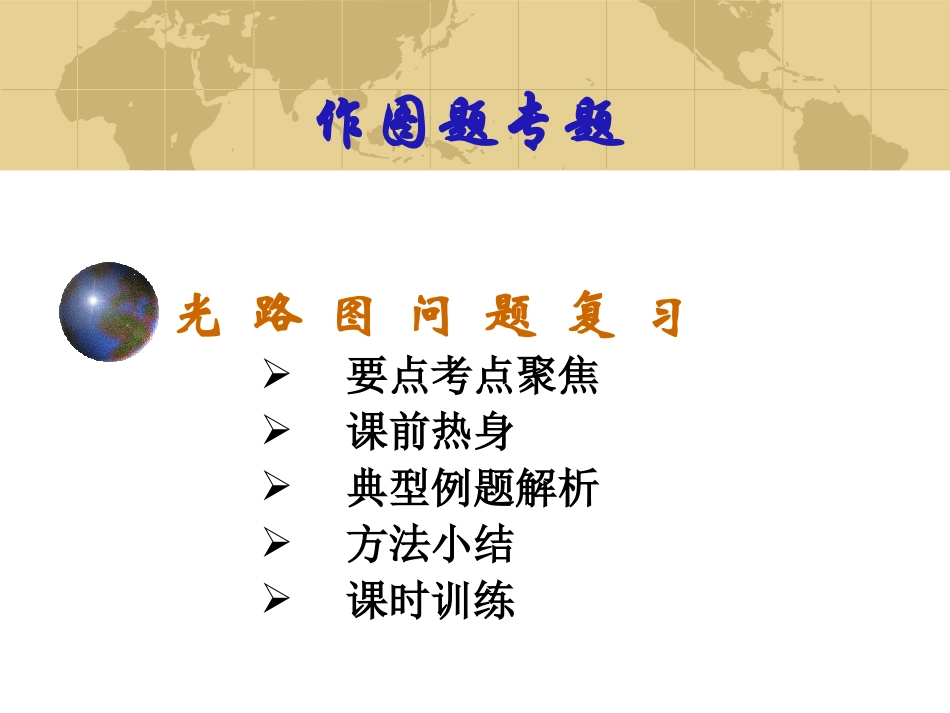

光路图问题复习要点考点聚焦课前热身典型例题解析方法小结课时训练作图题专题作图问题总结1、光的反射问题2、光的折射问题3、平面镜成像问题反射问题1.完成图1-3-1中的光路图.图1-3-1(a)图1-3-1(b)课前热身2.图1-3-2中的PQ为空气和水的界面，一束光线从空气入射到界面上的O点，产生了反射和折射，在图中标出入射光线，反射光线和折射光线.图1-3-2(a)图1-3-2(b)典型例题解析【例1】如图1-3-3(a)中，太阳光与水平面成60°角，要用一平面镜把太阳光反射到竖直的井底，画出平面镜放置的位置.图1-3-3(a)图1-3-3(b)2.如图1-3-8(a)所示，两条反射光线是同一发光点Ｓ发出经平面镜反射后的光线，试作出发光点S的位置.课时训练图1-3-8(a)图1-3-8(b)光的折射问题如图，画出光通过三棱镜时的光路。光的折射问题光折射时，折射光线、入射光线、法线在同一内；折射光线和入射光线分别位于两侧。光从空气斜射到水或玻璃表面时，折射角入射角。入射角增大时，折射角也。光从水或玻璃斜射空气到表面时，折射角入射角。入射角增大时，折射角也。平面法线小于增大大于增大在光的折射作图时，抓住法线是关键，法线是过入射点垂直于界面的一条重要的辅助线，有了法线才能确定入射角，折射角的大小，方便地作出入射光线和折射光线，法线一般用虚线画。光的折射作图方法总结平面镜成像问题【例2】如图1-3-4(a)画出物体ABC在平面镜中所成的像.图1-3-4(a)图1-3-4(b)透镜对光的折射问题【例4】在如图1-3-6(a)的方框内适当的位置填上一个光学器件并且完成光路图.图1-3-6(a)图1-3-6(b)透镜及其应用透镜作图画出下面各图中的折射光线：FFOFFO透镜及其应用透镜作图画出下面各图中的入射光线：FFOFFO透镜及其应用透镜作图画出下面各图中的入射光线：FFOFFO
