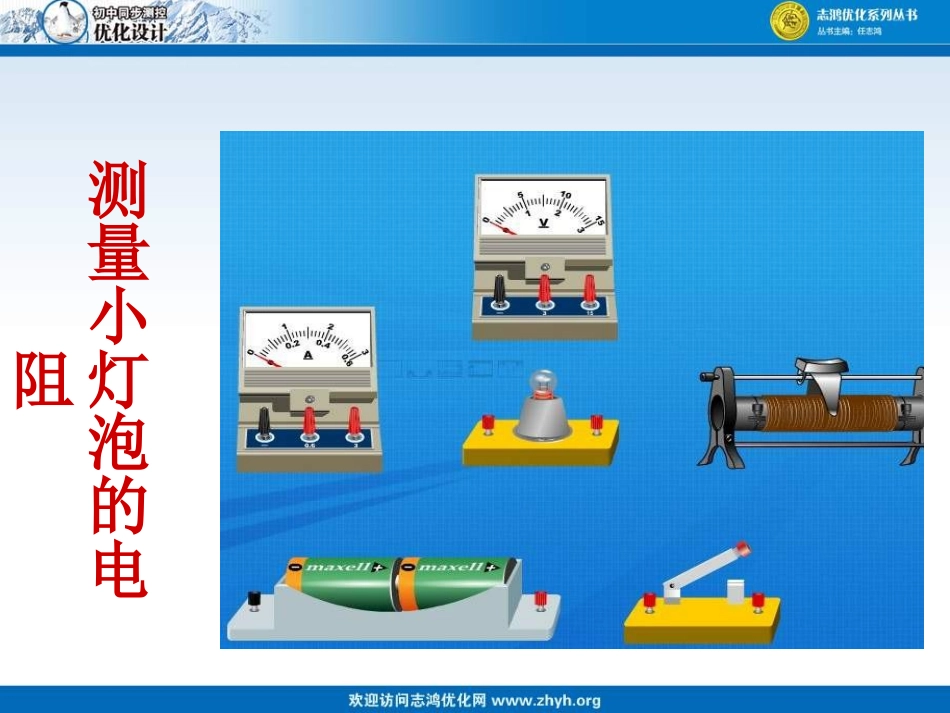

测量小灯泡的电阻教学目标•1.能够应用欧姆定律学习一种测量电阻的方法•2.进一步掌握电压表、电流表的使用方法及规则•3.通过使用滑动变阻器，进一步理解滑动变阻器在电路中的作用，巩固滑动变阻器的正确使用方法探究实验的目的•实验原理：根据欧姆定律I=U/R可得，电阻的大小R=U/I，所以我们只要测出导体两端的电压和通过导体的电流，再根据公式R=U/I即可以求出电阻，这种方法叫做“伏安法”测电阻。怎样测量小灯泡的电阻AV×︳︳︳︳实验室提供的器材设计实验电路：次数电压U/v电流I/A电阻R/Ω灯泡亮度123设计数据表格:实验注意事项：在连接实验电路时，开关必须处于断开状态。滑动变阻器采用“一上一下”接法，同时在闭合开关前，滑动变阻器要移到最大阻值处，保护电路。注意电压表、电流表的正负接线柱不可以接反，在不超出量程的情况下尽量使用小量程进行测量。小灯泡正常工作电压为２.５V,接通电源后，通过滑动变阻器把电压调到该电压值，然后调节滑动变阻器使灯泡两端的电压略高于和略低于灯泡的额定电，获得三组数据。实验电路的连接实验步骤：＊断开开关，连接电路＊接入电路的滑动变阻器调到最大值＊闭合开关，调节滑动变阻器，读取并记录几组电流表、电压表数据＊计算小灯泡阻值1、实验结论：交流＊灯泡越亮，说明灯泡的温度越高。因此灯丝电阻的大小随本身温度的升高而增大，与电压无关。＊用不同温度下测得的阻值求平均值不妥2、请同学们观察实验数据，有没有发现什么新的问题？反思问题一：滑动变阻器在实验中起什么作用？问题二：若小灯泡断路，则电压表和电流表会如何变化？问题三：若小灯泡短路，则电压表和电流表会如何变化？问题四：若电路正常，则当滑动变阻器的滑片向左移动，电压表和电流表的示数会如何变化？这节课我们不仅学习了怎样测量小灯泡的电阻，还学习了进行探究实验的基本步骤，体验了测电阻的过程。同时我们学会了通过对实验过程的反思来获取更多的知识，通过对结论的讨论，发现新的问题。希望同学们以后能够继续这样探究下去。本课小结：1、当滑片移到某一位置时，电流表、电压表的示数如图所示，则电压表读为伏，电流表读数是安，由公式可算得待测小灯泡的电阻为欧。D的d153V3－－30.6A0.6－32.40.24R=U/I10当堂反馈2、如图：是某同学设计测电阻的电路，图中①是表，②是表。为使①表的读数减小，滑片P应向移动。为使②表的读数增加P应向移动。12PRx电流电压右左3、一个20Ω的电阻，接在4节干电池串联的电源上，要测这个电阻中的电流和两端电压，则电流表量程应选，电压表的量程应选。0~0.6A0~15V4、一个额定电压为3.8V的小灯泡，小明在1.2V下测出它的电阻，接着又将灯泡两端电压调到3．8V测出其电阻，小明发现后一次电阻比第一次大得多，这是因为()A．实验方法不对B．实验误差C．导体的电阻跟温度有关D．实验错误C5、某同学按下图所示电路连好实验器材后，闭合开关，灯泡正常发光，但电压表指针不动，这可能是()A．电流表烧坏，电路开路B．电流表完好，与电流表相连的导线断了C．电压表接线柱处导线短路D．电压表接线柱处导线断路D
