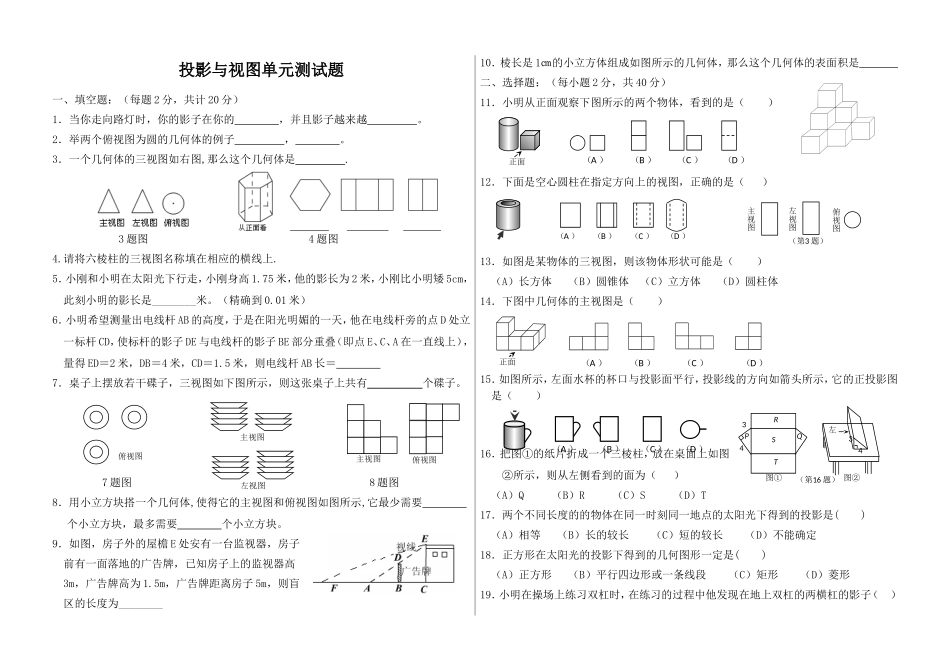

投影与视图单元测试题一、填空题：（每题2分，共计20分）1．当你走向路灯时，你的影子在你的，并且影子越来越。2．举两个俯视图为圆的几何体的例子，。3．一个几何体的三视图如右图,那么这个几何体是.3题图4题图4.请将六棱柱的三视图名称填在相应的横线上.5．小刚和小明在太阳光下行走，小刚身高1.75米，他的影长为2米，小刚比小明矮5cm，此刻小明的影长是________米。（精确到0.01米）6．小明希望测量出电线杆AB的高度，于是在阳光明媚的一天，他在电线杆旁的点D处立一标杆CD，使标杆的影子DE与电线杆的影子BE部分重叠（即点E、C、A在一直线上），量得ED＝2米，DB＝4米，CD＝1.5米，则电线杆AB长＝7．桌子上摆放若干碟子，三视图如下图所示，则这张桌子上共有__________个碟子。7题图8题图8．用小立方块搭一个几何体,使得它的主视图和俯视图如图所示,它最少需要个小立方块，最多需要个小立方块。9．如图，房子外的屋檐E处安有一台监视器，房子前有一面落地的广告牌，已知房子上的监视器高3m，广告牌高为1.5m，广告牌距离房子5m，则盲区的长度为________10．棱长是1㎝的小立方体组成如图所示的几何体，那么这个几何体的表面积是二、选择题：（每小题2分，共40分）11．小明从正面观察下图所示的两个物体，看到的是（）12．下面是空心圆柱在指定方向上的视图，正确的是（）13．如图是某物体的三视图，则该物体形状可能是（）（A）长方体（B）圆锥体（C）立方体（D）圆柱体14．下图中几何体的主视图是（）15．如图所示，左面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是（）16．把图①的纸片折成一个三棱柱，放在桌面上如图②所示，则从左侧看到的面为（）（A）Q（B）R（C）S（D）T17．两个不同长度的的物体在同一时刻同一地点的太阳光下得到的投影是()（A）相等（B）长的较长（C）短的较长（D）不能确定18．正方形在太阳光的投影下得到的几何图形一定是()（A）正方形（B）平行四边形或一条线段（C）矩形（D）菱形19．小明在操场上练习双杠时，在练习的过程中他发现在地上双杠的两横杠的影子（）俯视图主视图左视图主视图俯视图（B）（A）（C）（D）正面主视图左视图俯视图（第3题）（B）（A）（C）（D）（B）（A）（C）（D）RSTPQ左图①图②3434（第16题）（B）（A）（C）（D）正面（B）（A）（C）（D）224113（B）（A）（C）（D）（A）平行（B）相交（C）垂直（D）无法确定20．在同一时刻，身高1.6m的小强的影长是1.2m，旗杆的影长是15m，则旗杆高为（）（A）16m（B）18m（C）20m（D）22m21．小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为（）（A）上午8时（B）上午9时30分（C）上午10时（D）上午12时22．如图是一根电线杆在一天中不同时刻的影长图，试按其一天中时间先后顺序排列，正确的是（）（A）①②③④（B）④②③①（C）④①③②（D）④③②①23．下图是由一些相同的小正方形构成的几何体的三视图，则小正方形的个数是（）（A）4个（B）5个（C）6个（D）7个24．如图所示的几何体的俯视图是（）25．如果用□表示1个立方体，用表示两个立方体叠加，用█表示三个立方体叠加，那么下图由6个立方体叠成的几何体的主视图是()（A）（B）（C）（D）26．在同一时刻，两根长度不等的杆子置于阳光之下，但它们的影长相等，那么这两根竿子的相对位置是（）A两根都垂直于地面B两根平行斜插在地上C两根竿子不平行D一根到在地上27．在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下（）（A）小明的影子比小强的影子长（B）小明的影长比小强的影子短（C）小明的影子和小强的影子一样长（D）无法判断谁的影子长28．如图，将一块正方形纸片沿对角线折叠一次，然后在得到的三角形的三个角上各挖去一个圆洞，最后将正方形纸片展开，得到的图案是()29．一个全透明的玻璃正方体，上面嵌有一根黑色的金属丝，如图，金属丝在俯视图中的形状是（）30．下列左图表示一个由相同小立方块搭成的几何体的俯视图，小正方形中的数字表示该位置上...
