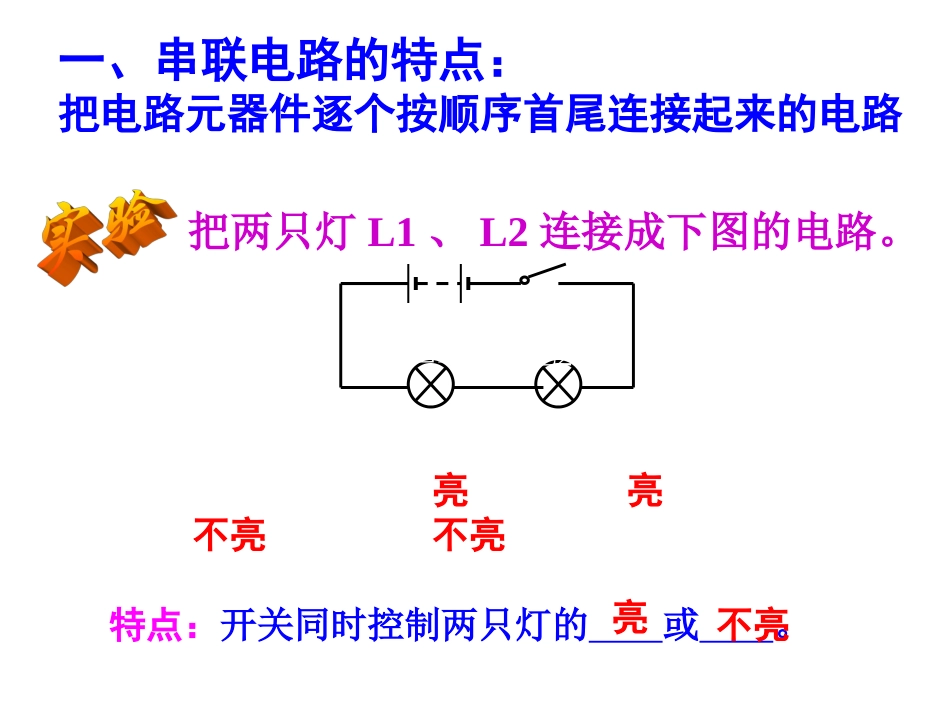

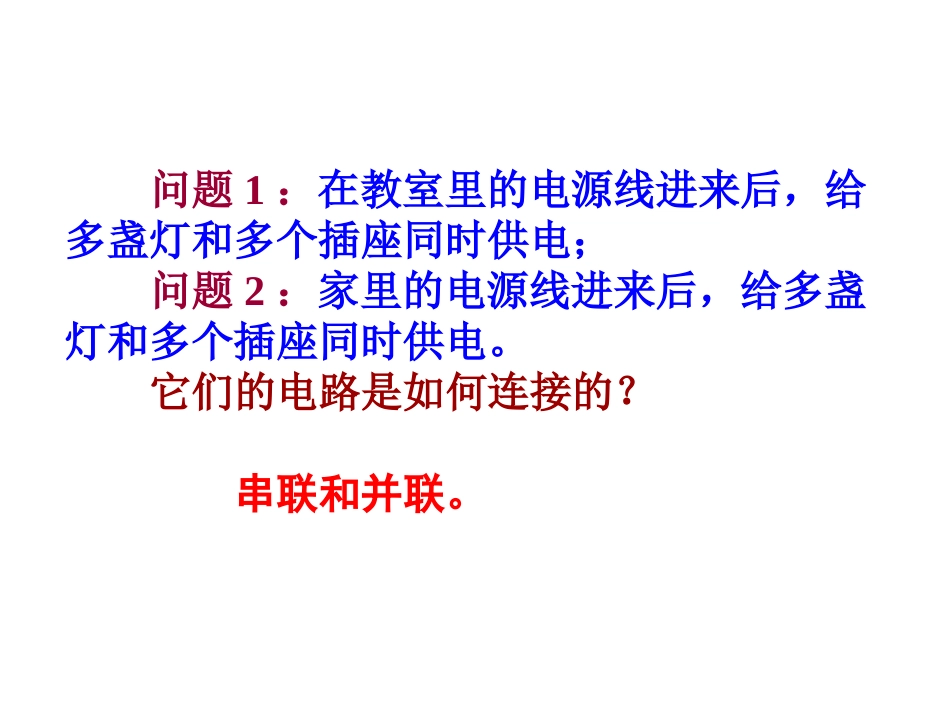

在实际生产和生活中，常会遇到一个电源给各个用电器供电的问题。问题1：在教室里的电源线进来后，给多盏灯和多个插座同时供电；问题2：家里的电源线进来后，给多盏灯和多个插座同时供电。它们的电路是如何连接的？今天我们来学过两盏灯的两种基本电路连接＿＿串联和并联。下面我们来研究它们的特点。一、串联电路的特点：把电路元器件逐个按顺序首尾连接起来的电路⑴闭合开关：灯L1，灯L2；断开开关，灯L1，灯L2。把两只灯L1、L2连接成下图的电路。L1L2亮亮不亮不亮特点：开关同时控制两只灯的或。亮不亮L1L2⑵闭合开关，灯L1、L2同时，拿掉其中一只灯，发生的现象是。发光另一灯不发光原因是：串联电路中只有条通路，电路上灯的亮灭相互。一影响在并联电路中，有什么特点和规律呢？二、并联电路的特点把两个或两个以上电路元器件并列接在电路两点间的电路。没分支的部分叫干路，各个分支叫支路把两只电灯L1、L2连接成下图的电路。⑴闭合开关S1、S2。闭合开关S，灯L1；灯L2，断开开关S，灯L1，灯L2。亮亮不亮不亮特点1：干路开关控制上的电灯。整个电路⑵、闭合开关S。闭合开关S1，灯L1；断开开关S1，灯L1。闭合开关S2，灯L2；断开开关S2，灯L2。亮不亮亮不亮特点2：支路开关控制上的电灯该支路⑶闭合开关S、S1、S2，灯L1、L2，拿掉一只灯，另一只灯。亮亮特点3：并联电路中各支路上的电灯影响。相互不特点1：干路开关控制上的电灯。整个电路并联电路开关的控制作用特点2：支路开关控制上的电灯该支路相互不特点3：并联电路中各支路上的电灯影响。1、电路中并联的电灯（用电器）越多，干路中的电流越大，可能会引起电源超载而损坏电源。2、并联电路中，某条支路上的电阻越小，则该条支路上的电流越大。探究、节日小彩灯的连接方法三、节日小彩灯的连接方法节日用的小彩灯（又称“满天星”）灯泡数量很多，一串小彩灯就有约50只灯泡，下面研究小彩灯灯泡的连接。1、根据串联电路和并联电路的知识，请你设计一个或几个方案并画出电路图。2、讨论设计方案的优、缺点，选择最佳方案。【方案一】小灯泡串联，电路图如下：【缺点】当某一个灯泡不发光时，其余灯都不发光。【方案二】小灯泡并联，电路图如下：【缺点】干路电流过大，灯两端电压过大。【方案二】小灯泡混联。【缺点】连接复杂。
