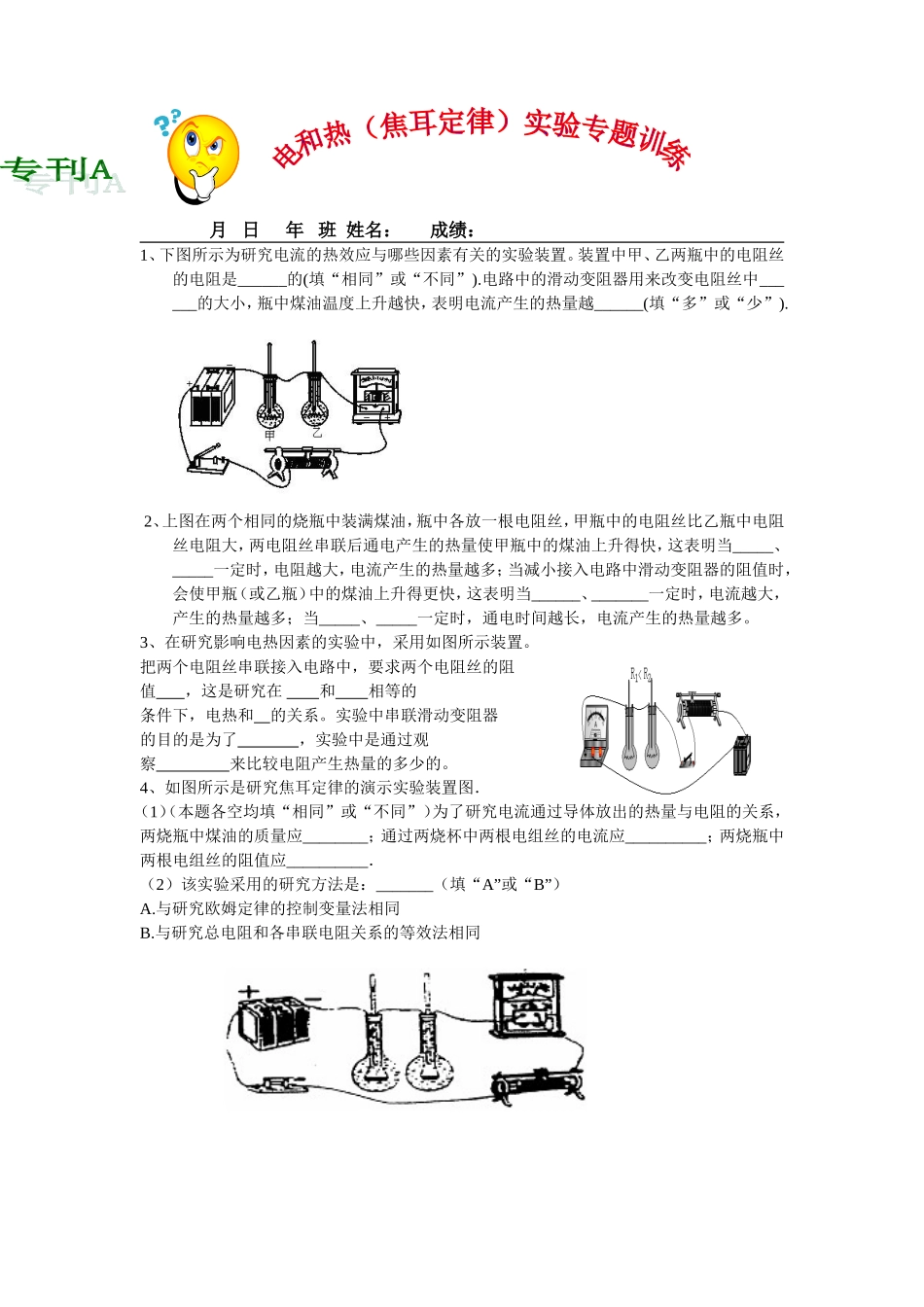

月日年班姓名：成绩：1、下图所示为研究电流的热效应与哪些因素有关的实验装置。装置中甲、乙两瓶中的电阻丝的电阻是______的(填“相同”或“不同”).电路中的滑动变阻器用来改变电阻丝中______的大小，瓶中煤油温度上升越快，表明电流产生的热量越______(填“多”或“少”).2、上图在两个相同的烧瓶中装满煤油，瓶中各放一根电阻丝，甲瓶中的电阻丝比乙瓶中电阻丝电阻大，两电阻丝串联后通电产生的热量使甲瓶中的煤油上升得快，这表明当_____、_____一定时，电阻越大，电流产生的热量越多；当减小接入电路中滑动变阻器的阻值时，会使甲瓶（或乙瓶）中的煤油上升得更快，这表明当______、_______一定时，电流越大，产生的热量越多；当_____、_____一定时，通电时间越长，电流产生的热量越多。3、在研究影响电热因素的实验中，采用如图所示装置。把两个电阻丝串联接入电路中，要求两个电阻丝的阻值，这是研究在和相等的条件下，电热和的关系。实验中串联滑动变阻器的目的是为了，实验中是通过观察来比较电阻产生热量的多少的。4、如图所示是研究焦耳定律的演示实验装置图．（1）（本题各空均填“相同”或“不同”）为了研究电流通过导体放出的热量与电阻的关系，两烧瓶中煤油的质量应________；通过两烧杯中两根电组丝的电流应__________；两烧瓶中两根电组丝的阻值应__________．（2）该实验采用的研究方法是：_______（填“A”或“B”）A.与研究欧姆定律的控制变量法相同B.与研究总电阻和各串联电阻关系的等效法相同命题人：应玉国
