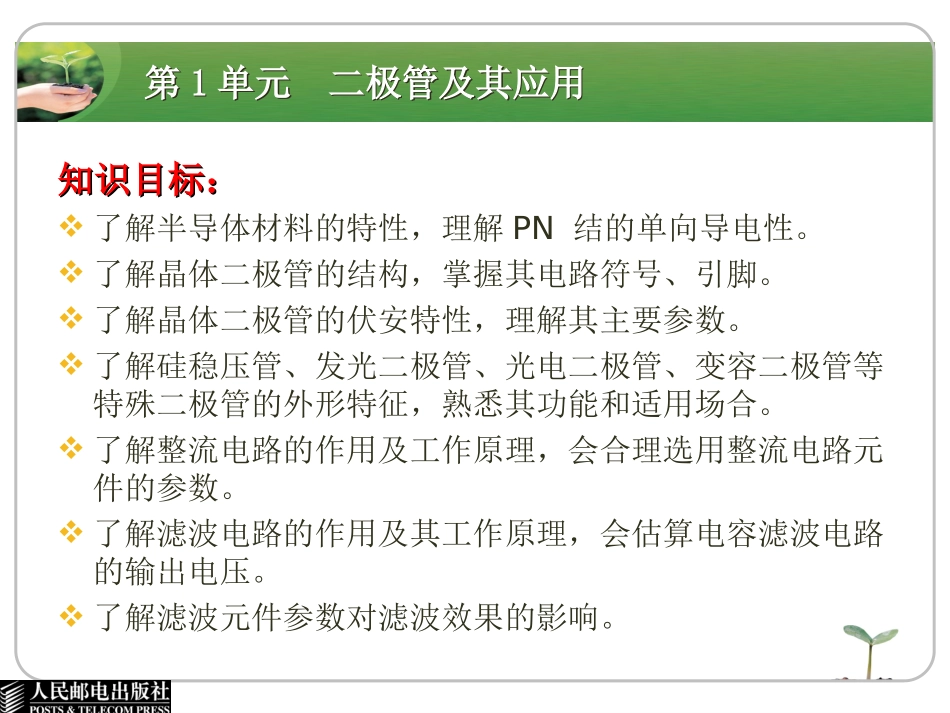

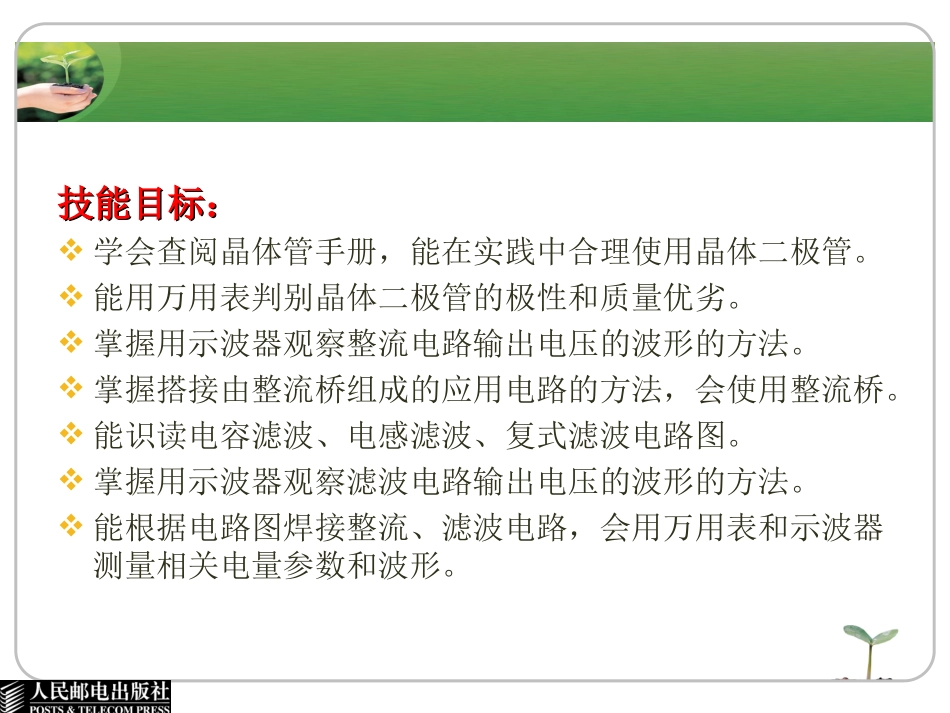

中等职业教育课程改革国家规划新教材PPT电子技术基础与技能电子技术基础与技能人民邮电出版社第1单元二极管及其应用第1单元二极管及其应用知识目标：知识目标：了解半导体材料的特性，理解PN结的单向导电性。了解晶体二极管的结构，掌握其电路符号、引脚。了解晶体二极管的伏安特性，理解其主要参数。了解硅稳压管、发光二极管、光电二极管、变容二极管等特殊二极管的外形特征，熟悉其功能和适用场合。了解整流电路的作用及工作原理，会合理选用整流电路元件的参数。了解滤波电路的作用及其工作原理，会估算电容滤波电路的输出电压。了解滤波元件参数对滤波效果的影响。技能目标：技能目标：学会查阅晶体管手册，能在实践中合理使用晶体二极管。能用万用表判别晶体二极管的极性和质量优劣。掌握用示波器观察整流电路输出电压的波形的方法。掌握搭接由整流桥组成的应用电路的方法，会使用整流桥。能识读电容滤波、电感滤波、复式滤波电路图。掌握用示波器观察滤波电路输出电压的波形的方法。能根据电路图焊接整流、滤波电路，会用万用表和示波器测量相关电量参数和波形。二极管的使用1整流电路的应用2滤波电路的类型及应用3技能实训4第1节二极管的使用第1节二极管的使用一、二极管的结构及特点二、二极管的主要参数三、二极管的型号、识别与检测一、二极管的结构及特点一、二极管的结构及特点按图1.2所示连接电路，接通电源，观察灯泡是否发光，记下观察的结果；断开电源，将直流电源的正、负极颠倒一下，再次接通电源，观察灯泡是否发光，记下观察的结果；对两次观察的结果进行比较。演示总结：演示总结：1.比较两次观察的结果，可以发现：当二极管有白色环的一端接电源的正极、没有白色环的一端接电源的负极时，灯泡发光，有电流流过二极管，即二极管能导通。2.当二极管有白色环的一端接电源的负极、没有白色环的一端接电源的正极时，灯泡不发光，没有电流流过二极管，即二极管不能导通。1.半导体的基础知识（1）半导体的特性。①半导体的导电能力介于导体和绝缘体之间，最常用的半导体材料是硅和锗。②当加热或光照加强时，半导体的电阻值明显下降，导电能力类似于导体。半导体的这种特性称为热敏特性和光敏特性，半导体可据此特性制成热敏电阻、光敏电阻、光电二极管等元件，用于实现自动测量、自动控制等。③如果在半导体中掺入少量的杂质，也会使半导体的导电能力增强。根据掺入的元素不同，有P型半导体和N型半导体。（2）PN结。当采用特殊的工艺把P型半导体和N型半导体结合在一起时，在交界面将形成一层带电的区域，如图1.3所示，该区域称为PN结。P区N区PN结①P区接电源的正极，N区接电源的负极，有电流从P区通过PN结流向N区，如图1.4（a）所示。这时称PN结正向导通，流过的电流称正向电流。②P区接电源的负极，N区接电源的正极，只有极微弱的电流从N区通过PN结流向P区，如图1.4（b）所示。这时称PN结反向截止，流过的电流称反向电流，一般情况下可以忽略不计。总结：PN结的这种特性称为单向导电性。2.2.二极管的结构二极管的结构归纳：二极管具有单向导电性。单向导电性的实质是：二极管的正极接电源的正极，二极管的负极接电源的负极，二极管导通；二极管的正极接电源的负极，二极管的负极接电源的正极，二极管不导通，又称二极管截止。正极负极电流的方向＋－3.3.常用二极管的特点常用二极管的特点分类：根据制造材料分为锗（Ge）二极管、硅（Si）二极管等；根据封装形式分为塑料封装（塑封）二极管、玻璃封装（玻封）二极管、金属封装二极管、片状二极管等；根据电流容量分为大功率二极管（A以上）、中功率二极管（1～A）和小功率二极管（1A以下）；根据用途分为普通二极管、整流二极管、开关二极管、稳压二极管、发光二极管、变容二极管、光电二极管等。（1）普通二极管。主要用于检波、小电流整流等，如图1.6所示。（2）整流二极管。如图1.7所示。常用的国产整流二极管型号有2CZ11～1系列、2CZ0～系列、2CZ～0系列等。进口的整流二极管型号有1N0××系列、1N××系列、1N××系列等。应用实例：应用实例：图1.8所示为新型LE...
