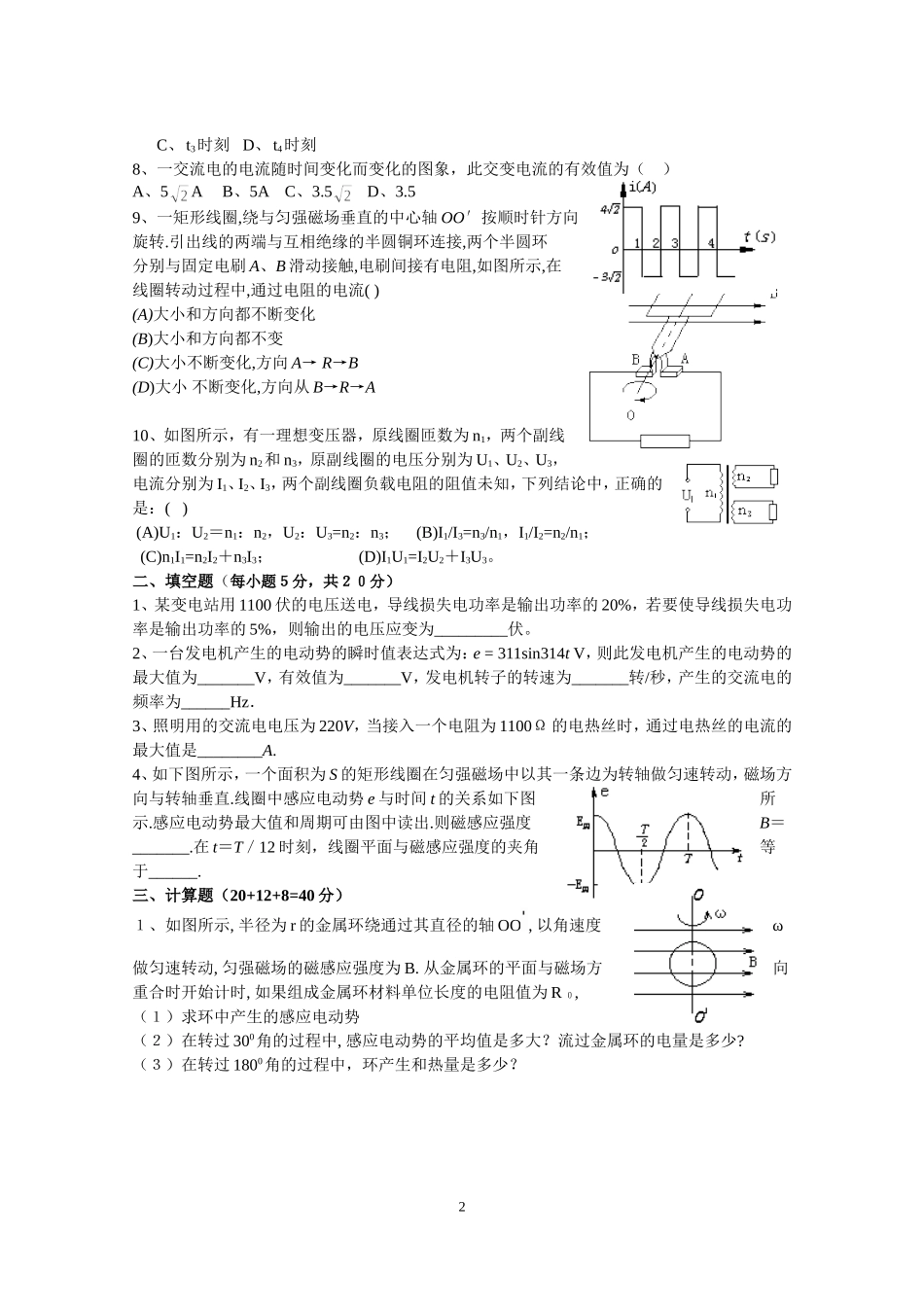

交变电流单元测试题班级姓名一、不定项选择题（每小题有1个或多个选项符合题意，每小题４分，共４０分）1、一交流电流的图象如图所示，由图可知（）A．该交流电流即时值表达式为i＝10sin628tAB．该交流电流的频率为50HzC．该交流电流通过10Ω电阻时，电阻消耗的电功率为100WD．用电流表测该电流其示数为10A2、下列关于交流电的几种说法正确的是（）A、电气设备上所标的电压电流值是最大值B、交流电压表和交流电流表测得的是瞬时值C、跟交流电有相同热效应的直流电的值是交流电的有效值D、跟直流电有相同热效应的交流电的值是交流电的有效值3、交流电源的电压是6V，它跟电阻R1、R2和电容器、伏特表一起连组成电路，如图所示，图中电压表的示数为U1，为了保证电容器C不被击穿，电容器C的耐压值应为U2，则（）A、U1=6VB、U2=6VC、U1=6VD、U2≥6V4、钳形电流表的外形和结构如右图（a）所示。图（a）中电流表的读数为1.2A。右图（b）中用同一电缆线绕了3匝，则（）Ａ．这种电流表能测直流电流，图（b）的读数为2.4AＢ．这种电流表能测交流电流，图（b）的读数为0.4AＣ．这种电流表能测交流电流，图（b）的读数为3.6AＤ．这种电流表既能测直流电流，又能测交流电流，图（b）的读数为3.6A5、如图所示，线圈的自感系数L和电容器的电容C都很小，此电路的重要作用是（）A、阻直流通交流，输出交流B、阻交流通直流，输出直流C、阻低频通高频，输出高频交流D、阻高频通低频，输出直流和低频交流6、如图所示，一台理想变压器，要使变压的输入功率增加，可以采取下列哪种方法（其他条件保持不变）（）A、增大R的阻值B、减小R的阻值C、增加副线圈的匝数n2D、减小原线圈的匝数n17、一根长直导线中的电流按如图的正弦规律变化，规定电流从左向右为正，在直导线下方有一不闭合的金属框，则相对于b点来说，a点电势最高的时刻是在（）A、t1时刻B、t2时刻1图（a）A铁芯图（b）C、t3时刻D、t4时刻8、一交流电的电流随时间变化而变化的图象，此交变电流的有效值为（）A、5AB、5AC、3.5D、3.59、一矩形线圈,绕与匀强磁场垂直的中心轴OO′按顺时针方向旋转.引出线的两端与互相绝缘的半圆铜环连接,两个半圆环分别与固定电刷A、B滑动接触,电刷间接有电阻,如图所示,在线圈转动过程中,通过电阻的电流()(A)大小和方向都不断变化(B)大小和方向都不变(C)大小不断变化,方向A→R→B(D)大小不断变化,方向从B→R→A10、如图所示，有一理想变压器，原线圈匝数为n1，两个副线圈的匝数分别为n2和n3，原副线圈的电压分别为U1、U2、U3，电流分别为I1、I2、I3，两个副线圈负载电阻的阻值未知，下列结论中，正确的是：()(A)U1：U2＝n1：n2，U2：U3=n2：n3；(B)I1/I3=n3/n1，I1/I2=n2/n1；(C)n1I1=n2I2＋n3I3；(D)I1U1=I2U2＋I3U3。二、填空题（每小题５分，共２０分）1、某变电站用1100伏的电压送电，导线损失电功率是输出功率的20%，若要使导线损失电功率是输出功率的5%，则输出的电压应变为_________伏。2、一台发电机产生的电动势的瞬时值表达式为：e=311sin314tV，则此发电机产生的电动势的最大值为_______V，有效值为_______V，发电机转子的转速为_______转/秒，产生的交流电的频率为______Hz．3、照明用的交流电电压为220V，当接入一个电阻为1100Ω的电热丝时，通过电热丝的电流的最大值是________A.4、如下图所示，一个面积为S的矩形线圈在匀强磁场中以其一条边为转轴做匀速转动，磁场方向与转轴垂直.线圈中感应电动势e与时间t的关系如下图所示.感应电动势最大值和周期可由图中读出.则磁感应强度B＝_______.在t＝T／12时刻，线圈平面与磁感应强度的夹角等于______.三、计算题（20+12+8=40分）１、如图所示,半径为r的金属环绕通过其直径的轴OO,以角速度ω做匀速转动,匀强磁场的磁感应强度为B.从金属环的平面与磁场方向重合时开始计时,如果组成金属环材料单位长度的电阻值为R０,（１）求环中产生的感应电动势（２）在转过300角的过程中,感应电动势的平均值是多大？流过金属环的电量是多少?（３）在转过1800角的过程中，环产生和热量是多少？2２、有一内阻为1Ω的发电机，供给一个学校用电，升压变压器的匝数比为1：4，降压...
