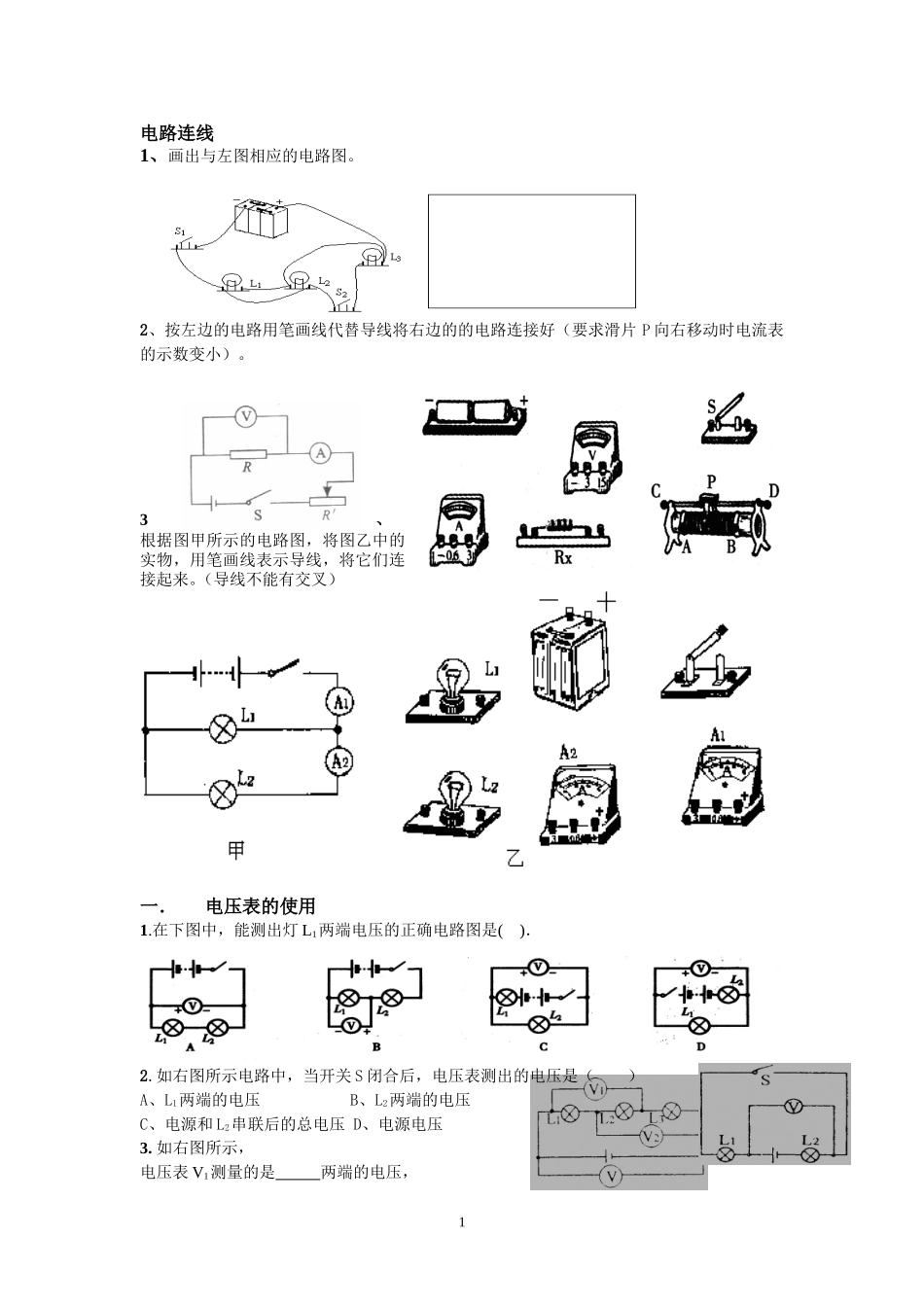

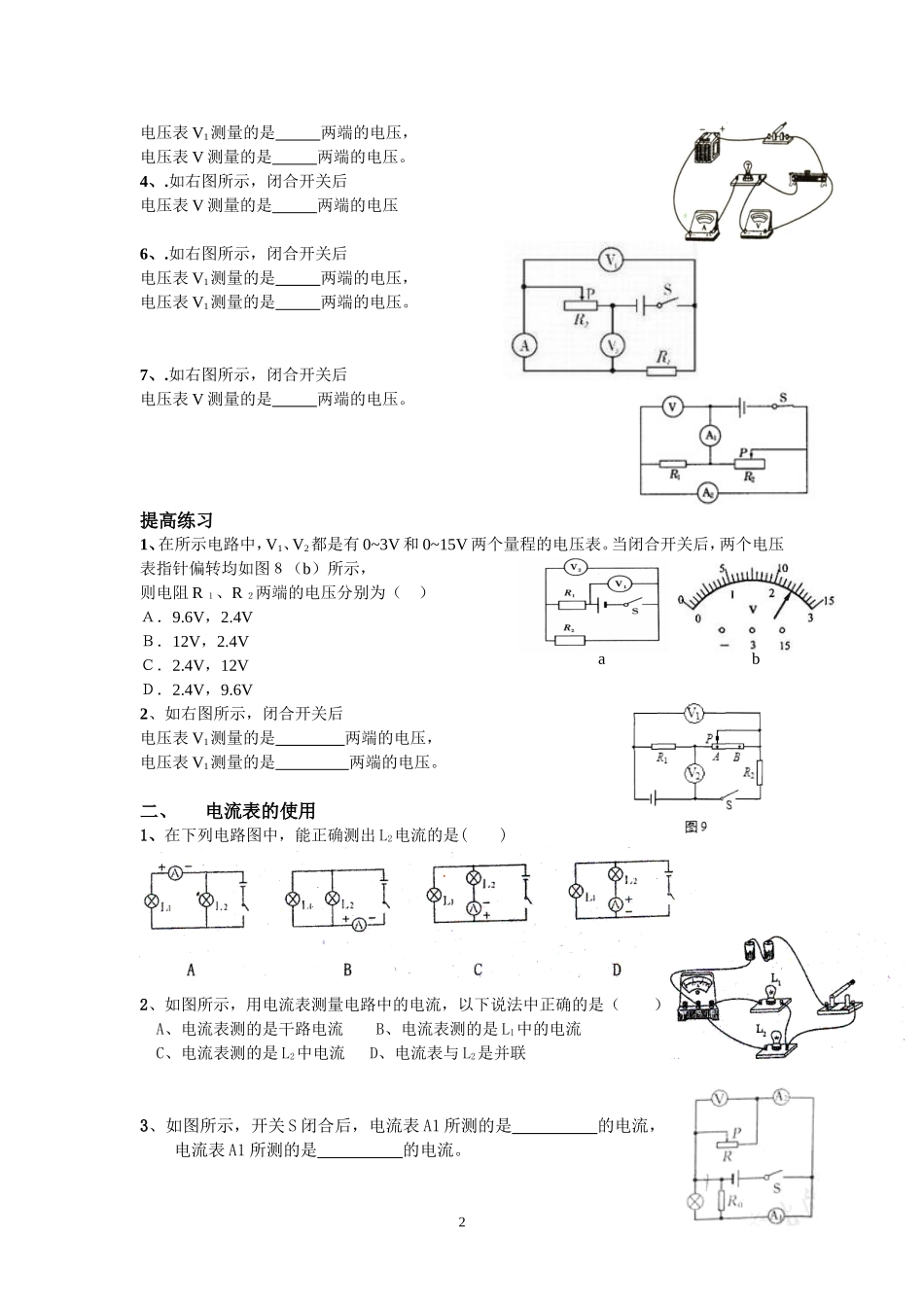

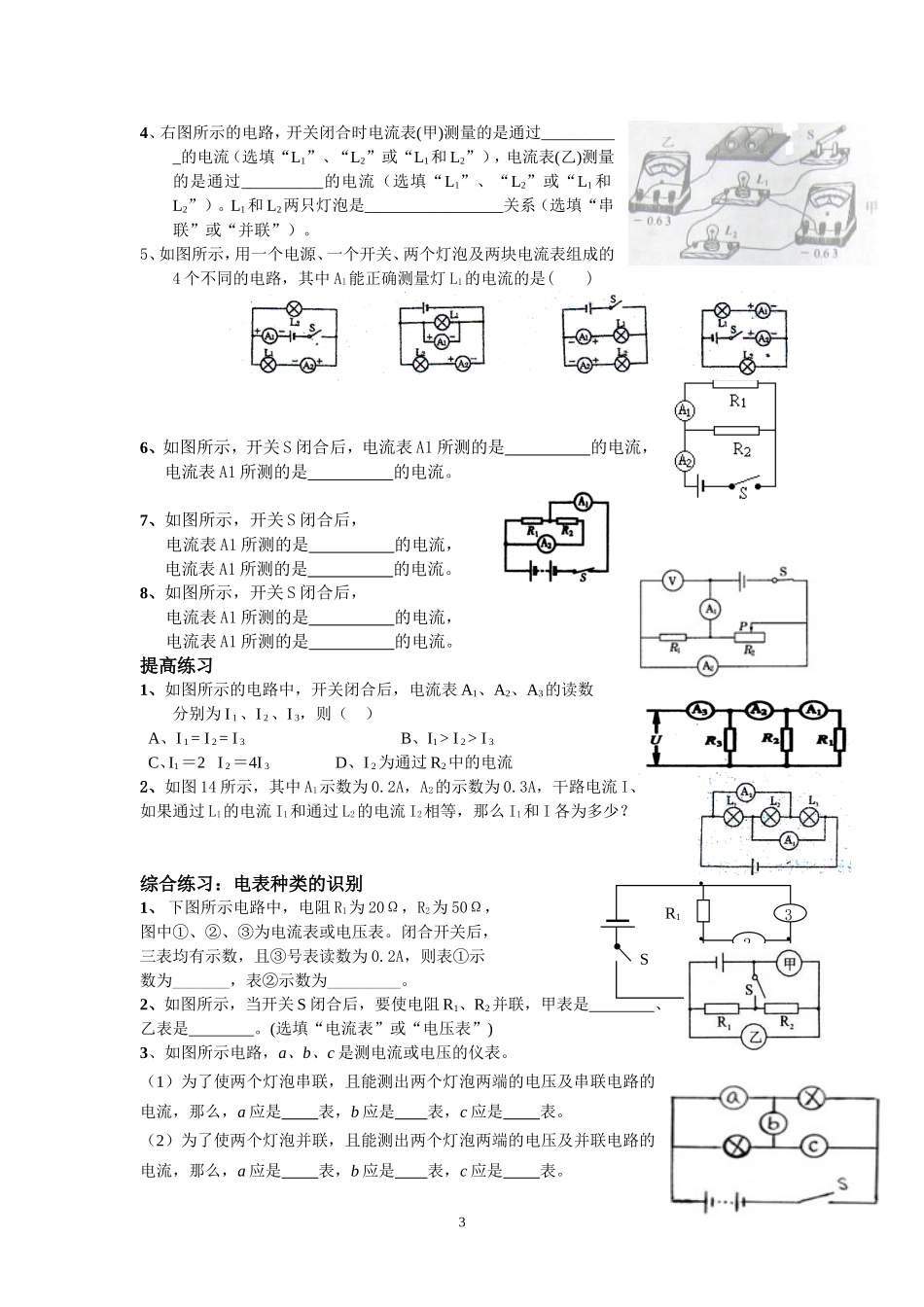

电路连线1、画出与左图相应的电路图。2、按左边的电路用笔画线代替导线将右边的的电路连接好（要求滑片P向右移动时电流表的示数变小）。3、根据图甲所示的电路图，将图乙中的实物，用笔画线表示导线，将它们连接起来。（导线不能有交叉）一．电压表的使用1.在下图中，能测出灯L1两端电压的正确电路图是()．例2.如右图所示，闭合开关后电压表V1测量的是两端的电压，2.如右图所示电路中，当开关S闭合后，电压表测出的电压是（）A、L1两端的电压B、L2两端的电压C、电源和L2串联后的总电压D、电源电压3.如右图所示，电压表V1测量的是两端的电压，1电压表V1测量的是两端的电压，电压表V测量的是两端的电压。4、.如右图所示，闭合开关后电压表V测量的是两端的电压6、.如右图所示，闭合开关后电压表V1测量的是两端的电压，电压表V1测量的是两端的电压。7、.如右图所示，闭合开关后电压表V测量的是两端的电压。提高练习1、在所示电路中，V1、V2都是有0~3V和0~15V两个量程的电压表。当闭合开关后，两个电压表指针偏转均如图８（b）所示，则电阻R１、R２两端的电压分别为（）Ａ．9.6V，2.4VＢ．12V，2.4VＣ．2.4V，12VＤ．2.4V，9.6V2、如右图所示，闭合开关后电压表V1测量的是两端的电压，电压表V1测量的是两端的电压。二、电流表的使用1、在下列电路图中，能正确测出L2电流的是()2、如图所示，用电流表测量电路中的电流，以下说法中正确的是（）A、电流表测的是干路电流B、电流表测的是L1中的电流C、电流表测的是L2中电流D、电流表与L2是并联3、如图所示，开关S闭合后，电流表A1所测的是的电流，电流表A1所测的是的电流。2ab4、右图所示的电路，开关闭合时电流表(甲)测量的是通过__________的电流（选填“L1”、“L2”或“L1和L2”），电流表(乙)测量的是通过__________的电流（选填“L1”、“L2”或“L1和L2”）。L1和L2两只灯泡是_________________关系（选填“串联”或“并联”）。5、如图所示，用一个电源、一个开关、两个灯泡及两块电流表组成的4个不同的电路，其中Al能正确测量灯L1的电流的是()6、如图所示，开关S闭合后，电流表A1所测的是的电流，电流表A1所测的是的电流。7、如图所示，开关S闭合后，电流表A1所测的是的电流，电流表A1所测的是的电流。8、如图所示，开关S闭合后，电流表A1所测的是的电流，电流表A1所测的是的电流。提高练习1、如图所示的电路中，开关闭合后，电流表A1、A2、A3的读数分别为I1、I2、I3，则（）A、I1=I2=I3B、I1>I2>I3C、I1＝2I2＝4I3D、I2为通过R2中的电流2、如图14所示，其中A1示数为0.2A，A2的示数为0.3A，干路电流I、如果通过L1的电流I1和通过L2的电流I2相等，那么I1和I各为多少？综合练习：电表种类的识别1、下图所示电路中，电阻R1为20Ω，R2为50Ω，图中①、②、③为电流表或电压表。闭合开关后，三表均有示数，且③号表读数为0.2A，则表①示数为_______，表②示数为_________。2、如图所示，当开关S闭合后，要使电阻R1、R2并联，甲表是、乙表是。(选填“电流表”或“电压表”)3、如图所示电路，a、b、c是测电流或电压的仪表。（1）为了使两个灯泡串联，且能测出两个灯泡两端的电压及串联电路的电流，那么，a应是表，b应是表，c应是表。（2）为了使两个灯泡并联，且能测出两个灯泡两端的电压及并联电路的电流，那么，a应是表，b应是表，c应是表。3R1231SR2●●●●S4、如下图所示，电路中的两只小灯泡L1、L2均正常发光，则下面几个说法中正确的是（）(A)a是电流表，b是电压表(B)a是电压表，b是电流表(C)a、b都是电流表(D)a、b都是电压表专题三：电表示数的变化（分析方法：在分析某一电表时，应将其他电表全部简化掉）解题要点：1：串联电路中，某一电阻变大，其两端的电压也会变大2：并联电路中，各支路相互独立，互不干扰（电压表一般示数不变）3：分析某一电表时，一定要将其他电表简化掉4：无论串联还是并联，某一电阻变大，总电阻也随之变大1.如图所示的电路中，电源电压恒定不变，当开关S闭合时，滑动变阻器的滑片P向左移动过程中，电路中的电表变化情况是（）A．电流表示数不变，电压表示数不变B．电流表示数变小，电压表示数变小C．电...
