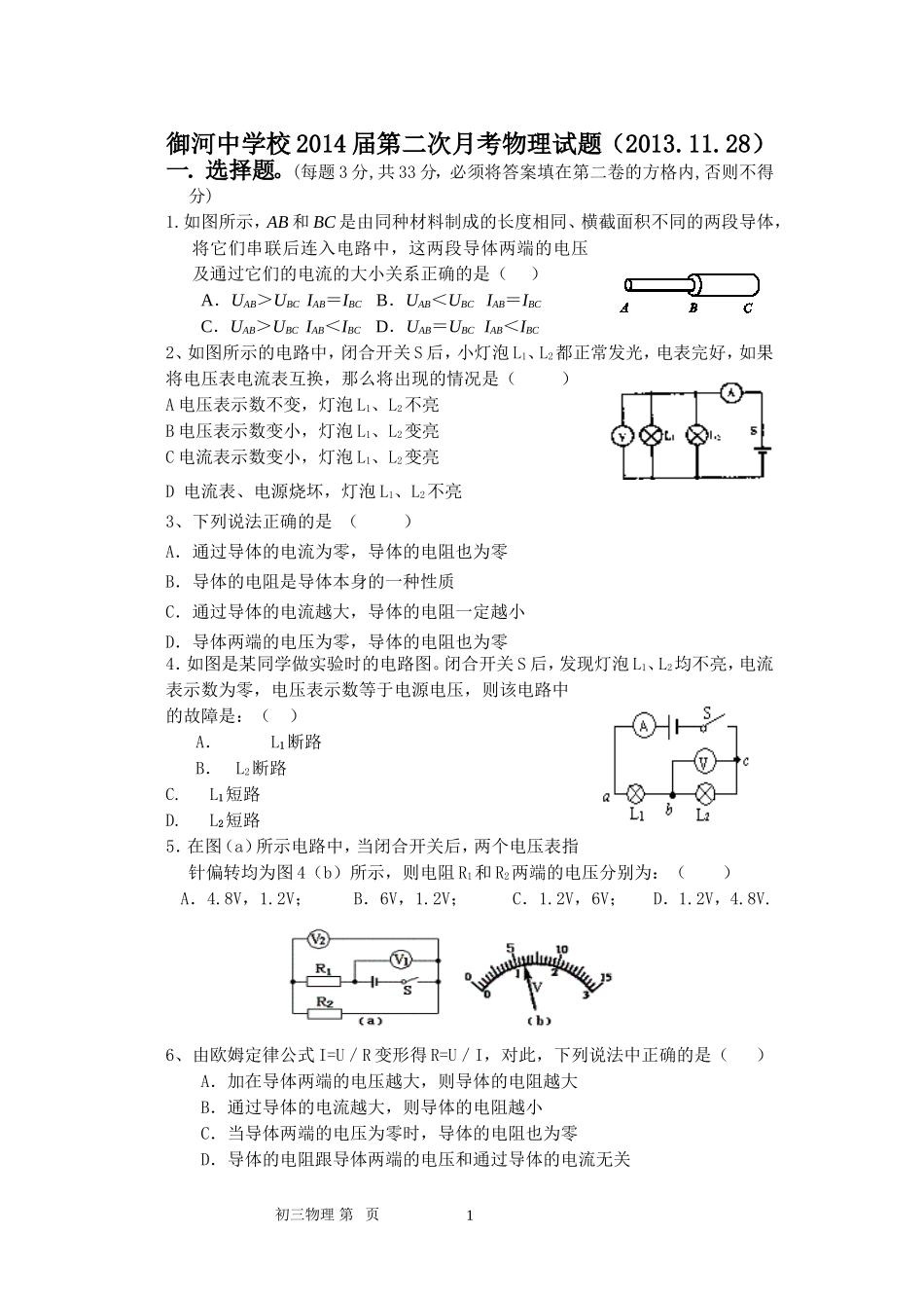

御河中学校2014届第二次月考物理试题（2013.11.28）一．选择题。(每题3分,共33分，必须将答案填在第二卷的方格内,否则不得分)1.如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及通过它们的电流的大小关系正确的是（）A．UAB＞UBCIAB＝IBCB．UAB＜UBCIAB＝IBCC．UAB＞UBCIAB＜IBCD．UAB＝UBCIAB＜IBC2、如图所示的电路中，闭合开关S后，小灯泡L1、L2都正常发光，电表完好，如果将电压表电流表互换，那么将出现的情况是（）A电压表示数不变，灯泡L1、L2不亮B电压表示数变小，灯泡L1、L2变亮C电流表示数变小，灯泡L1、L2变亮D电流表、电源烧坏，灯泡L1、L2不亮3、下列说法正确的是（）A．通过导体的电流为零，导体的电阻也为零B．导体的电阻是导体本身的一种性质C．通过导体的电流越大，导体的电阻一定越小D．导体两端的电压为零，导体的电阻也为零4．如图是某同学做实验时的电路图。闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是：（）A．L1断路B．L2断路C.L1短路D.L2短路5．在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图4（b）所示，则电阻R1和R2两端的电压分别为：（）A．4.8V，1.2V；B．6V，1.2V；C．1.2V，6V；D．1.2V，4.8V.6、由欧姆定律公式I=U／R变形得R=U／I，对此，下列说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．当导体两端的电压为零时，导体的电阻也为零D．导体的电阻跟导体两端的电压和通过导体的电流无关初三物理第页17．如图，电源两端电压保持不变，开关S闭合，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（）A．电压表的示数变大，灯L变亮B．电压表的示数变小，灯L变暗C．电流表的示数变大，灯L变暗D．电流表的示数变小，灯L变亮8、如图，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是（）A．A、DB．B、CC．A、BD．C、D9．如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（）A．a、b均为电流表B．a、b均为电压表C．a为电流表，b为电压表D．a为电压表，b为电流表10.在做电学实验时，按右下图连接一个电路，电源电压不变，闭合开关后，灯Ｌ1Ｌ2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。产生这一现象的原因是（）A．灯Ｌ1短路B．灯Ｌ2短路C．灯Ｌ1断路D．灯Ｌ2断路11.如图所示电路中，当开关S闭合，甲乙两表是电压表时示数之比U甲：U乙=3：2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲：I乙为（）A.2：1B.1：3C.2：3D.3：1一．选择题(每题3分,共33分)题号1234567891011答案二．填空题(每空2分，共计32分)1．一只小灯泡在8V电压下时的电流为0.4A,则该小灯泡的电阻是Ω；如果将电压变为4V，则小灯泡的电流为A，小灯泡的电阻初三物理第页2R1S甲乙R1Ω（忽略温度对灯丝电阻的影响）2已知电阻R1∶R2＝3∶5，串联在电路中时，通过它们的电流之比为，两端的电压之比为；若将它们并联在电路中时，通过它们的电流之比为，两端的电压之比为。3.已知两个定值电阻器，R1=4Ω，R2=8Ω将它们串联后总电阻为Ω，并联的总电阻为多大Ω。4.如图所示的电路中，电源电压恒定，当滑动变阻器的滑动触头P向D端移动时，电流表的示数_________（填“变大”、“变小”或“不变”）.b1.Com5.在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如右上图所示．则由图可知，元件A的电阻为Ω，将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是A．6.一只小灯泡正常发光时的电压为8V,通过它的电流为0.4A,现将该小灯泡接在12V的电源上,为使其正常发光,应联一个Ω的电阻。7、如图所示的电路，电源电压保持不变，R1＝10Ω。当闭合开关S，滑动变阻器滑片P在中点时，电流表的示数为0.3A；当把滑片P移到最右端时，电流表的示数为0.2A。则电源电压为V，滑动变阻器的最大阻值为Ω。三.实验探究题(每空2分，共计24分)1．在探究“电压一定时，电流跟电阻的...
