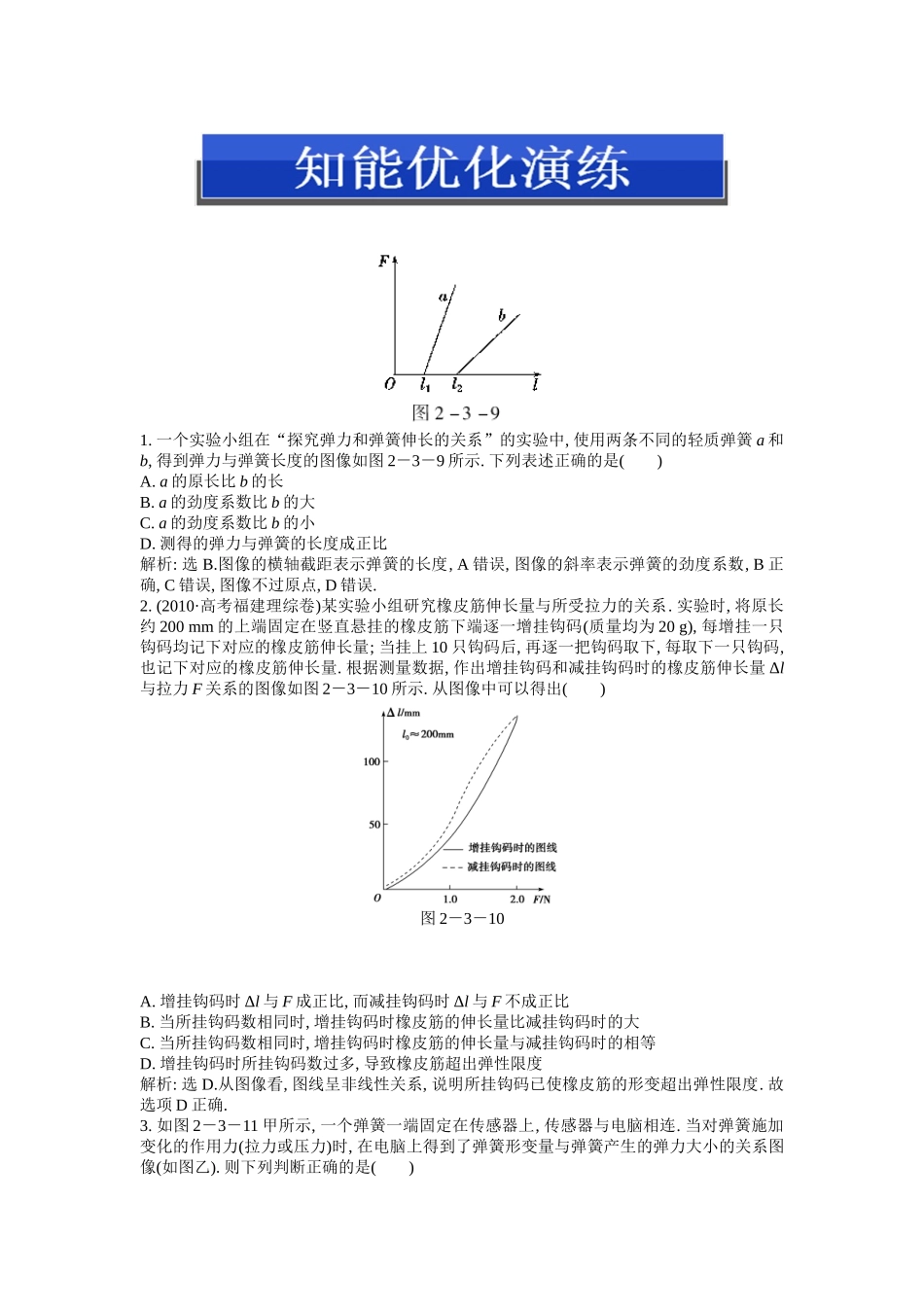

1.一个实验小组在“探究弹力和弹簧伸长的关系”的实验中,使用两条不同的轻质弹簧a和b,得到弹力与弹簧长度的图像如图2－3－9所示.下列表述正确的是()A.a的原长比b的长B.a的劲度系数比b的大C.a的劲度系数比b的小D.测得的弹力与弹簧的长度成正比解析:选B.图像的横轴截距表示弹簧的长度,A错误,图像的斜率表示弹簧的劲度系数,B正确,C错误,图像不过原点,D错误.2.(2010·高考福建理综卷)某实验小组研究橡皮筋伸长量与所受拉力的关系.实验时,将原长约200mm的上端固定在竖直悬挂的橡皮筋下端逐一增挂钩码(质量均为20g),每增挂一只钩码均记下对应的橡皮筋伸长量;当挂上10只钩码后,再逐一把钩码取下,每取下一只钩码,也记下对应的橡皮筋伸长量.根据测量数据,作出增挂钩码和减挂钩码时的橡皮筋伸长量Δl与拉力F关系的图像如图2－3－10所示.从图像中可以得出()图2－3－10A.增挂钩码时Δl与F成正比,而减挂钩码时Δl与F不成正比B.当所挂钩码数相同时,增挂钩码时橡皮筋的伸长量比减挂钩码时的大C.当所挂钩码数相同时,增挂钩码时橡皮筋的伸长量与减挂钩码时的相等D.增挂钩码时所挂钩码数过多,导致橡皮筋超出弹性限度解析:选D.从图像看,图线呈非线性关系,说明所挂钩码已使橡皮筋的形变超出弹性限度.故选项D正确.3.如图2－3－11甲所示,一个弹簧一端固定在传感器上,传感器与电脑相连.当对弹簧施加变化的作用力(拉力或压力)时,在电脑上得到了弹簧形变量与弹簧产生的弹力大小的关系图像(如图乙).则下列判断正确的是()图2－3－11A.弹簧产生的弹力和弹簧的长度成正比B.弹簧长度的伸长量与对应的弹力增加量成正比C.该弹簧的劲度系数是200N/mD.该弹簧受到反向压力时,劲度系数不变解析:选BCD.由乙图可知F＝kx,即弹簧的弹力和弹簧的形变量成正比,不与弹簧长度成正比,A错误.由ΔF＝kΔx可知,B说法正确;由k＝＝N/m＝200N/m,C正确;F－x图线的斜率对应弹簧的劲度系数,而x＞0和x＜0时的斜率相同,故D正确.4.利用如图2－3－12甲所示装置做探究弹力和弹簧伸长关系的实验.所用的钩码每只的质量为30g.实验中,先测出不挂钩码时弹簧的自然长度,再将5个钩码逐个加挂在弹簧下端,稳定后依次测出相应的弹簧总长度,将数据填在表中.(弹力始终未超过弹性限度,取g＝10m/s2)记录数据组123456钩码总质量(g)0306090120150弹簧总长(cm)6.007.118.209.3110.4011.52图2－3－12(1)在图乙坐标系中作出弹簧弹力大小F跟弹簧总长度x之间的函数关系的图线.(2)由图线求得该弹簧的劲度系数k＝________N/m.(保留两位有效数字)解析:(1)弹力大小F跟弹簧总长度x之间的函数关系图线如图所示.(2)弹簧的劲度系数k等于F－x关系图线的斜率.故k＝≈27N/m.答案:见解析5.(2012·徐州模拟)如图2－3－13(a)所示,用铁架台、弹簧和多个已知质量且质量相等的钩码,探究在弹性限度内弹簧弹力与弹簧伸长长度的关系实验.图2－3－13(1)为完成实验,还需要的实验器材有:________________________________________________________________________;(2)实验中需要测量(记录)的物理量有:________________________________________________________________________;(3)图(b)是弹簧所受弹力F与弹簧伸长长度x的F－x图线,由此可求出弹簧的劲度系数为________N/m.图线不过原点的原因是________.解析:(1)还需要刻度尺;(2)需要测量的物理量有弹簧的原长、悬挂钩码个数以及与弹力(外力)对应的弹簧长度;(3)根据胡克定律F＝kΔx,在F－x图像中,k＝,解得k＝200N/m;图像不过原点,原因是实验中没有考虑(或忽略了)弹簧的自重或在弹簧没有处于竖直悬挂状态时测量它的原长.答案:见解析6.(2012·扬州调研)图2－3－14为了探索弹力和弹簧伸长的关系,某同学选了甲、乙两根规格不同的弹簧进行测试,根据测得的数据绘出如图2－3－14所示图像.(1)从图像上看,该同学没能完全按照实验要求做,从而使图像上端成为曲线,图像上端成为曲线是因为________________________________________________________________________.(2)这两根弹簧的劲度系数分别为________N/m和________N/m;若要制作一个精确程度较高的弹簧测力计,应选弹簧________.(3)从上述数据和图线中分析,请对这个研究课题提出一个有价值的建议.建...
