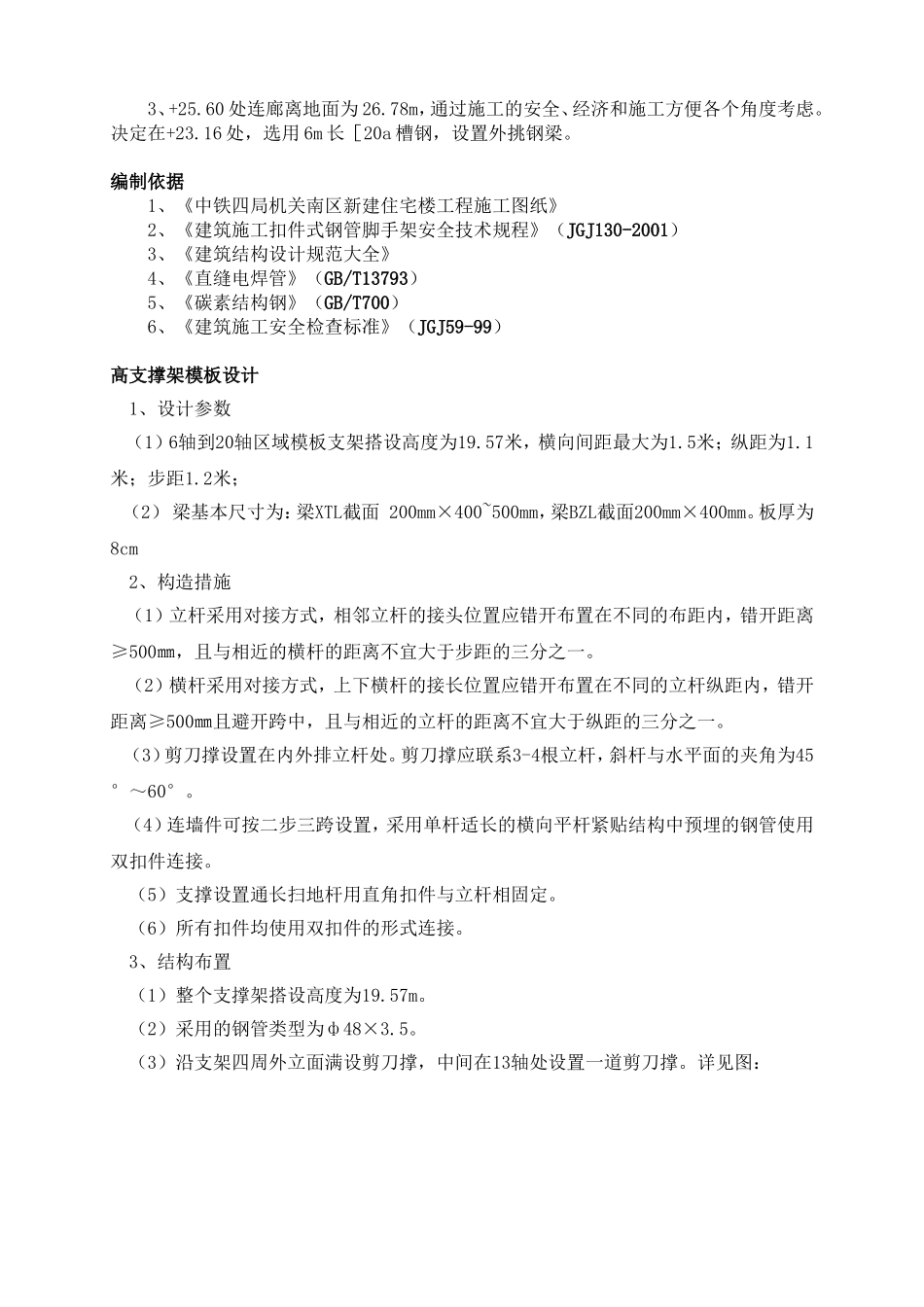

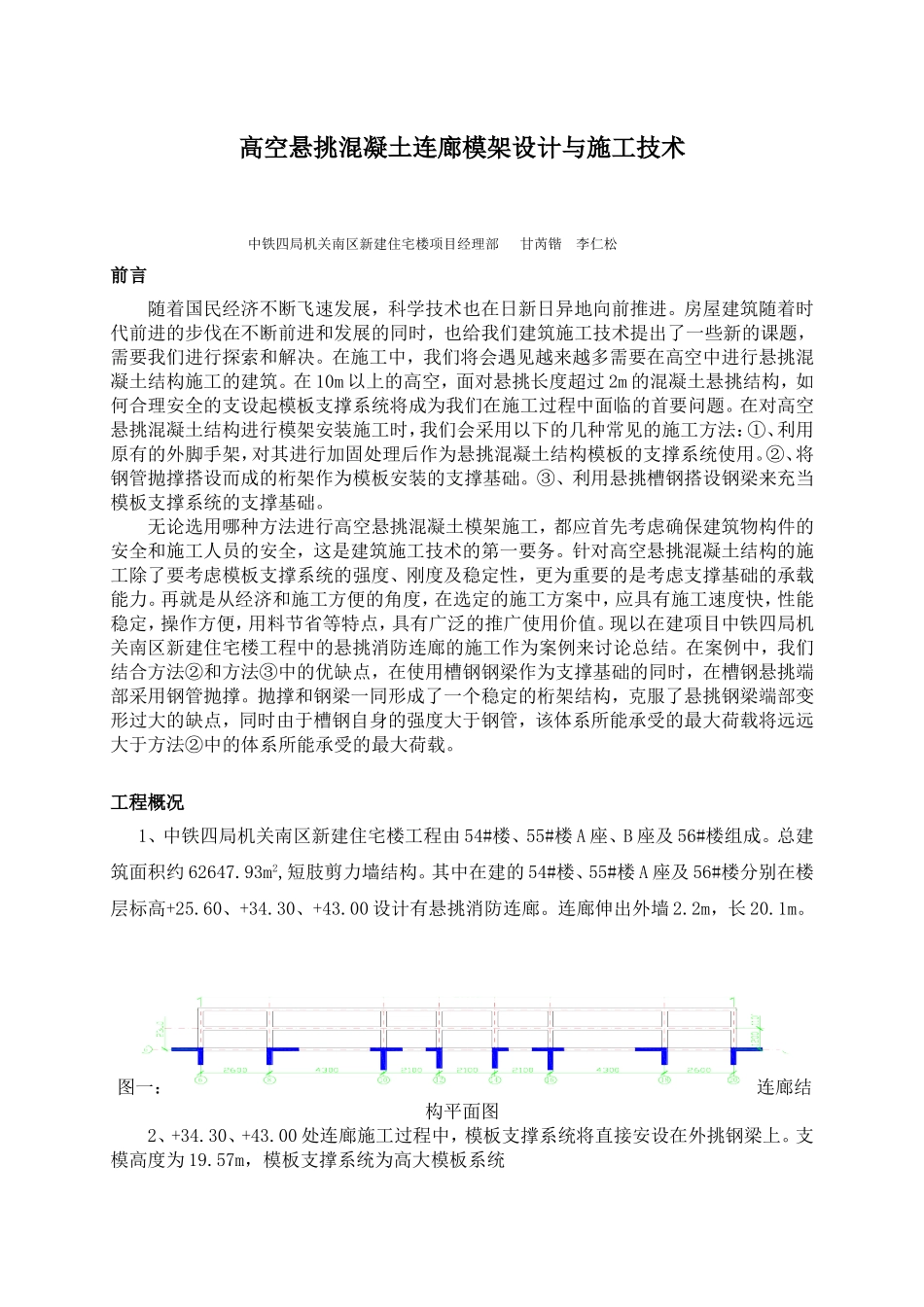

高空悬挑混凝土连廊模架设计与施工技术中铁四局机关南区新建住宅楼项目经理部甘芮锴李仁松前言随着国民经济不断飞速发展，科学技术也在日新日异地向前推进。房屋建筑随着时代前进的步伐在不断前进和发展的同时，也给我们建筑施工技术提出了一些新的课题，需要我们进行探索和解决。在施工中，我们将会遇见越来越多需要在高空中进行悬挑混凝土结构施工的建筑。在10m以上的高空，面对悬挑长度超过2m的混凝土悬挑结构，如何合理安全的支设起模板支撑系统将成为我们在施工过程中面临的首要问题。在对高空悬挑混凝土结构进行模架安装施工时，我们会采用以下的几种常见的施工方法：①、利用原有的外脚手架，对其进行加固处理后作为悬挑混凝土结构模板的支撑系统使用。②、将钢管抛撑搭设而成的桁架作为模板安装的支撑基础。③、利用悬挑槽钢搭设钢梁来充当模板支撑系统的支撑基础。无论选用哪种方法进行高空悬挑混凝土模架施工，都应首先考虑确保建筑物构件的安全和施工人员的安全，这是建筑施工技术的第一要务。针对高空悬挑混凝土结构的施工除了要考虑模板支撑系统的强度、刚度及稳定性，更为重要的是考虑支撑基础的承载能力。再就是从经济和施工方便的角度，在选定的施工方案中，应具有施工速度快，性能稳定，操作方便，用料节省等特点，具有广泛的推广使用价值。现以在建项目中铁四局机关南区新建住宅楼工程中的悬挑消防连廊的施工作为案例来讨论总结。在案例中，我们结合方法②和方法③中的优缺点，在使用槽钢钢梁作为支撑基础的同时，在槽钢悬挑端部采用钢管抛撑。抛撑和钢梁一同形成了一个稳定的桁架结构，克服了悬挑钢梁端部变形过大的缺点，同时由于槽钢自身的强度大于钢管，该体系所能承受的最大荷载将远远大于方法②中的体系所能承受的最大荷载。工程概况1、中铁四局机关南区新建住宅楼工程由54#楼、55#楼A座、B座及56#楼组成。总建筑面积约62647.93m2,短肢剪力墙结构。其中在建的54#楼、55#楼A座及56#楼分别在楼层标高+25.60、+34.30、+43.00设计有悬挑消防连廊。连廊伸出外墙2.2m，长20.1m。图一：连廊结构平面图2、+34.30、+43.00处连廊施工过程中，模板支撑系统将直接安设在外挑钢梁上。支模高度为19.57m，模板支撑系统为高大模板系统3、+25.60处连廊离地面为26.78m，通过施工的安全、经济和施工方便各个角度考虑。决定在+23.16处，选用6m长［20a槽钢，设置外挑钢梁。编制依据1、《中铁四局机关南区新建住宅楼工程施工图纸》2、《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130-2001）3、《建筑结构设计规范大全》4、《直缝电焊管》（GB/T13793）5、《碳素结构钢》（GB/T700）6、《建筑施工安全检查标准》（JGJ59-99）高支撑架模板设计1、设计参数（1）6轴到20轴区域模板支架搭设高度为19.57米，横向间距最大为1.5米；纵距为1.1米；步距1.2米；（2）梁基本尺寸为：梁XTL截面200mm×400~500mm，梁BZL截面200mm×400mm。板厚为8cm2、构造措施（1）立杆采用对接方式，相邻立杆的接头位置应错开布置在不同的布距内，错开距离≥500㎜，且与相近的横杆的距离不宜大于步距的三分之一。（2）横杆采用对接方式，上下横杆的接长位置应错开布置在不同的立杆纵距内，错开距离≥500㎜且避开跨中，且与相近的立杆的距离不宜大于纵距的三分之一。（3）剪刀撑设置在内外排立杆处。剪刀撑应联系3-4根立杆，斜杆与水平面的夹角为45°～60°。（4）连墙件可按二步三跨设置，采用单杆适长的横向平杆紧贴结构中预埋的钢管使用双扣件连接。（5）支撑设置通长扫地杆用直角扣件与立杆相固定。（6）所有扣件均使用双扣件的形式连接。3、结构布置（1）整个支撑架搭设高度为19.57m。（2）采用的钢管类型为ф48×3.5。（3）沿支架四周外立面满设剪刀撑，中间在13轴处设置一道剪刀撑。详见图：图2：剪刀撑平面布置图模板支撑架立杆布置：图3：模板支撑架立杆平面图板模板支撑节点详图图4：板模板支撑架立面图梁模板支撑节点详图图5：BZL模板支撑大样图6：XTL模板支撑大样以上模板支撑体系经PKPM施工设计软件对其进行支撑体系进行空间有限元分析，其体系是安全可靠的，在这里就不再对其计算过程进行赘述...
