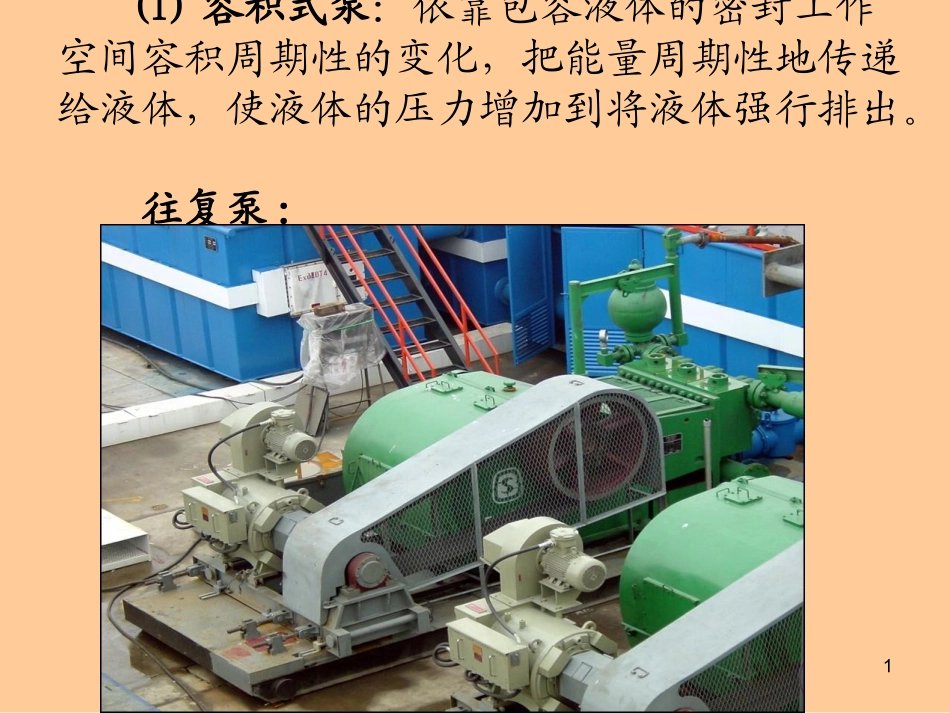

1(1)容积式泵:依靠包容液体的密封工作空间容积周期性的变化,把能量周期性地传递给液体,使液体的压力增加到将液体强行排出。往复泵:2第一章往复泵1.1概述泵是一种输送液体的机械,它把原动机的机械能或其它能源传递给液体,借以增加液体能量。根据结构特征和作用不同,泵可分为三个基本类型。3螺杆泵属于这一类。4(2)叶轮式泵依靠旋转的叶轮对液体的动力作用,把能量连续地传递给液体,使液体的速度能(为主)和压力能的能量增加,随后通过压出室将大部分速度能转换为压力能。如离心泵,轴流泵和旋涡泵属于这一类。5(3)其它类型泵如射流泵,6水锤泵等。7往复泵是一种典型的容积泵。它包容液体的密封工作空间容积由于活塞(或柱塞)的往复运动而产生周期性变化,从而把活塞(或柱塞)运动的机械能转变成为液体的压能。它在石油矿场上应用非常广泛。它常常用于高压下输送高粘度、大密度和高含砂量的液体,而流量相对较小。8在钻井过程中,需要携带出井底的岩屑和供给井底动力钻具的动力,这种用于向井底输送和循环钻井液的往复泵,被称为钻井泵或泥浆泵。9为了加固井壁,向井底注入高压水泥的往复泵被称为固井泵或水泥泵;10为了造成油层的人工裂缝,提高原油产量和采收率,用于向井内注入含有大量固体颗粒的液体或酸碱液体的往复泵,称为压裂泵;11在采油过程中,用于在井内抽汲原油的往复泵,称为抽油泵;等等。121.1.1往复泵的工作原理图1-1是卧式单缸单作用往复泵示意图。13工作时,动力机通过皮带,传动轴,齿轮等传动部件带动主轴及固定于其上的曲柄旋转。14当曲柄从水平位置自左向逆时针旋转时,活塞向右边亦即泵的动力端移动,液缸内形成一定的真空度,吸入池中的液体在液面压力Pa的作用下,推开吸入阀,进入液缸内,直到活塞移到右死点位置为止。这个过程,称作液缸的吸入过程。15曲柄继续转动,活塞开始向左亦即泵的液力端移动,缸套内液体受到挤压,压力升高,吸入阀关闭,直到缸内压力升高到大于排出管线上的压力,排出阀被推开,液体经排出阀和排出管排出,直到活塞移到左死点为止。这一过程称作液缸的排出过程。16曲柄连续旋转,每一周内活塞往复运动一次,单作用泵的液缸完成一次吸入和排出过程。在吸入和排出过程中,活塞移动的距离以s表示,称作活塞的行程长度:曲柄半径用r表示。它们之间的关系为:S=2r171.1.2往复泵的分类按照结构特点,石油矿场用拄复泵大致可按以下四方面分类:1.按缸数分:有单缸泵、双缸泵、三缸泵、四缸泵等。2.按作用方式分:有单作用式和双作用式两种。18单作用式泵如图1-1所示,其活塞在液缸内往复一次,该液缸作一次吸入和一次排出。19双作用式泵如图1-2所示,液缸被活塞分为两个工作室,无活塞杆的为前工作室,有活塞杆的为后工作室,每个室都有吸入和排出阀。双作用泵,活塞往复运动一次,其液缸完成吸入过程和排出过程各二次。20213.按液缸的布置方案及其相互位置分:有卧式泵、立式泵、V形泵、星形泵等。224.按活塞式样分:有活塞泵(如图1-1)23柱塞泵(图1—3)。24通常以泵的上述主要特点来区分各种不同类型的泵,如单缸单作用立式柱塞泵、双缸双作用卧式活塞泵、三缸单作用柱塞泵等。251.1.3往复泵的基本参数反映泵基本工作性能的参数有:1.泵的排量:泵的排量是指单位时间内泵通过管道所输送的液体量。排量通常以单位时间内的体积表示,称作体积排量,代表符号为Q,单位为l/s或m3/s。262.泵的压力:泵的压力通常指泵排出口处液体的压力,代表符号为P,单位为MPa。3.泵的功率和效率:单位时间内动力机传到往复泵主轴上的能量,称为泵的输入功率。以N主表示。27而单位时间内液体通过泵后所获得的能量称为泵的有效功率,或输出功率,以N表示。泵的功率单位一般为kw,现场也习惯用马力(HP)来表示。284.泵速泵速是指单位时间内活塞或柱塞的往复次数,也称作泵的冲次,以n表示,单位为冲/min。291.2往复泵的排量1.2.1往复泵的平均排量:往复泵的排量与活塞面积F(m2),活塞冲程S(m)以及冲程次数n(冲/min)有关。往复泵在单位时间内理论上应输送的液体体积,称作泵的理论平均排量Q理均。303132对于双作用往复泵,活塞往复一次,各液缸输送...
