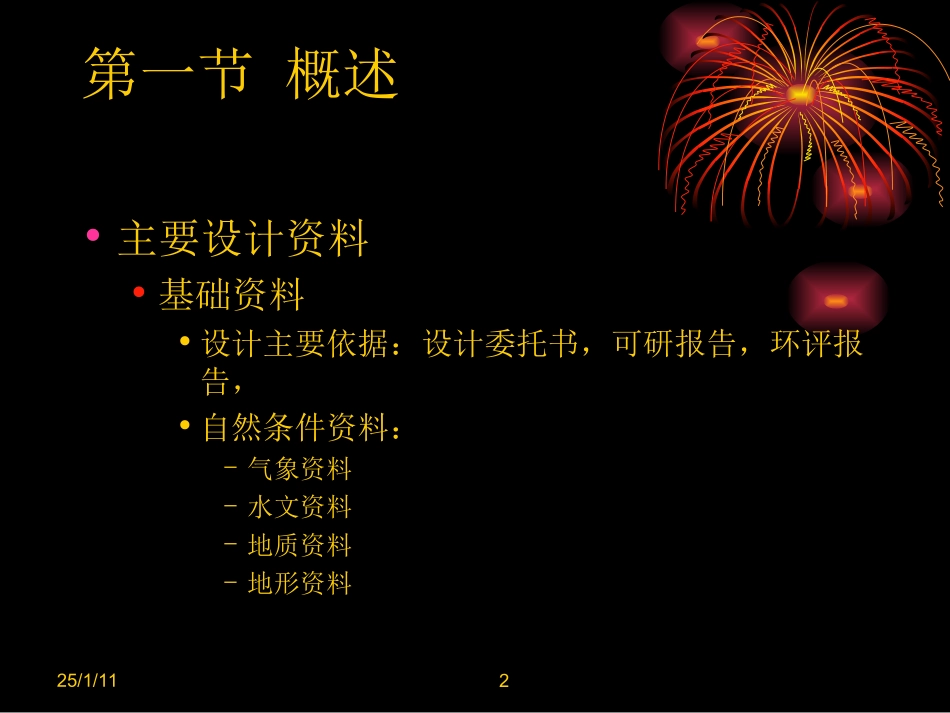

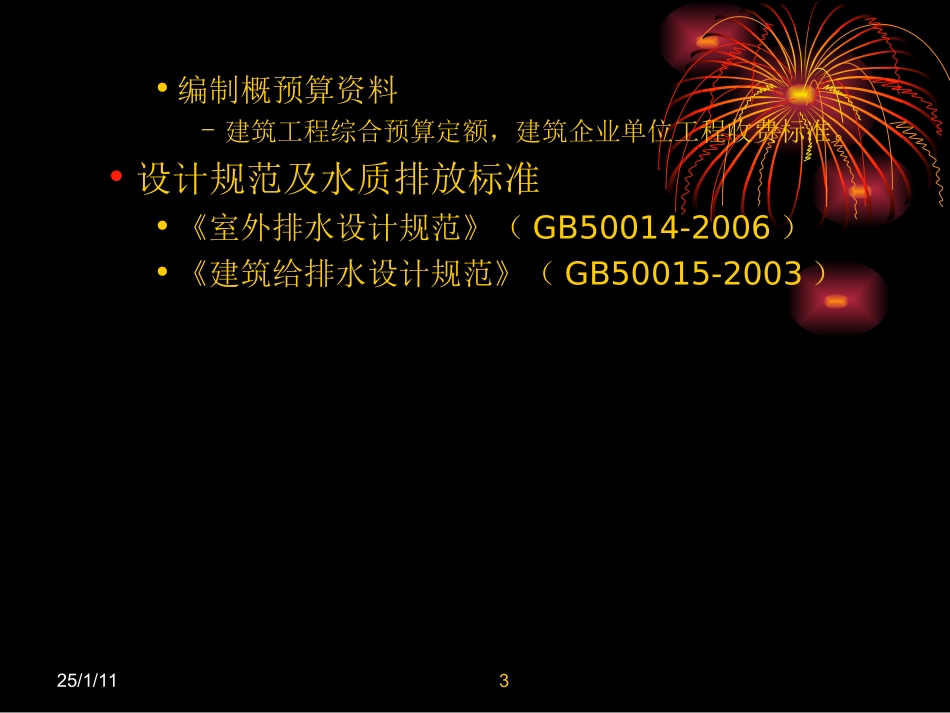

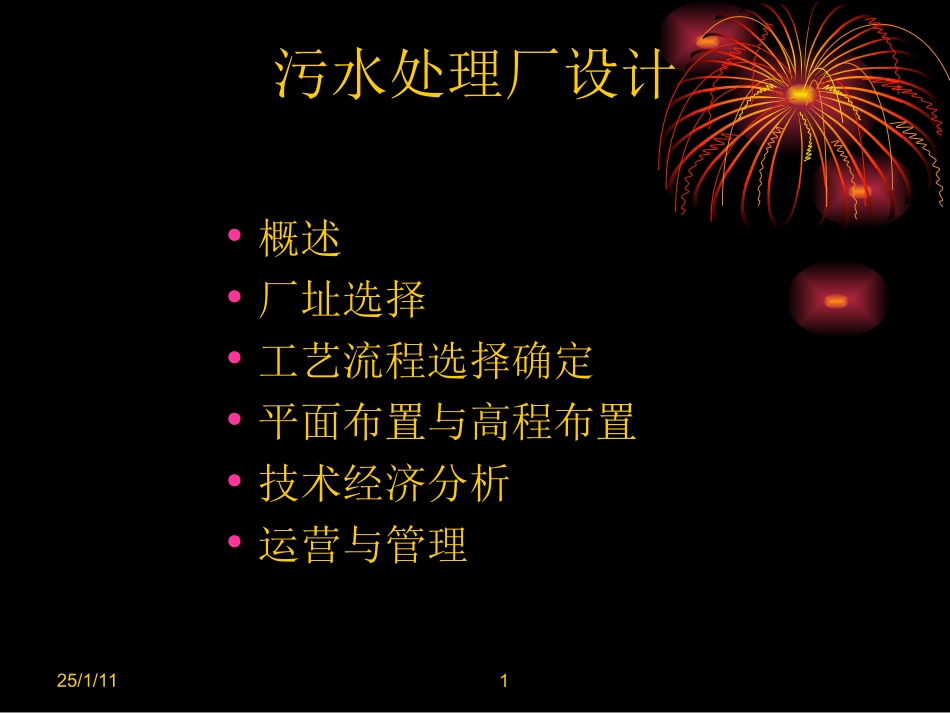

污水处理厂设计•概述•厂址选择•工艺流程选择确定•平面布置与高程布置•技术经济分析•运营与管理25/1/111第一节概述•主要设计资料•基础资料•设计主要依据：设计委托书，可研报告，环评报告，•自然条件资料：−气象资料−水文资料−地质资料−地形资料25/1/112•编制概预算资料−建筑工程综合预算定额，建筑企业单位工程收费标准。•设计规范及水质排放标准•《室外排水设计规范》（GB50014-2006）•《建筑给排水设计规范》（GB50015-2003）25/1/113•设计原则•基础数据可靠•厂址选择合理•工艺先进实用•总体布置考虑周全•避免二次污染•运行管理方便•近期与远期结合•满足安全要求25/1/114污水处理厂的基本建设程序污水处理厂的基本建设程序规划规划项目建议书项目建议书工程可行性研究报告工程可行性研究报告初步设计初步设计扩大初步设计扩大初步设计施工图设计施工图设计土建施工设备安装土建施工设备安装设计院设计院审批审批批准批准评审评审评审评审设计监理设计监理施工监理施工监理设计院设计院调试运行调试运行批准批准施工安装单位施工安装单位25/1/115•设计内容与步骤设计前期工作、初步设计、和施工图设计•前期工作•项目建议书：−项目必要性与依据−项目内容与范围，规模、建设地点与初步设想−资料情况、建设条件、协作关系−投资估算与筹措−经济与社会效益初步分析25/1/116•可行性研究报告−前言−综述−设计水量与水质−废水处理工艺流程选择、方案比较与推荐−处理构筑物工艺设计−土建工程、公用工程及总图设计−管理机构、劳动定员、建设进度−投资估算与资金筹措−财务与工程效益分析−结论与存在问题−附件：总平面布置图，工艺流程图，立项批文25/1/117•初步设计•设计说明书•主要材料与设备表•工程概算书•设计图纸−总体布置图−处理厂平面图−工艺流程图−主要处理构筑物工艺图−主要构筑物及辅助建筑的建筑图−供配电系统布置图−自动控制仪表布置图−通风采暖设计系统图25/1/118•施工图设计•总平面图•处理工艺流程图•设计总说明•构筑物及建筑物平面图•设备安装与施工图•非标设备加工详图•材料与设备明细表•施工图预算•设计文件编制25/1/119第二节厂址选择25/1/1110选择厂址或站址(在工厂、企业内，往往将污水处理厂称为废水站)时，一般应考虑以下一些问题：（1）厂址应选在地质条件较好的地方。地基较好，承载力较大，地下水位较低，便于施工。（2）处理厂应尽量少占土地和不占良田。同时，要考虑今后有适当的发展余地。（3）要考虑周围环境卫生条件。（4）处理厂应设在靠近电源的地方，并考虑排水、排泥的方便。（5）处理厂应选择在不受洪水威胁的地方，否则应考虑防洪措施。25/1/1111第三节厂、站处理方法和流程的选择25/1/1112一、城镇污水厂的流程按照处理效率，污水厂可以分为三级：一级处理厂沉淀法二级处理厂生物处理法一级加强处理厂化学混凝沉淀法化学生物絮凝处理生物处理法25/1/1113一级污水处理厂一级处理（沉淀法）一级强化污水处理厂一级强化处理（混凝沉淀法）一级强化污水处理厂一级强化处理（快速生化法）二级生化污水处理厂25/1/1119高碑店污水处理厂工艺流程图邯郸市东污水处理厂工艺流程图二、工业废水的处理(1)本厂工业废水的特点，包括污染环境的是有毒物、有机物，还是特殊物质(如油、酸、碱、悬浮物等)，水量多少，变化如何；(2)循环给水和压缩废水量的可能性；(3)回收利用废水中的有用物质的方式方法；(4)废水排入城市沟道的可能性；(5)生活污水情况。在具体确定工厂的废水处理方案之前，先要调查研究下列各点：25/1/1125(1)确定废水的处理要求；(2)经过处理后的废水是循环使用、灌溉农田、排入城市沟道，还是排放入天然水体；(3)哪些废水就地(车间)解决，哪些废水集中处理，哪些废水就地进行预处理后再集中处理，哪些废水能同本厂生活污水一起处理。在调查研究的基础上，顺次解决下列各问题：在解决上述问题后，可研究各分散处理和集中处理的方法和流程。25/1/1126第四节污水厂的平面布置25/1/1130平面布置的原则(1)布置应紧凑，以减少处理厂占地面积和连接管(沟道)的长度，并应考虑工作人员...
