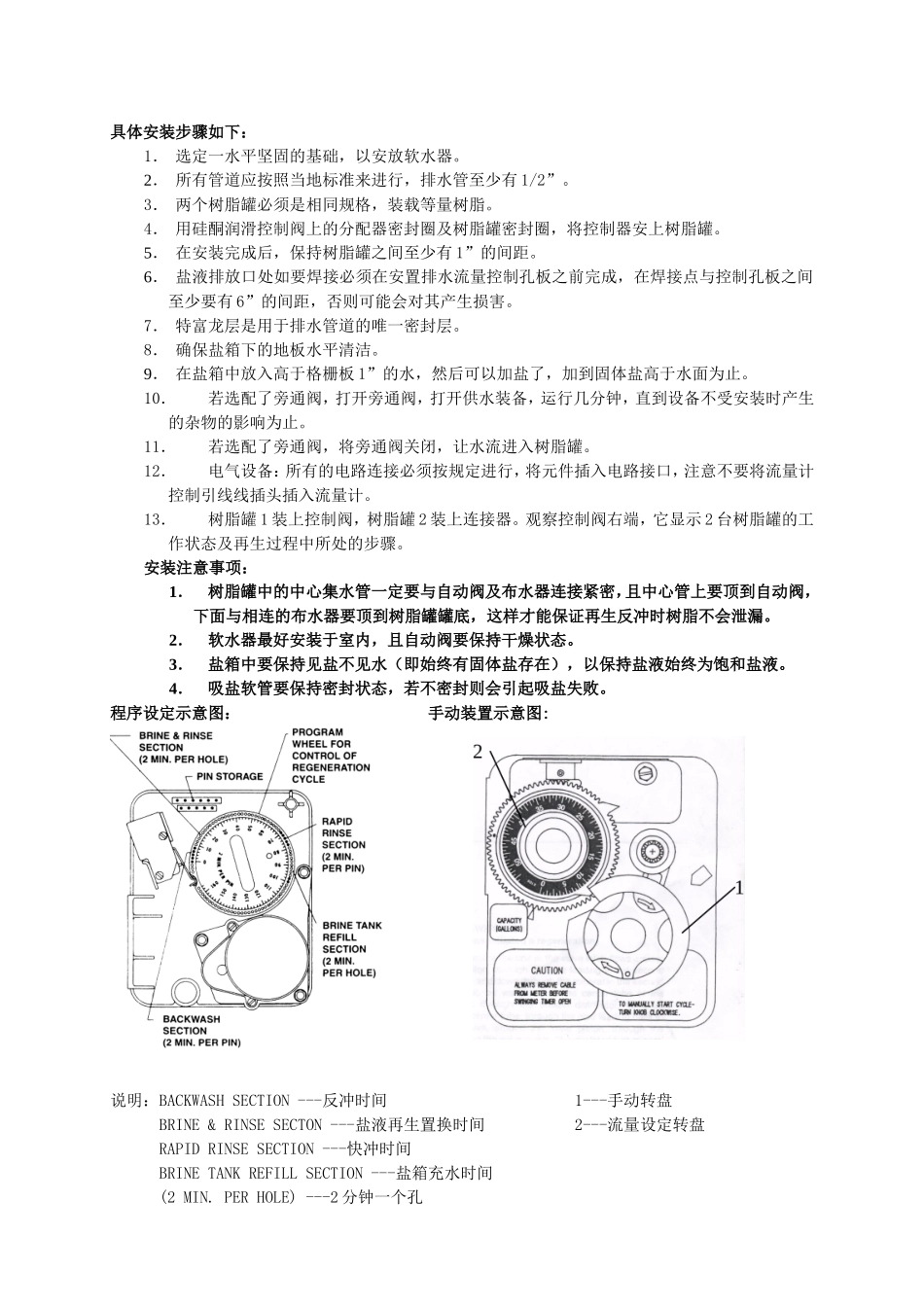

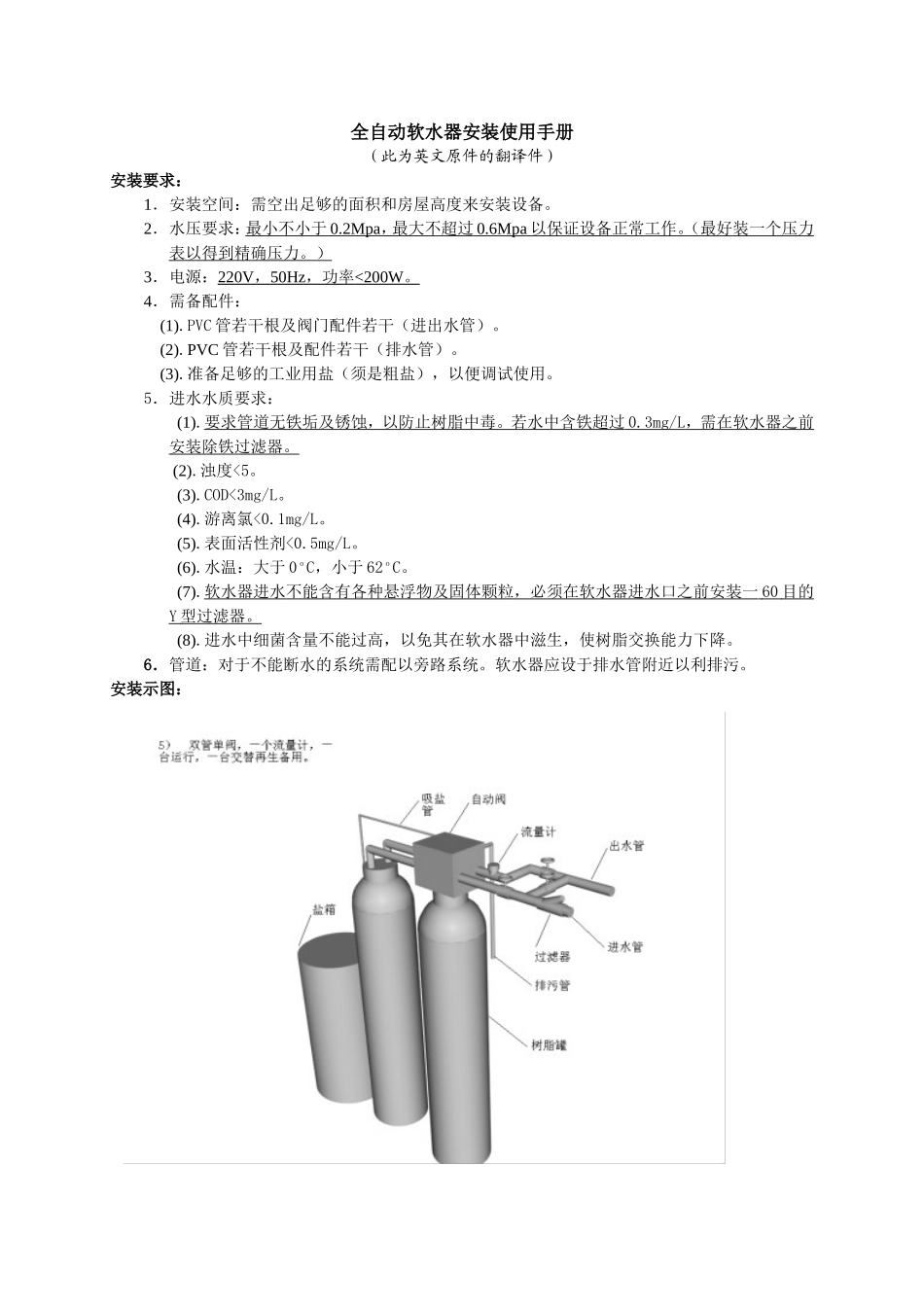

全自动软水器安装使用手册(此为英文原件的翻译件)安装要求:1.安装空间:需空出足够的面积和房屋高度来安装设备。2.水压要求:最小不小于0.2Mpa,最大不超过0.6Mpa以保证设备正常工作。(最好装一个压力表以得到精确压力。)3.电源:220V,50Hz,功率<200W。4.需备配件:(1).PVC管若干根及阀门配件若干(进出水管)。(2).PVC管若干根及配件若干(排水管)。(3).准备足够的工业用盐(须是粗盐),以便调试使用。5.进水水质要求:(1).要求管道无铁垢及锈蚀,以防止树脂中毒。若水中含铁超过0.3mg/L,需在软水器之前安装除铁过滤器。(2).浊度<5。(3).COD<3mg/L。(4).游离氯<0.1mg/L。(5).表面活性剂<0.5mg/L。(6).水温:大于0οC,小于62οC。(7).软水器进水不能含有各种悬浮物及固体颗粒,必须在软水器进水口之前安装一60目的Y型过滤器。(8).进水中细菌含量不能过高,以免其在软水器中滋生,使树脂交换能力下降。6.管道:对于不能断水的系统需配以旁路系统。软水器应设于排水管附近以利排污。安装示图:出水管11/2"进水管11/2"排污管3/4"具体安装步骤如下:1.选定一水平坚固的基础,以安放软水器。2.所有管道应按照当地标准来进行,排水管至少有1/2”。3.两个树脂罐必须是相同规格,装载等量树脂。4.用硅酮润滑控制阀上的分配器密封圈及树脂罐密封圈,将控制器安上树脂罐。5.在安装完成后,保持树脂罐之间至少有1”的间距。6.盐液排放口处如要焊接必须在安置排水流量控制孔板之前完成,在焊接点与控制孔板之间至少要有6”的间距,否则可能会对其产生损害。7.特富龙层是用于排水管道的唯一密封层。8.确保盐箱下的地板水平清洁。9.在盐箱中放入高于格栅板1”的水,然后可以加盐了,加到固体盐高于水面为止。10.若选配了旁通阀,打开旁通阀,打开供水装备,运行几分钟,直到设备不受安装时产生的杂物的影响为止。11.若选配了旁通阀,将旁通阀关闭,让水流进入树脂罐。12.电气设备:所有的电路连接必须按规定进行,将元件插入电路接口,注意不要将流量计控制引线线插头插入流量计。13.树脂罐1装上控制阀,树脂罐2装上连接器。观察控制阀右端,它显示2台树脂罐的工作状态及再生过程中所处的步骤。安装注意事项:1.树脂罐中的中心集水管一定要与自动阀及布水器连接紧密,且中心管上要顶到自动阀,下面与相连的布水器要顶到树脂罐罐底,这样才能保证再生反冲时树脂不会泄漏。2.软水器最好安装于室内,且自动阀要保持干燥状态。3.盐箱中要保持见盐不见水(即始终有固体盐存在),以保持盐液始终为饱和盐液。4.吸盐软管要保持密封状态,若不密封则会引起吸盐失败。程序设定示意图:手动装置示意图:说明:BACKWASHSECTION---反冲时间1---手动转盘BRINE&RINSESECTON---盐液再生置换时间2---流量设定转盘RAPIDRINSESECTION---快冲时间BRINETANKREFILLSECTION---盐箱充水时间(2MIN.PERHOLE)---2分钟一个孔PROGRAMWHEELFORCONTROLOFREGENERATIONCYCLE---再生控制程序设定齿轮程序设定:再生程序在出厂前已经设定好了,但根据当地的实际情况可做适当调整。1.反冲时间调整:从零刻度开始的一组插销代表了反冲时间(一个孔两分钟),增加插销即增加反冲时间。2.盐液再生置换时间调整:从反冲插销结束后的一组插孔数决定了再生置换时间(一个孔两分钟),调整孔的数目即调整再生置换时间。3.快冲时间调整:从再生置换结束后的一组插销决定了快冲时间(一个孔两分钟),调整插销的数目即调整快冲时间。4.盐箱冲水时间调整:快冲后的一组插孔决定了盐箱充水时间,调整插孔数目即可调整充水时间。备注:在决定盐箱充水的这组插孔后总有两个插销,这是用来结束循环的,当再生时间已确定,将时间控制器拨回到起始位置。在确定周期产水量之后,将计量齿轮转到该水量位置(将齿轮拉起,这样你可以自由地转动它,将其转至周期产水量的位置)。最后:1.将计量线插入计量器。2.检查旁通阀。3.将设备装好。4.插上电源,开启进水阀,让软水器开始工作。(若要停止运行,关闭进水阀即可。)运行程序:1.正常工作:硬水进入水处理器,经过树脂层交换,软水进入底部的集水器,尔后上...
