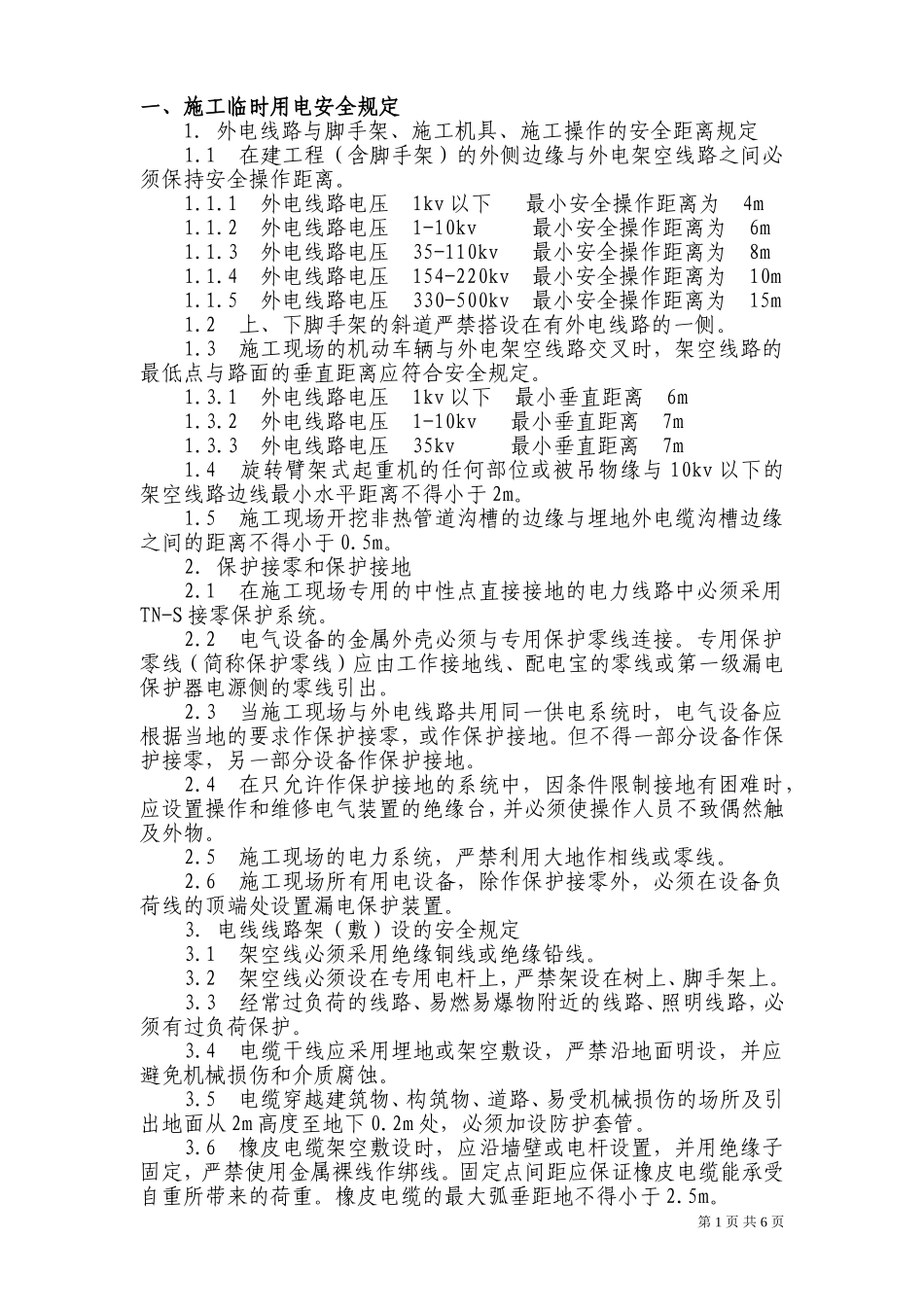

一、施工临时用电安全规定1．外电线路与脚手架、施工机具、施工操作的安全距离规定1.1在建工程（含脚手架）的外侧边缘与外电架空线路之间必须保持安全操作距离。1.1.1外电线路电压1kv以下最小安全操作距离为4m1.1.2外电线路电压1-10kv最小安全操作距离为6m1.1.3外电线路电压35-110kv最小安全操作距离为8m1.1.4外电线路电压154-220kv最小安全操作距离为10m1.1.5外电线路电压330-500kv最小安全操作距离为15m1.2上、下脚手架的斜道严禁搭设在有外电线路的一侧。1.3施工现场的机动车辆与外电架空线路交叉时，架空线路的最低点与路面的垂直距离应符合安全规定。1.3.1外电线路电压1kv以下最小垂直距离6m1.3.2外电线路电压1-10kv最小垂直距离7m1.3.3外电线路电压35kv最小垂直距离7m1.4旋转臂架式起重机的任何部位或被吊物缘与10kv以下的架空线路边线最小水平距离不得小于2m。1.5施工现场开挖非热管道沟槽的边缘与埋地外电缆沟槽边缘之间的距离不得小于0.5m。2．保护接零和保护接地2.1在施工现场专用的中性点直接接地的电力线路中必须采用TN-S接零保护系统。2.2电气设备的金属外壳必须与专用保护零线连接。专用保护零线（简称保护零线）应由工作接地线、配电宝的零线或第一级漏电保护器电源侧的零线引出。2.3当施工现场与外电线路共用同一供电系统时，电气设备应根据当地的要求作保护接零，或作保护接地。但不得一部分设备作保护接零，另一部分设备作保护接地。2.4在只允许作保护接地的系统中，因条件限制接地有困难时，应设置操作和维修电气装置的绝缘台，并必须使操作人员不致偶然触及外物。2.5施工现场的电力系统，严禁利用大地作相线或零线。2.6施工现场所有用电设备，除作保护接零外，必须在设备负荷线的顶端处设置漏电保护装置。3．电线线路架（敷）设的安全规定3.1架空线必须采用绝缘铜线或绝缘铅线。3.2架空线必须设在专用电杆上，严禁架设在树上、脚手架上。3.3经常过负荷的线路、易燃易爆物附近的线路、照明线路，必须有过负荷保护。3.4电缆干线应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。3.5电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，必须加设防护套管。3.6橡皮电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁使用金属裸线作绑线。固定点间距应保证橡皮电缆能承受自重所带来的荷重。橡皮电缆的最大弧垂距地不得小于2.5m。第1页共6页3.7室内配线必须采用绝缘导线。采用瓷瓶、瓷（塑料）夹等敷设，距路面高度不得小于2.5m。4．开关箱的安全规定4.1每台用电设备应有各自专用的开关箱，必须实行“一机一闸一箱一漏”制，严禁用同一个开关电器直接控制二台以上用电设备（含插座）。4.2开关箱中必须装设漏电保护器。4.3开关箱内的漏电保护器的额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。4.4使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅产品。其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s。4.5进入开关箱的电源线，严禁用插销连接。5．维修时的安全规定5.1配电屏（盘）或配电线路维修时，应悬挂停电标志牌。停、送电必须由专人负责。5.2对配电箱、开关箱进行检查、维修时，必须将其前一级相应的电源开关分闸断电，严禁带电作业。5.2.1送电操作顺序为：总配电箱—分配电箱—开关箱5.2.2停电操作顺序为：开关箱—分配电箱—总配电箱（出现电气故障的紧急情况除外）5.3熔断器的熔体更换时，严禁用不符合原规格的熔体代替。6．自备发电机的安全规定6.1电力为400/200v的自备发电机组的排烟管道必须伸出室外。发电机组及其控制配电室内严禁存放储油桶。6.2发电机组电源应与外电线路电源联锁，严禁并列运行。7．照明及信号灯的安全规定7.1需要夜间工作的塔式起重机，应设置正对工作面的投光灯。塔身高于30m时，应在塔顶和`臂架端部装设防撞红色信号灯。7.2对于夜间影响飞机或车辆通行的在建工程或机械设备，必须安装设置醒目的红色信号灯，其电源应设在施工现场电源总开关的前侧。7.3停电后，操作人员需要及时撤离现场的特殊工程，必须装设自备电源的应急照明。7.4对下...
