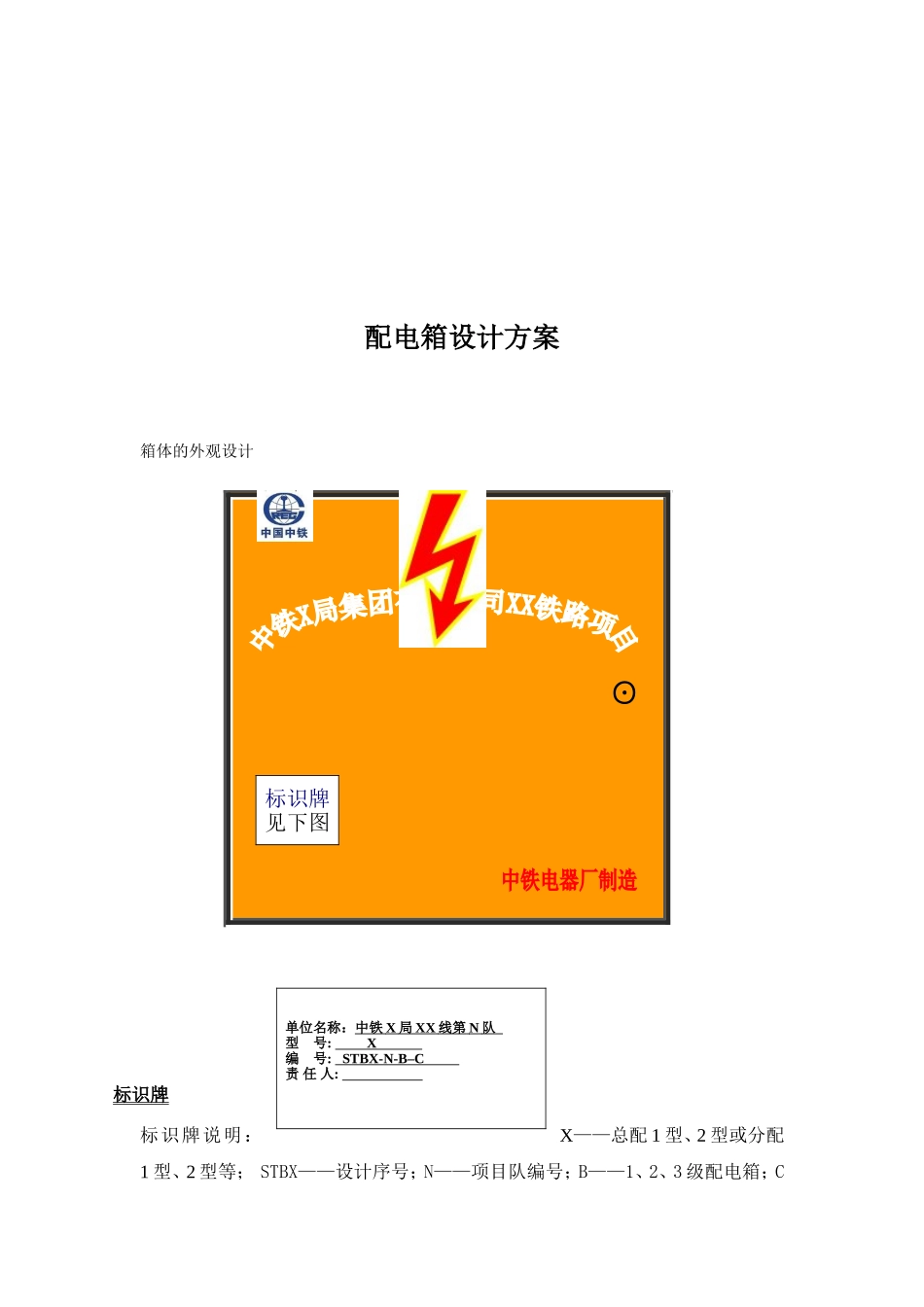

工地用临时配电箱项目单位：项目名称：工地用临时配电箱设计单位：时间：2010年目录箱体的外观设计配电箱设计依据箱体的结构图实物图及用途说明配电箱设计方案箱体的外观设计☉标识牌见下图标识牌标识牌说明：X——总配1型、2型或分配1型、2型等；STBX——设计序号；N——项目队编号；B——1、2、3级配电箱；C单位名称：中铁X局XX线第N队型号:X编号:STBX-N-B–C责任人:——台数编号。配电箱设计依据：此类配电箱的设计方案是根据JGJ46-2005《施工现场临时用电安全技术规范》设计的。具体标准如下：1.配电系统设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域分配电箱与开关箱的距离不小于30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备(含插座)。(来源JGJ46-2005）2.配电箱、开关箱采用冷轧钢板材料制作，钢板厚度为末端箱为1.2mm分配箱为1.5mm，箱体表面用防护漆做防腐处理。(来源JGJ46-20058.1.7条)3.配电箱、开关箱需配备支架的，支架高度一般采用1m左右高，根据实际情况相应调整。（来源JGJ46-20058.1.8条）4.配电箱的电器安装板上分设N线端子板和PE线端子板。N线端子板与金属电器安装板绝缘；PE线端子板与金属电器安装板做电气连接。金属箱门与金属箱体通过采用编织软铜线做电气连接。（来源JGJ46-20058.1.11条）5.配电箱、开关箱内的连接线采用铜芯绝缘导线。导线绝缘的颜色标志为黄、绿红、淡蓝分别为三火一零。配置并排列整齐，导线分支接头采用焊接并做绝缘包扎。（来源JGJ46-20058.1.12条）6.箱体大小跟据用电的实际情况加工生产。（来源JGJ46-20058.1.14条）7.箱内电器的配置参考。(来源J46-20058.2.1—8.2.5条）8.开关电箱中漏电断路器额定动作电流，额定动作时间采用30mA，0.1s；分配电箱中漏电断路器额定动作电流，额定动作时间采用50mA，0.2s和100mA,0.2s。（来源GB6829和GB13955条）以下是设计的几种箱体的结构图实物图及用途：DZ20Y∣630/3300图01结构图DZ20L∣250/4300DZ20L∣250/4300DZ20L∣250/4300DZ15LE∣100/490DZ15LE∣100/490图01实物图箱体大小700*1600*600（宽*高*厚）1、说明:图01配电箱命名为总配1#配电箱,适用于钢筋棚的用电负荷较多的场所，每个回路都有漏电断路器，具备漏电保护功能，并且主开关是透明的断路器，具有明显的断开点。这种配电箱主要落地安装。此配电箱可以同时连接五个分配电箱包括功率100KW左右的3台，40KW左右的分配箱2台。图02HR6∣400/30DZ20L∣400/3N300图02实物图箱体大小600*1200*350（宽*高*厚）2、说明：图02配电箱命名为总配2#配电箱，适用于铁路工地的大负荷用电设备，有漏电断路器和刀开关，具备漏电保护功能和明显的断开点。这种配电箱主要是落地安装，并且此电箱可承受用电设备的功率在150KW以上的电机。DZ20Y∣225/430160ADZ15∣100/330DZ15∣100/330DZ20L∣160/430DZ15LE∣100/490DZ15LE∣100/490HR6∣250/30图03图03实物图箱体大小800*700*250（宽*高*厚）3、说明:图03配电箱命名为分配3#配电箱，适用于钢筋棚的用电负荷较多的场所，每个回路都有漏电断路器，具备漏电保护功能，并且每个回路都装有透明的断路器，具有明显的断开点。根据X局临时配电要求，“一级一闸”制因此分配电箱只能直接连接末端箱三个，功率分别为70KW左右的一台，40KW左右的两台。此配电箱的最大优点是在于防止因农民工在实际用电操作过程中不规则的使用，直接连接用电电机。而出现的用电危险。HR6∣250/30DZ20L∣250/430图04图04实物图箱体大小500*600*250（宽*高*厚）4、说明:图04配电箱命名为开关箱4#配电箱，这种配电箱适用于铁路工地的大负荷用电设备用电设备额定功率在100KW左右，有漏电断路器和刀开关，具备漏电保护功能和明显的断开点。此配电箱主要是挂墙使用。此配电箱作为末端电箱与用电设备之间实行“一机一闸”制，严禁“一闸多机”。HR6∣160/30DZ15LE∣100/490图05图05实物图箱体大小400*500*220（宽*高*厚）5、说明:图05配电箱命...
