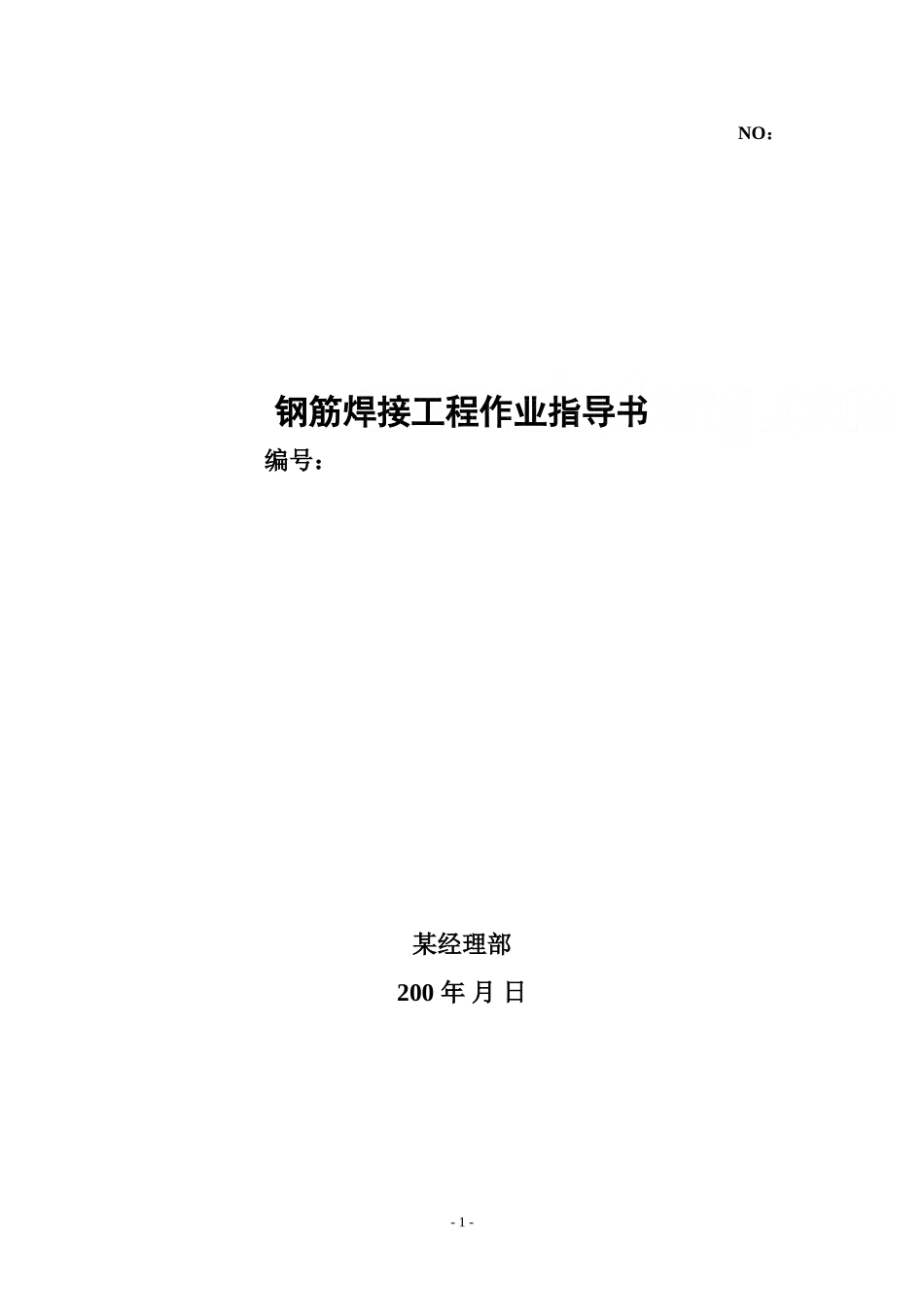

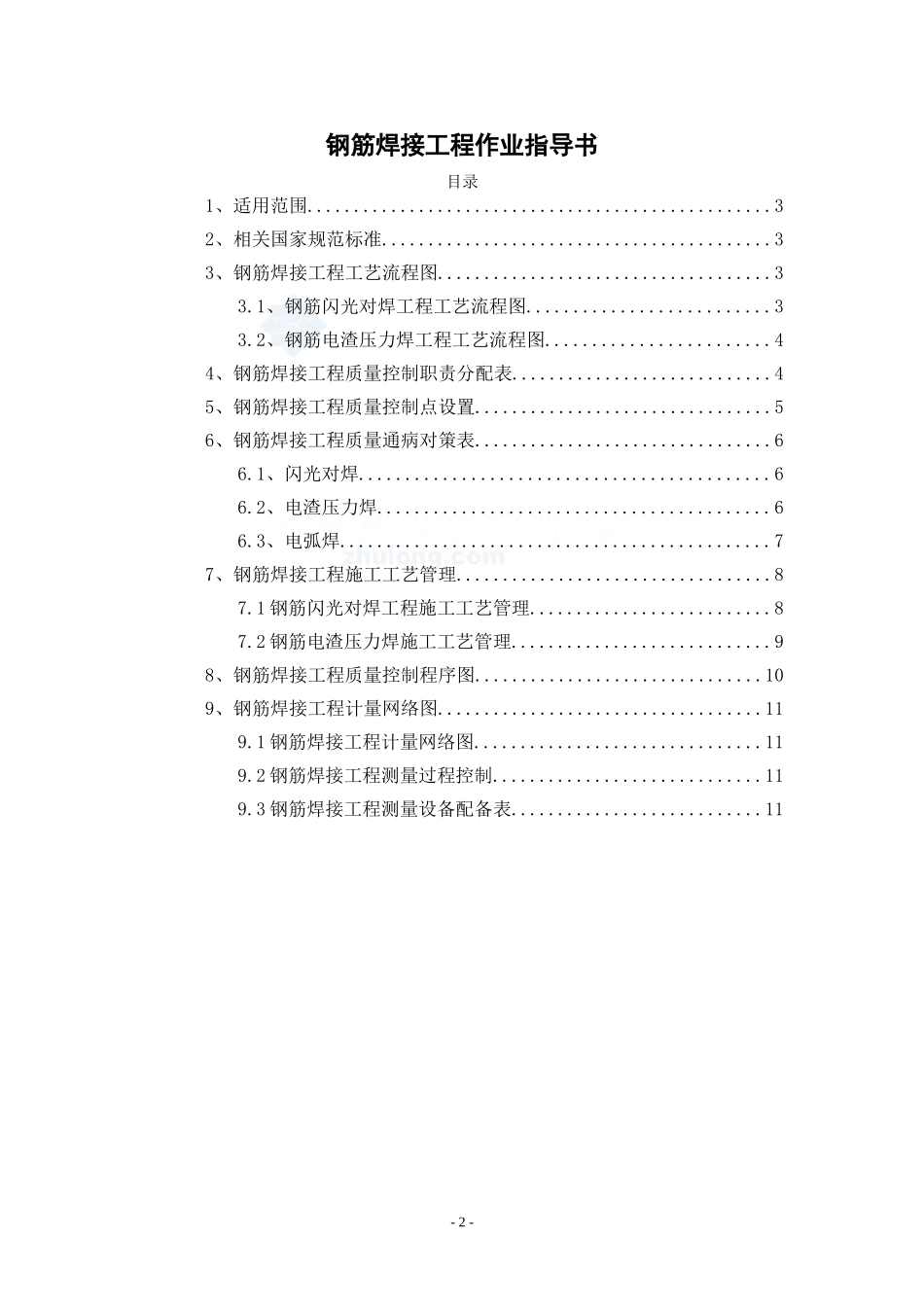

NO:钢筋焊接工程作业指导书编号:某经理部200年月日-1-钢筋焊接工程作业指导书目录1、适用范围..................................................32、相关国家规范标准..........................................33、钢筋焊接工程工艺流程图....................................33.1、钢筋闪光对焊工程工艺流程图..........................33.2、钢筋电渣压力焊工程工艺流程图........................44、钢筋焊接工程质量控制职责分配表............................45、钢筋焊接工程质量控制点设置................................56、钢筋焊接工程质量通病对策表................................66.1、闪光对焊............................................66.2、电渣压力焊..........................................66.3、电弧焊..............................................77、钢筋焊接工程施工工艺管理..................................87.1钢筋闪光对焊工程施工工艺管理..........................87.2钢筋电渣压力焊施工工艺管理............................98、钢筋焊接工程质量控制程序图...............................109、钢筋焊接工程计量网络图...................................119.1钢筋焊接工程计量网络图...............................119.2钢筋焊接工程测量过程控制.............................119.3钢筋焊接工程测量设备配备表...........................11-2-钢筋焊接工程作业指导书1、适用范围本作业指导适用于工业与民用建筑钢筋焊接工程的施工操作。2、相关国家规范标准《钢筋焊接及验收规程》(JGJ18-2003)、《钢筋焊接接头试验方法标准》(JGJ/T27-2001)。3、钢筋焊接工程工艺流程图3.1、钢筋闪光对焊工程工艺流程图-3-3.2、钢筋电渣压力焊工程工艺流程图4、钢筋焊接工程质量控制职责分配表工程名称目标项目检查项目质量标准质量保证关联部门技术材料工长试验班组钢筋焊接(闪光对焊、电弧焊、电渣压力焊)工程焊条焊剂质量合格证合格证填写内容齐全√△轴线垂直、无倾斜接头垂直度符合规范规定△√操作工具夹具不变形、不松动√△操作执行工艺标准△△√焊包饱满、均匀钢筋端头端头平直、倾斜过大切去△√操作按操作规程施工△△√焊接接头无裂纹、夹渣、气孔、焊瘤、烧穿和弧坑焊条、焊剂不得受潮√△钢筋端头钢筋端头无油污、铁锈△√焊接电流焊接电流及通电时间等工艺参数由试焊确定,√△△试件检验试件制作随机取样△√△试件试验极限强度、弯曲性能合格△√△主筋无烧伤夹具质量应能够夹紧钢筋,无松动√△引弧位置不在主筋上引弧△√钢筋间相互位置钢筋上部应临时固定,避免摆动摇晃造成钢筋间打火烧伤△√√为主管;△为相关-4-烘烤焊药检查钢筋端头质量检查焊接设备及夹具固定焊接夹具药盒接通电源引弧稳弧加压顶锻保温收集剩余焊药、拆除夹具敲掉熔渣、检查焊头质量5、钢筋焊接工程质量控制点设置工程名称质量目标分项项目管理点设置基本要求对策措施检查工具及检验方法质量责任人钢筋焊接工程钢筋接头轴线垂直,焊包饱满、均匀,无气孔夹渣,强度及弯曲性能满足要求轴线偏心倾斜随时检查1.轴线偏移不大于0.1d或不超过2mm2.弯折角度不大于4°1.施工前检查上道工序质量2.操作钢筋卡具随时检查3.焊后夹具不易过早放松4.对使用工具经常检测和调整5.加强工序自检用钢直尺、焊缝量规检查焊工焊包饱满、均匀,无气孔夹渣焊剂原材料及操作者技能1.焊条、焊剂干燥,无受潮现象;2.焊工持证上岗;3.焊接工艺参数经试验确定1.施工前焊剂必须烘干2.钢筋端头倾斜过大应切掉3.钢筋直径的大小应选择合适焊接电流和通电时间4.操作者取得合格证后方能上岗施工检查焊工上岗证;试焊试验报告;焊条、焊剂烘干情况施工员焊接电压经常检查电压在规定电压条件下施焊在焊机配电箱内安装电压表,随时检查电压波动情况观察电压表焊工试焊确定焊接参数试焊结果符合设计要求按照钢筋级别、规格及焊接方式确定工艺参数外观检查及强度检查施工员焊接接头成品质量抽样检验符合机械性能要求除预应力钢筋采用模拟试件外,其他焊接接头均...
