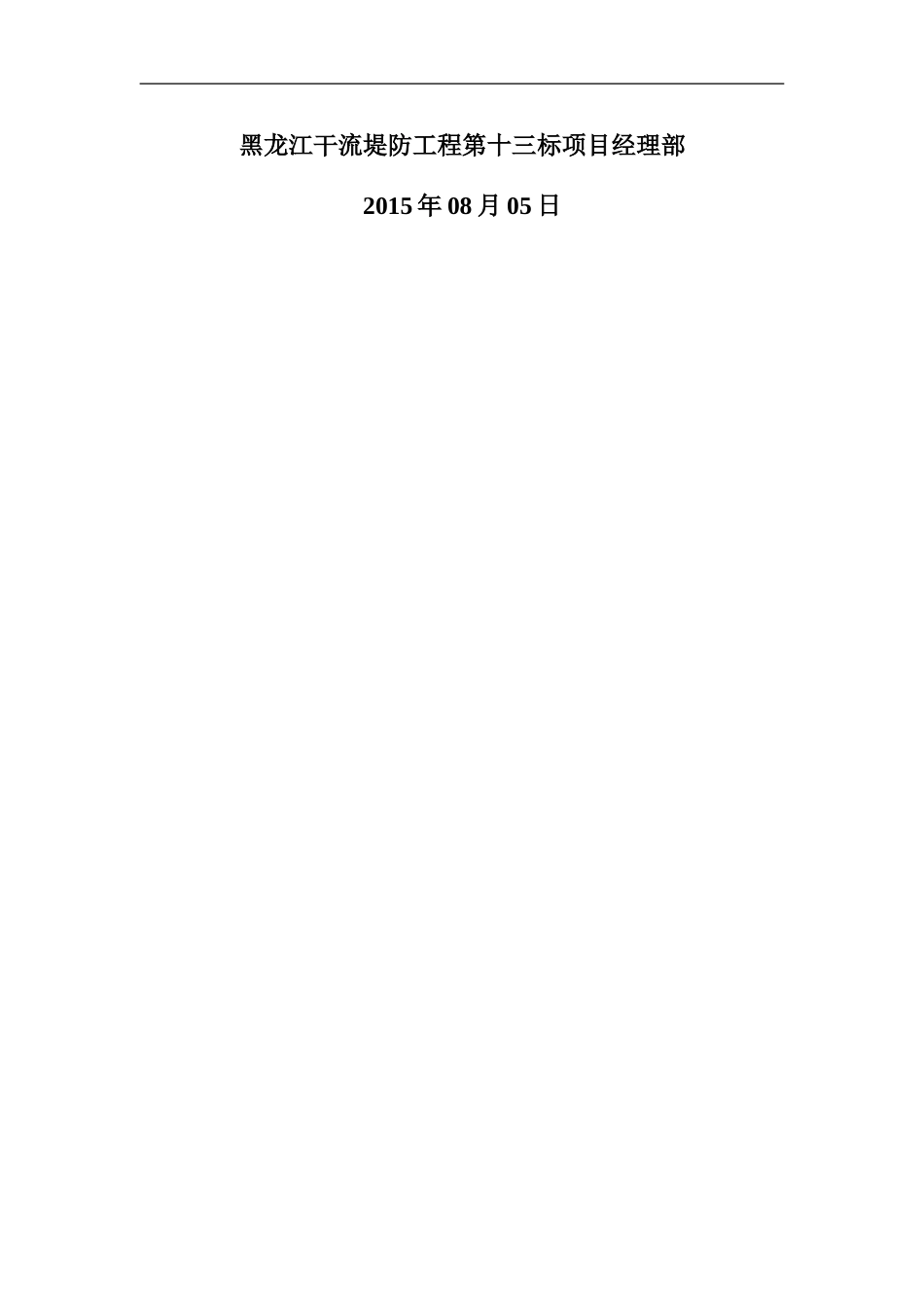

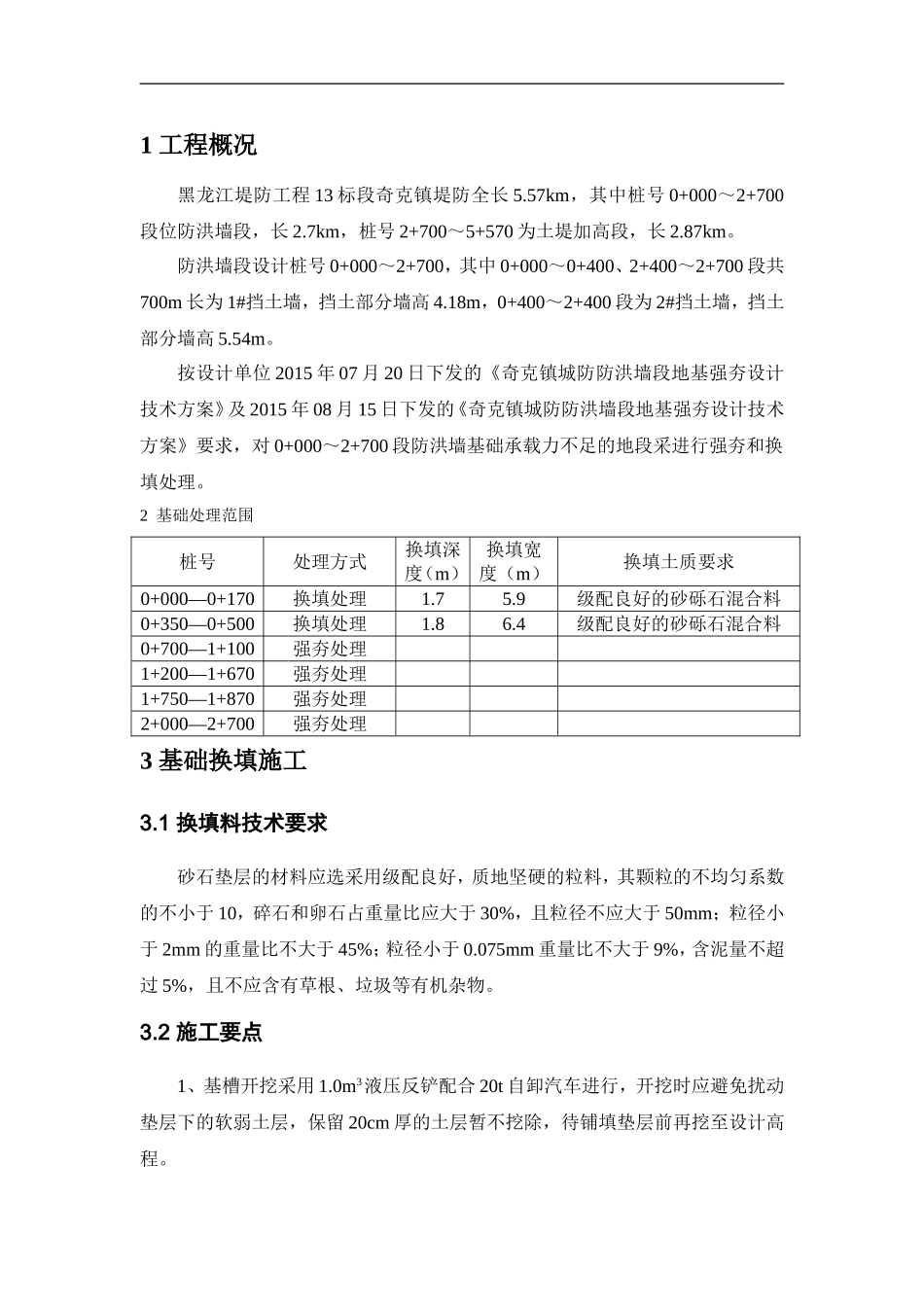

黑龙江干流堤防工程第十三标奇克镇堤防防洪墙基础处理施工方案浙江省第一水电建设集团股份有限公司黑龙江干流堤防工程第十三标项目经理部2015年08月05日1工程概况黑龙江堤防工程13标段奇克镇堤防全长5.57km，其中桩号0+000～2+700段位防洪墙段，长2.7km，桩号2+700～5+570为土堤加高段，长2.87km。防洪墙段设计桩号0+000～2+700，其中0+000～0+400、2+400～2+700段共700m长为1#挡土墙，挡土部分墙高4.18m，0+400～2+400段为2#挡土墙，挡土部分墙高5.54m。按设计单位2015年07月20日下发的《奇克镇城防防洪墙段地基强夯设计技术方案》及2015年08月15日下发的《奇克镇城防防洪墙段地基强夯设计技术方案》要求，对0+000～2+700段防洪墙基础承载力不足的地段采进行强夯和换填处理。2基础处理范围桩号处理方式换填深度（m）换填宽度（m）换填土质要求0+000—0+170换填处理1.75.9级配良好的砂砾石混合料0+350—0+500换填处理1.86.4级配良好的砂砾石混合料0+700—1+100强夯处理1+200—1+670强夯处理1+750—1+870强夯处理2+000—2+700强夯处理3基础换填施工3.1换填料技术要求砂石垫层的材料应选采用级配良好，质地坚硬的粒料，其颗粒的不均匀系数的不小于10，碎石和卵石占重量比应大于30%，且粒径不应大于50mm；粒径小于2mm的重量比不大于45%；粒径小于0.075mm重量比不大于9%，含泥量不超过5%，且不应含有草根、垃圾等有机杂物。3.2施工要点1、基槽开挖采用1.0m3液压反铲配合20t自卸汽车进行，开挖时应避免扰动垫层下的软弱土层，保留20cm厚的土层暂不挖除，待铺填垫层前再挖至设计高程。2、基槽开挖时，边开挖边进行排水，防止基础被水浸泡。3、换填料在拌和场（3+000处）进行掺配，掺配比例为砂：碎石=40%：60%。由2m3装载机装15t自卸汽车运至现场，推土机分层推平碾压。分层厚度20—30cm，蛙式打夯机夯实。3.3质量检验1、砂石换填地基的施工质量可采用环刀法、灌入仪、静力触探、轻型重力触探、重型动力触探或标准灌入试验等方法进行检验。2、换填地基的施工质量检验必须分层进行。应在每层的压实系数符合设计要求后铺填上层土。3、采用环刀法检验垫层的施工质量时，取样点应位于每层厚度的2/3深度处检验点数量：对基槽每10—20m不应少于1个点。采用灌入仪或动力触探检验垫层的施工质量时，每分层检验点的间距应小于4m。4强夯处理施工4.1施工技术要求强夯参数一览表强夯工艺试夯区强夯区夯击范围超出建筑物边线1m超出建筑物边线1m加固深度1—1.4m、0—3.6m1—1.4m、0—3.6m夯击遍次两遍满夯点夯2遍，满夯1遍满夯能量300～500KN·m300～500KN·m满夯布置1/4锤印搭接1/4锤印搭接满夯击数2-5击2-5击间隔时间2d2d收锤标准1、最后两击平均夯沉量不宜大于50mm；2、夯坑周围降起不宜大于200mm。1、最后两击平均夯沉量不宜大于50mm；2、夯坑周围降起不宜大于200mm。加固后地基承载力fak≥120kpafak≥120kpa4.2主要工程量强夯主要工程量表桩号宽度（m）长度（m）面积（m2）备注0+000—0+4006.640026400+400—0+4106.6～710680+410—2+39071980138602+390—2+4007～6.610682+400—2+7006.63001980合计2700186164.3主要应用标准和规范1、《建筑地基处理技术规程》JGJ79-20022、《软土地基技术规程》YSJ209-92YBJ25-923、《工程测量规范》GB50026-934、《建筑地基基础工程质量验收规范》GB50202-20025、《岩土工程验收和施工质量评定标准》YB9010-984.4施工准备1、技术准备施工队在施工现场配置施工技术员一名、试验员一名、质检员一名，要求熟悉现行标准、规范、图纸，具有娴熟的独立工作能力，同时配置必需的测量仪器，检测仪器等。2、机具准备根据施工任务量，以及工期、质量要求，配置足够数量，能够满足工程正常使用的机械设备，配置合理，保证各工序质量达到标准要求。机械设备配备表序号设备名称型号生产厂家吨位数量1履带吊W1001抚顺12液压反铲1.0m3小松13夯锤1014脱钩器13、人员配置管理人员：3人施工人员：5人4.5施工工艺1、工艺流程施工放样→施工便道整理→清表→基础开挖至设计高程→开挖减振沟→回填30cm厚砂砾石垫层→强夯→夯平、压实→高程测量→承载力检测→施工放样→检测交验。2...
