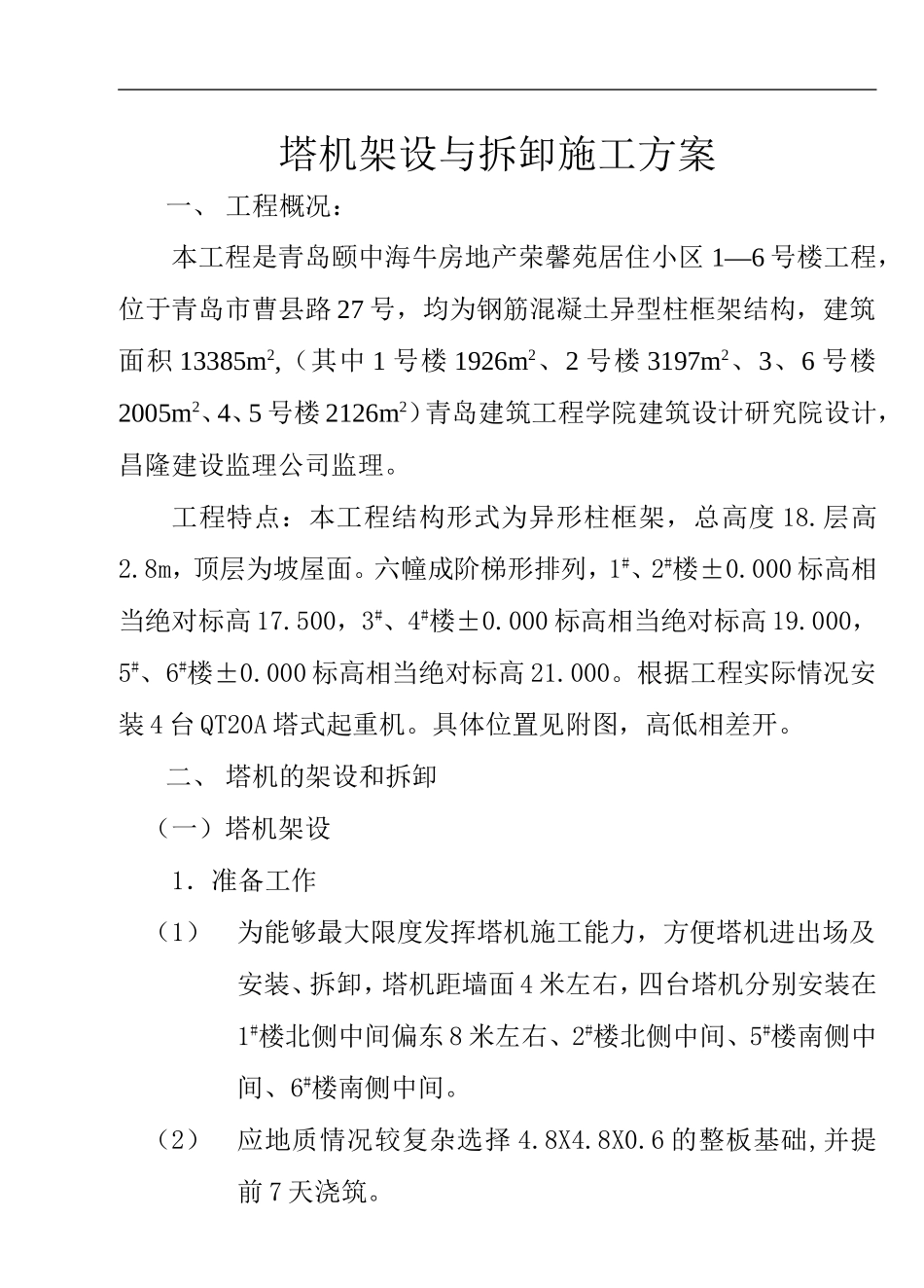

塔机架设与拆卸施工方案_第1页
1/7

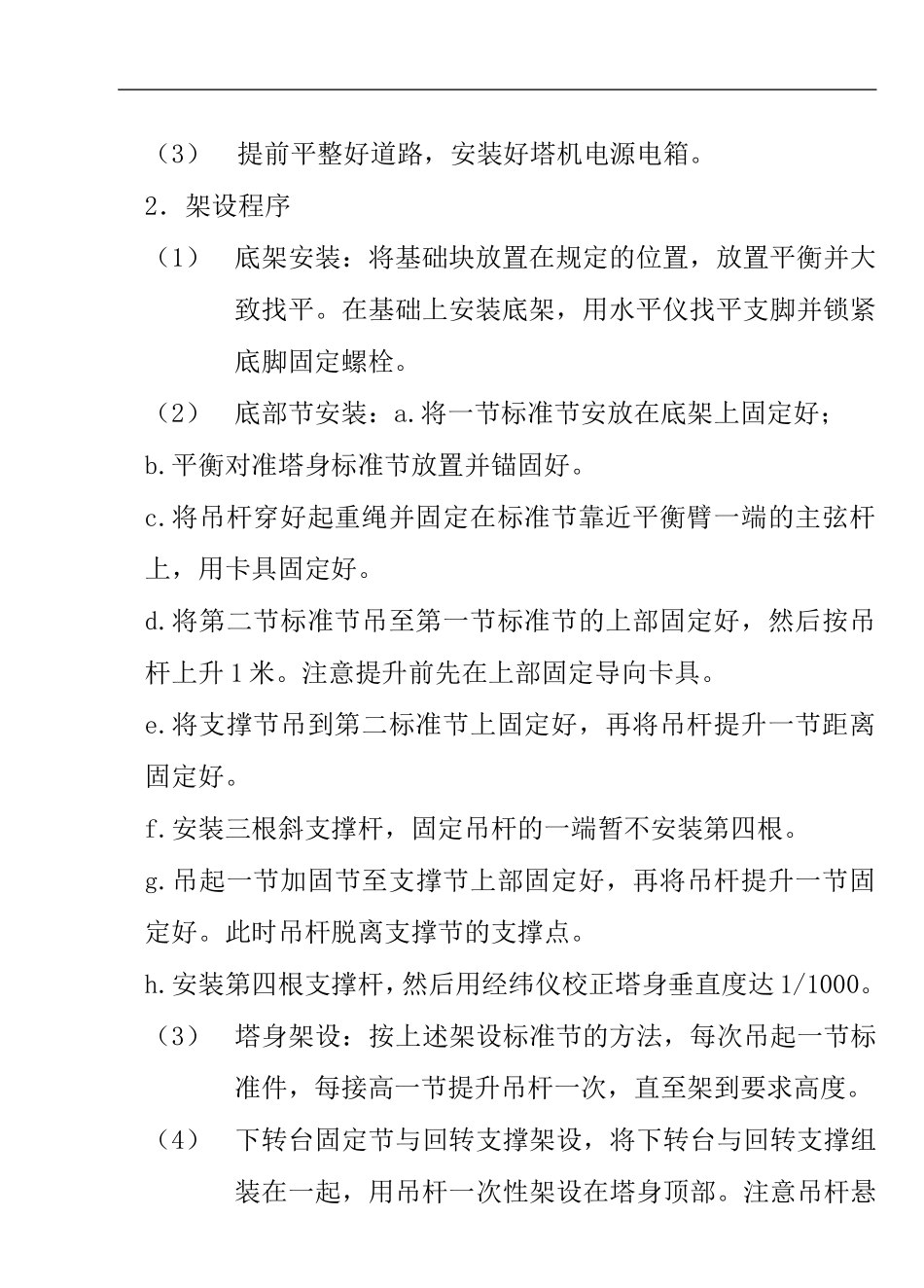

塔机架设与拆卸施工方案_第2页
2/7

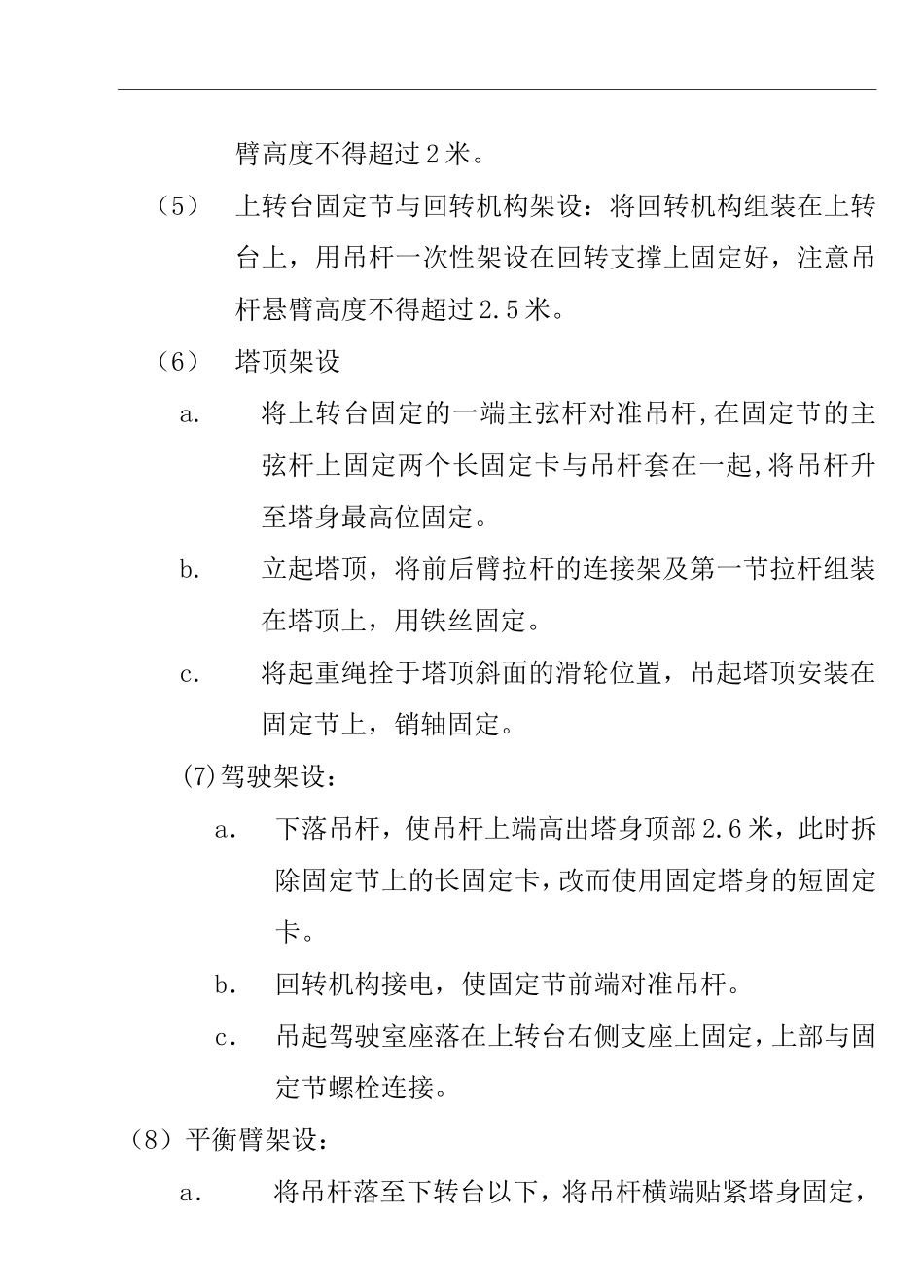

塔机架设与拆卸施工方案_第3页
3/7
塔机架设与拆卸施工方案一、工程概况:本工程是青岛颐中海牛房地产荣馨苑居住小区1—6号楼工程,位于青岛市曹县路27号,均为钢筋混凝土异型柱框架结构,建筑面积13385m2,(其中1号楼1926m2、2号楼3197m2、3、6号楼2005m2、4、5号楼2126m2)青岛建筑工程学院建筑设计研究院设计,昌隆建设监理公司监理。工程特点:本工程结构形式为异形柱框架,总高度18.层高2.8m,顶层为坡屋面。六幢成阶梯形排列,1#、2#楼±0.000标高相当绝对标高17.500,3#、4#楼±0.000标高相当绝对标高19.000,5#、6#楼±0.000标高相当绝对标高21.000。根据工程实际情况安装4台QT20A塔式起重机。具体位置见附图,高低相差开。二、塔机的架设和拆卸(一)塔机架设1.准备工作(1)为能够最大限度发挥塔机施工能力,方便塔机进出场及安装、拆卸,塔机距墙面4米左右,四台塔机分别安装在1#楼北侧中间偏东8米左右、2#楼北侧中间、5#楼南侧中间、6#楼南侧中间。(2)应地质情况较复杂选择4.8X4.8X0.6的整板基础,并提前7天浇筑。(3)提前平整好道路,安装好塔机电源电箱。2.架设程序(1)底架安装:将基础块放置在规定的位置,放置平衡并大致找平。在基础上安装底架,用水平仪找平支脚并锁紧底脚固定螺栓。(2)底部节安装:a.将一节标准节安放在底架上固定好;b.平衡对准塔身标准节放置并锚固好。c.将吊杆穿好起重绳并固定在标准节靠近平衡臂一端的主弦杆上,用卡具固定好。d.将第二节标准节吊至第一节标准节的上部固定好,然后按吊杆上升1米。注意提升前先在上部固定导向卡具。e.将支撑节吊到第二标准节上固定好,再将吊杆提升一节距离固定好。f.安装三根斜支撑杆,固定吊杆的一端暂不安装第四根。g.吊起一节加固节至支撑节上部固定好,再将吊杆提升一节固定好。此时吊杆脱离支撑节的支撑点。h.安装第四根支撑杆,然后用经纬仪校正塔身垂直度达1/1000。(3)塔身架设:按上述架设标准节的方法,每次吊起一节标准件,每接高一节提升吊杆一次,直至架到要求高度。(4)下转台固定节与回转支撑架设,将下转台与回转支撑组装在一起,用吊杆一次性架设在塔身顶部。注意吊杆悬臂高度不得超过2米。(5)上转台固定节与回转机构架设:将回转机构组装在上转台上,用吊杆一次性架设在回转支撑上固定好,注意吊杆悬臂高度不得超过2.5米。(6)塔顶架设a.将上转台固定的一端主弦杆对准吊杆,在固定节的主弦杆上固定两个长固定卡与吊杆套在一起,将吊杆升至塔身最高位固定。b.立起塔顶,将前后臂拉杆的连接架及第一节拉杆组装在塔顶上,用铁丝固定。c.将起重绳拴于塔顶斜面的滑轮位置,吊起塔顶安装在固定节上,销轴固定。(7)驾驶架设:a.下落吊杆,使吊杆上端高出塔身顶部2.6米,此时拆除固定节上的长固定卡,改而使用固定塔身的短固定卡。b.回转机构接电,使固定节前端对准吊杆。c.吊起驾驶室座落在上转台右侧支座上固定,上部与固定节螺栓连接。(8)平衡臂架设:a.将吊杆落至下转台以下,将吊杆横端贴紧塔身固定,收回起重绳。b.在塔顶顶端,平衡臂前端及平衡重吊架前端,各固定一吨滑转一个,起重绳按规定绕穿,最后固定在平衡臂前端,臂架尾部拴一根溜绳。c.启动起升机构,慢慢拉紧起重绳,将平衡臂缓缓拉起,使其根部铰点接近固定节铰点。当两铰点对正后销上销轴。d.松开平衡臂根部的起重绳。起重绳按规定绕穿,最后固定在塔顶。启动起升机构,慢慢拉紧起重绳,同时向后拉紧溜绳。将起重臂拉起一个角度。借此将平衡臂向上拉至位置停住。连接平衡臂拉杆,销上销轴。e.拉杆连接完毕,慢慢松动刹车,放松起重绳,使拉杆缓缓拉紧。f.吊起两块平衡重安放在平衡臂尾部。(9)起重臂架设:a.起重臂在地面上对接并装上起重跑车,穿绕并拉紧变幅绳,将跑车固定在臂架首节。安装起重臂前后拉杆,用铁丝固定在上弦上。b.起重臂根部和塔顶顶部各固定一个滑轮,第五节臂前部固定一吨滑轮两个,臂架尾部拴上溜绳。c.将起重机绳按规定顺序穿好,向上至塔顶顶部固定,卸下固定节前端的滑轮。d.启动起升机构,慢慢拉紧起重绳,将臂架缓缓拉起,使其根部铰点接近固定节铰点。当两铰点对正后销上销轴。e.解下起重绳,退出根部...
