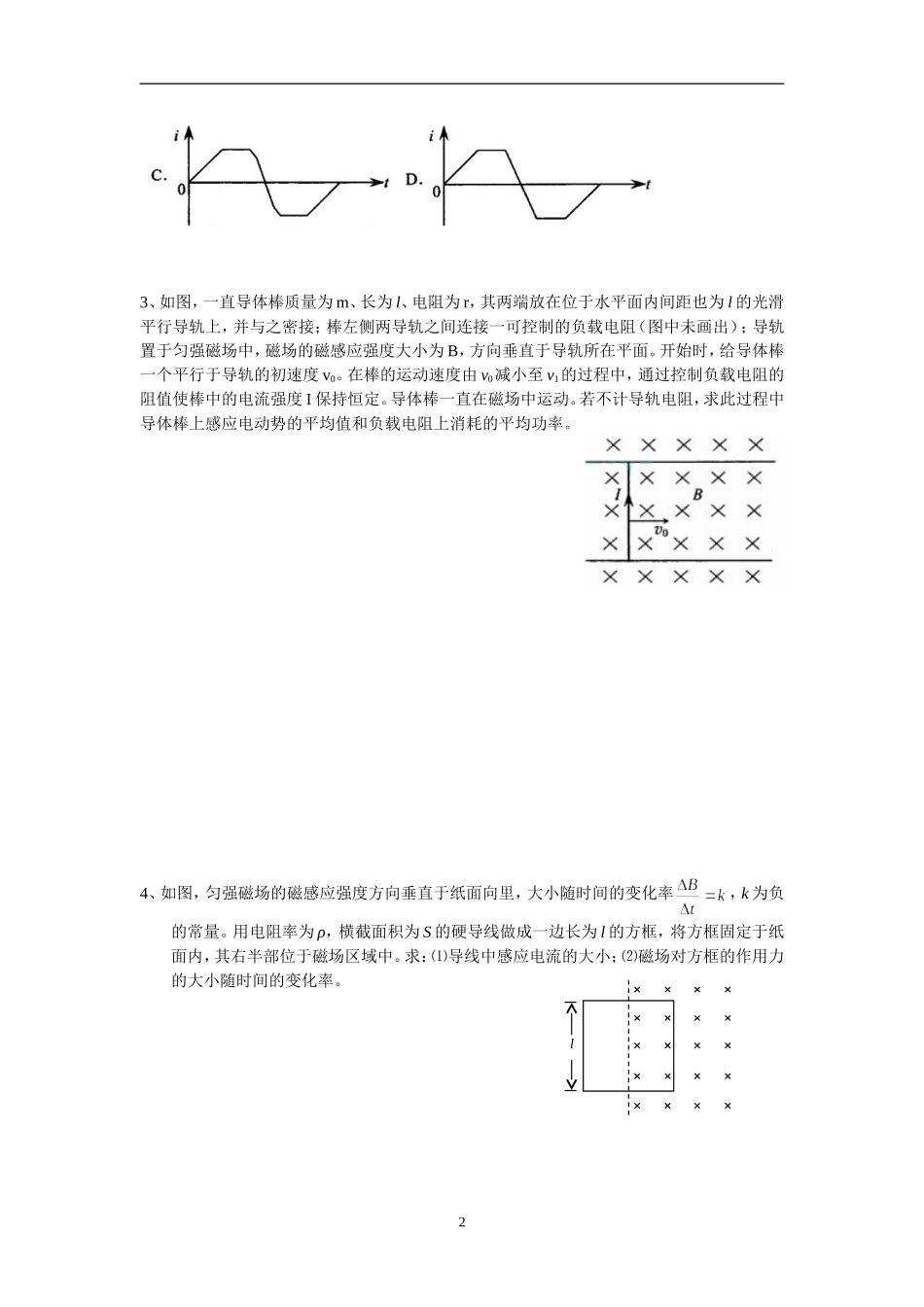

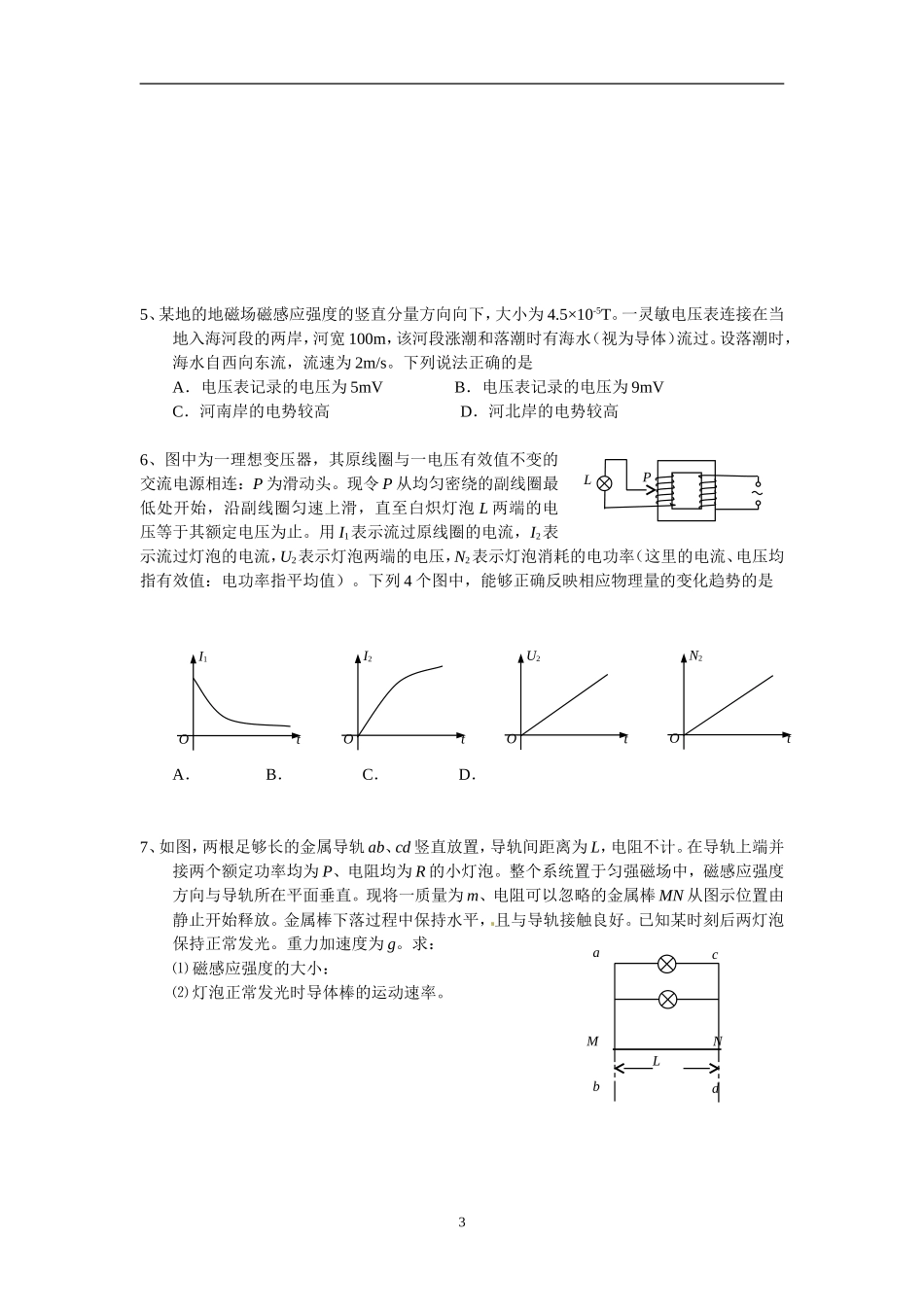

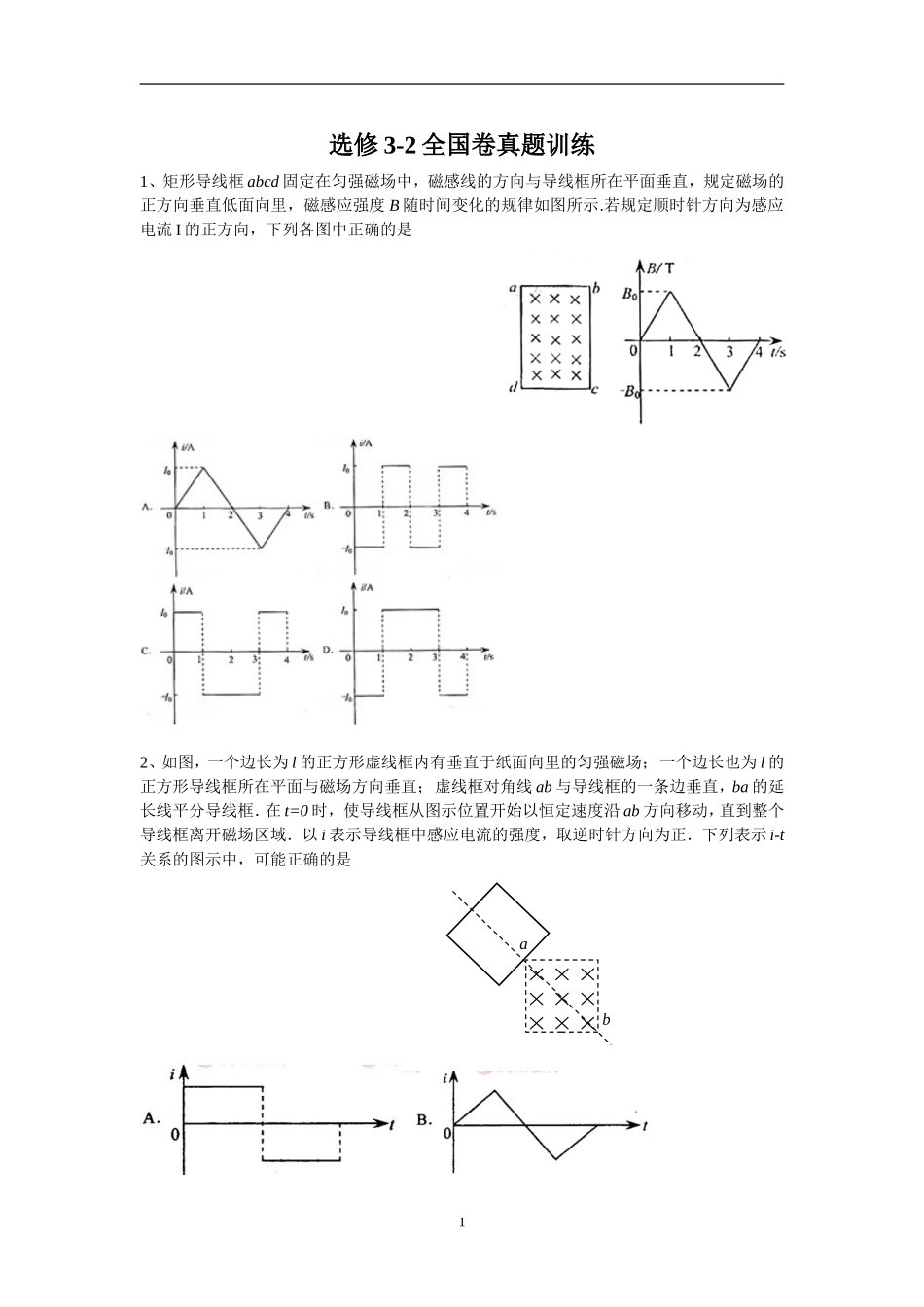

选修3-2全国卷真题训练1、矩形导线框abcd固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直低面向里，磁感应强度B随时间变化的规律如图所示.若规定顺时针方向为感应电流I的正方向，下列各图中正确的是2、如图，一个边长为l的正方形虚线框内有垂直于纸面向里的匀强磁场；一个边长也为l的正方形导线框所在平面与磁场方向垂直；虚线框对角线ab与导线框的一条边垂直，ba的延长线平分导线框．在t=0时，使导线框从图示位置开始以恒定速度沿ab方向移动，直到整个导线框离开磁场区域．以i表示导线框中感应电流的强度，取逆时针方向为正．下列表示i-t关系的图示中，可能正确的是1ab3、如图，一直导体棒质量为m、长为l、电阻为r，其两端放在位于水平面内间距也为l的光滑平行导轨上，并与之密接；棒左侧两导轨之间连接一可控制的负载电阻（图中未画出）；导轨置于匀强磁场中，磁场的磁感应强度大小为B，方向垂直于导轨所在平面。开始时，给导体棒一个平行于导轨的初速度v0。在棒的运动速度由v0减小至v1的过程中，通过控制负载电阻的阻值使棒中的电流强度I保持恒定。导体棒一直在磁场中运动。若不计导轨电阻，求此过程中导体棒上感应电动势的平均值和负载电阻上消耗的平均功率。4、如图，匀强磁场的磁感应强度方向垂直于纸面向里，大小随时间的变化率，k为负的常量。用电阻率为ρ，横截面积为S的硬导线做成一边长为l的方框，将方框固定于纸面内，其右半部位于磁场区域中。求：⑴导线中感应电流的大小；⑵磁场对方框的作用力的大小随时间的变化率。2l5、某地的地磁场磁感应强度的竖直分量方向向下，大小为4.5×10-5T。一灵敏电压表连接在当地入海河段的两岸，河宽100m，该河段涨潮和落潮时有海水（视为导体）流过。设落潮时，海水自西向东流，流速为2m/s。下列说法正确的是A．电压表记录的电压为5mVB．电压表记录的电压为9mVC．河南岸的电势较高D．河北岸的电势较高6、图中为一理想变压器，其原线圈与一电压有效值不变的交流电源相连：P为滑动头。现令P从均匀密绕的副线圈最低处开始，沿副线圈匀速上滑，直至白炽灯泡L两端的电压等于其额定电压为止。用I1表示流过原线圈的电流，I2表示流过灯泡的电流，U2表示灯泡两端的电压，N2表示灯泡消耗的电功率（这里的电流、电压均指有效值：电功率指平均值）。下列4个图中，能够正确反映相应物理量的变化趋势的是A．B．C．D．7、如图，两根足够长的金属导轨ab、cd竖直放置，导轨间距离为L，电阻不计。在导轨上端并接两个额定功率均为P、电阻均为R的小灯泡。整个系统置于匀强磁场中，磁感应强度方向与导轨所在平面垂直。现将一质量为m、电阻可以忽略的金属棒MN从图示位置由静止开始释放。金属棒下落过程中保持水平，且与导轨接触良好。已知某时刻后两灯泡保持正常发光。重力加速度为g。求：⑴磁感应强度的大小：⑵灯泡正常发光时导体棒的运动速率。3LPI1OtI2OtU2OtN2OtacMNbdL8．如图，一理想变压器原副线圈的匝数比为1∶2；副线圈电路中接有灯泡，灯泡的额定电压为220V，额定功率为22W；原线圈电路中接有电压表和电流表。现闭合开关，灯泡正常发光。若用U和I分别表示此时电压表和电流表的读数，则A．U=110V，I=0.2AB．U=110V，I=0.05AC．U=110V，I=0.2AD．U=110V，I=0.2A9．自耦变压器铁芯上只绕有一个线圈，原、副线圈都只取该线圈的某部分，一升压式自耦调压变压器的电路如图所示，其副线圈匝数可调。已知变压器线圈总匝数为1900匝；原线圈为1100匝，接在有效值为220V的交流电源上。当变压器输出电压调至最大时，负载R上的功率为2.0kW。设此时原线圈中电流有效值为I1，负载两端电压的有效值为U2，且变压器是理想的，则U2和I1分别约为A．380V和5.3AB．380V和9.1AC．240V和5.3AD．240V和9.1A10．如图，均匀磁场中有一由半圆弧及其直径构成的导线框，半圆直径与磁场边缘重合；磁场方向垂直于半圆面（纸面）向里，磁感应强度大小为B0。使该线框从静止开始绕过圆心O、垂直于半圆面的轴以角速度ω匀速转动半周，在线框中产生感应电流。现使线框保持图中所示位置，磁感应强度大小随时间线性变化。为了产生与线框转动半周过程中同样大...
