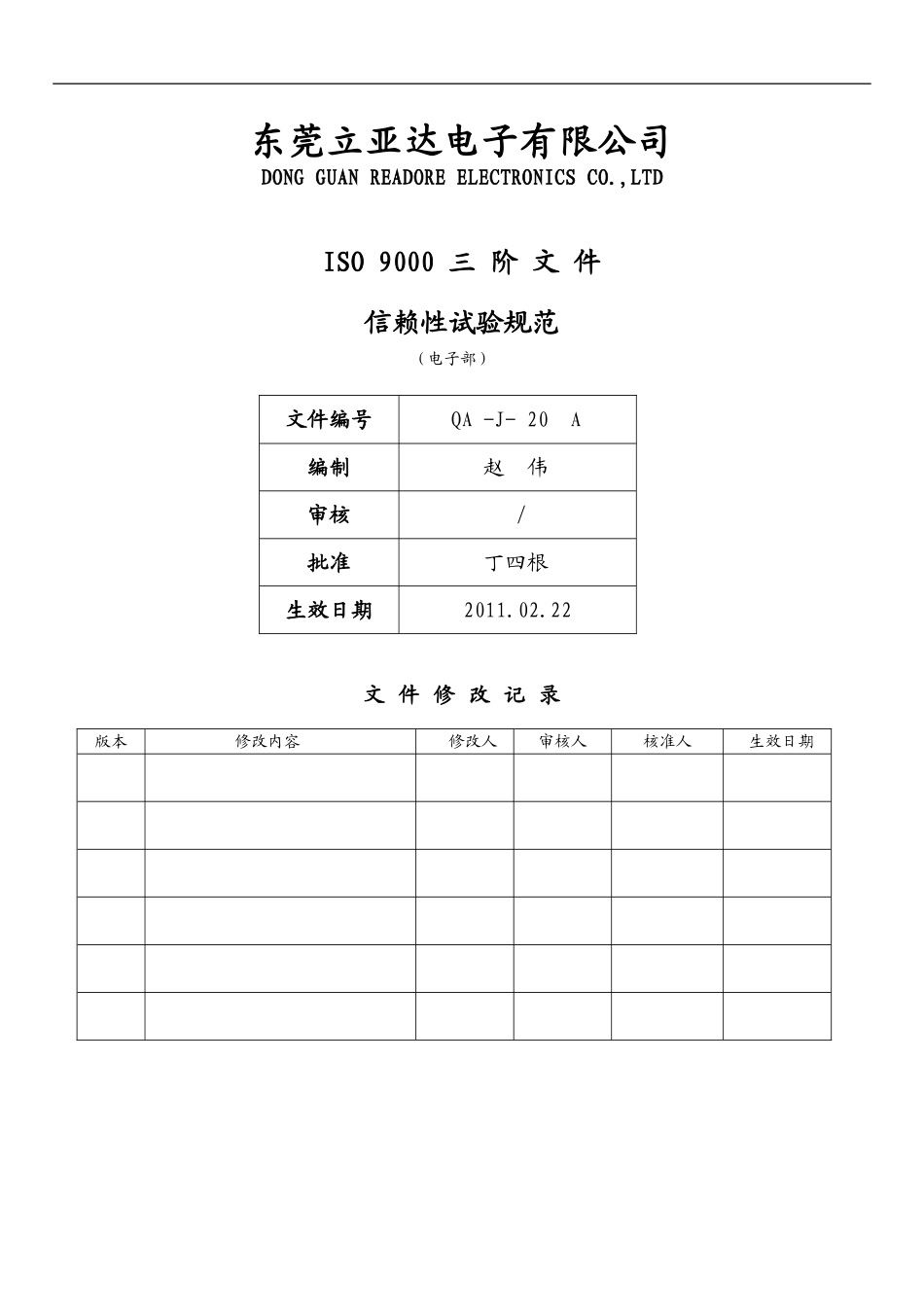

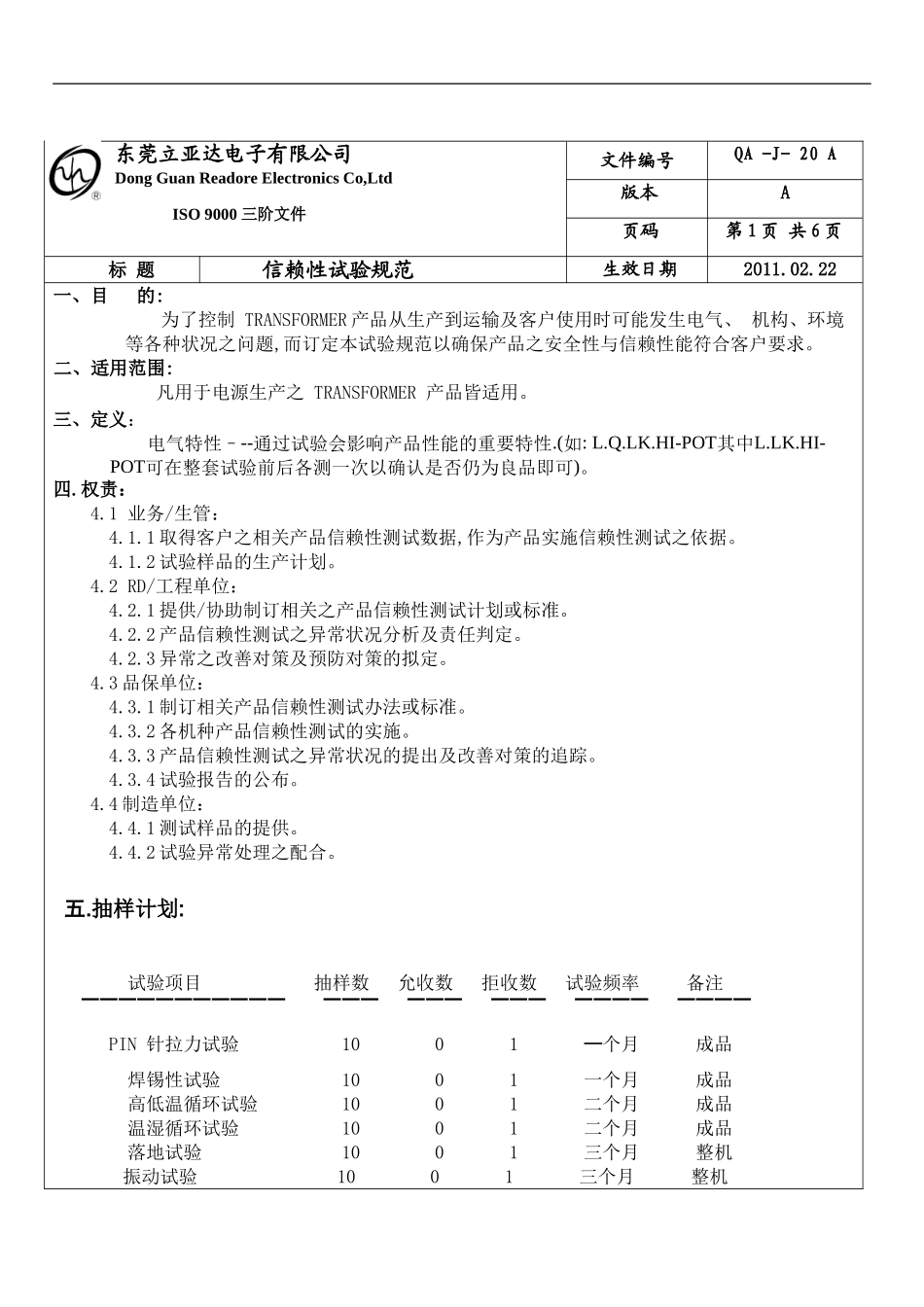

东莞立亚达电子有限公司DONGGUANREADOREELECTRONICSCO.,LTDISO9000三阶文件信赖性试验规范（电子部）文件编号QA-J-20A编制赵伟审核/批准丁四根生效日期2011.02.22文件修改记录版本修改内容修改人审核人核准人生效日期东莞立亚达电子有限公司DongGuanReadoreElectronicsCo,LtdISO9000三阶文件文件编号QA-J-20A版本A页码第1页共6页标题信赖性试验规范生效日期2011.02.22一、目的:为了控制TRANSFORMER产品从生产到运输及客户使用时可能发生电气、机构、环境等各种状况之问题,而订定本试验规范以确保产品之安全性与信赖性能符合客户要求。二、适用范围:凡用于电源生产之TRANSFORMER产品皆适用。三、定义：电气特性–--通过试验会影响产品性能的重要特性.(如:L.Q.LK.HI-POT其中L.LK.HI-POT可在整套试验前后各测一次以确认是否仍为良品即可)。四.权责：4.1业务/生管：4.1.1取得客户之相关产品信赖性测试数据,作为产品实施信赖性测试之依据。4.1.2试验样品的生产计划。4.2RD/工程单位：4.2.1提供/协助制订相关之产品信赖性测试计划或标准。4.2.2产品信赖性测试之异常状况分析及责任判定。4.2.3异常之改善对策及预防对策的拟定。4.3品保单位：4.3.1制订相关产品信赖性测试办法或标准。4.3.2各机种产品信赖性测试的实施。4.3.3产品信赖性测试之异常状况的提出及改善对策的追踪。4.3.4试验报告的公布。4.4制造单位：4.4.1测试样品的提供。4.4.2试验异常处理之配合。五.抽样计划:试验项目抽样数允收数拒收数试验频率备注▔▔▔▔▔▔▔▔▔▔▔▔▔▔▔▔▔▔▔▔▔▔▔▔▔▔▔▔PIN针拉力试验1001一个月成品焊锡性试验1001一个月成品高低温循环试验1001二个月成品温湿循环试验1001二个月成品落地试验1001三个月整机振动试验1001三个月整机东莞立亚达电子有限公司DongGuanReadoreElectronicsCo,LtdISO9000三阶文件文件编号QA-J-20A版本A页码第2页共6页标题信赖性试验规范生效日期2011.02.22东莞立亚达电子有限公司文件编号QA-J-20A六.试验作业内容:6.1PIN針拉力试验6.1.1试验条件6.1.1.1拉力强度10NMIN.6.1.1.2施力时间10～15秒6.1.1.3施力方向:沿脚伸出的方向。6.1.1.4如客户有信赖性的规格要求时,则以客户的规格为准。6.1.2试验设备拉力器、秒表6.1.3试验步骤用夹子夹在固定好的产品上,位置在接脚上距胶体约0.1吋的地方,若因脚太短无法接住,可用铜箔将脚接住。6.1.4失败判定6.1.4.1电气特性不能符合规格要求。6.1.4.2机构、外观有明显的破坏。6.1.4.3耐压测试不合规格。6.1.5注意事项6.1.5.16.1.5.2固定TRANSFORMER材料于试验机台,应十分牢固。6.2焊锡性试验6.2.1.试验条件6.2.1.1焊锡96.5/3.0/0.5(Sn/Ag/Cu)的焊锡条。6.2.1.2助焊剂须由FOXLINK合格厂商提供之材料。6.2.1.3锡炉温度410±10℃。6.2.1.4如客户有信赖性的规格要求时,则以客户的规格为准。6.2.2试验设备焊锡炉、温度计、秒表6.2.3试验步骤6.2.3.1当锡炉充份搅拌温度达到标准并稳定后,表面锡渣轻轻刮去一层。6.2.3.2实验时产品的脚浸入助焊剂,浸入面积要涵盖焊锡试验的面积,再以同法浸入锡炉中。6.2.3.3接脚浸入锡炉停留4±1秒。6.2.4失败判定在20倍放大镜下检查,焊锡被覆的面积,少于浸焊面积的95﹪。DongGuanReadoreElectronicsCo,LtdISO9000三阶文件版本A页码第3页共6页标题信赖性试验规范生效日期2011.02.226.2.5注意事项6.2.5.1锡炉温度必须符合规格。6.2.5.2锡成份必须是Sn/Ag/Cu。6.2.5.3浸入锡炉与助焊剂之时间。6.3高低温循环试验6.3.1试验环境6.3.1.1低温-25±2℃,时间30分,高温105±2℃,时间30分。6.3.1.2如客户有信赖性规格要求时,则以客户之规格为准。6.3.2试验条件6.3.2.1低温-25±2℃,时间30分。6.3.2.2高温105±2℃,时间30分。6.3.2.3以上二项为一周期。6.3.3试验设备冷热冲击机。6.3.4试验步骤6.3.4.1确定每阶段之温度、时间必须合乎规格。6.3.4.2将受测物放置于冷热冲击机中,并保持最大受测面(如:不可重迭)。6.3.4.3试验至10周期即可终止试验。6.3.5失败判定6.3.5.1电气特性不符合规格要求。6.3.5.2机构、外观有明显的破坏。6.3.5.3耐压测试不合规格。6.3.6注意事项6.3.6.1确定温度必须符合规格。6.3.6.2产品...
