48000吨造纸给水处理设计方案VIP专享VIP免费

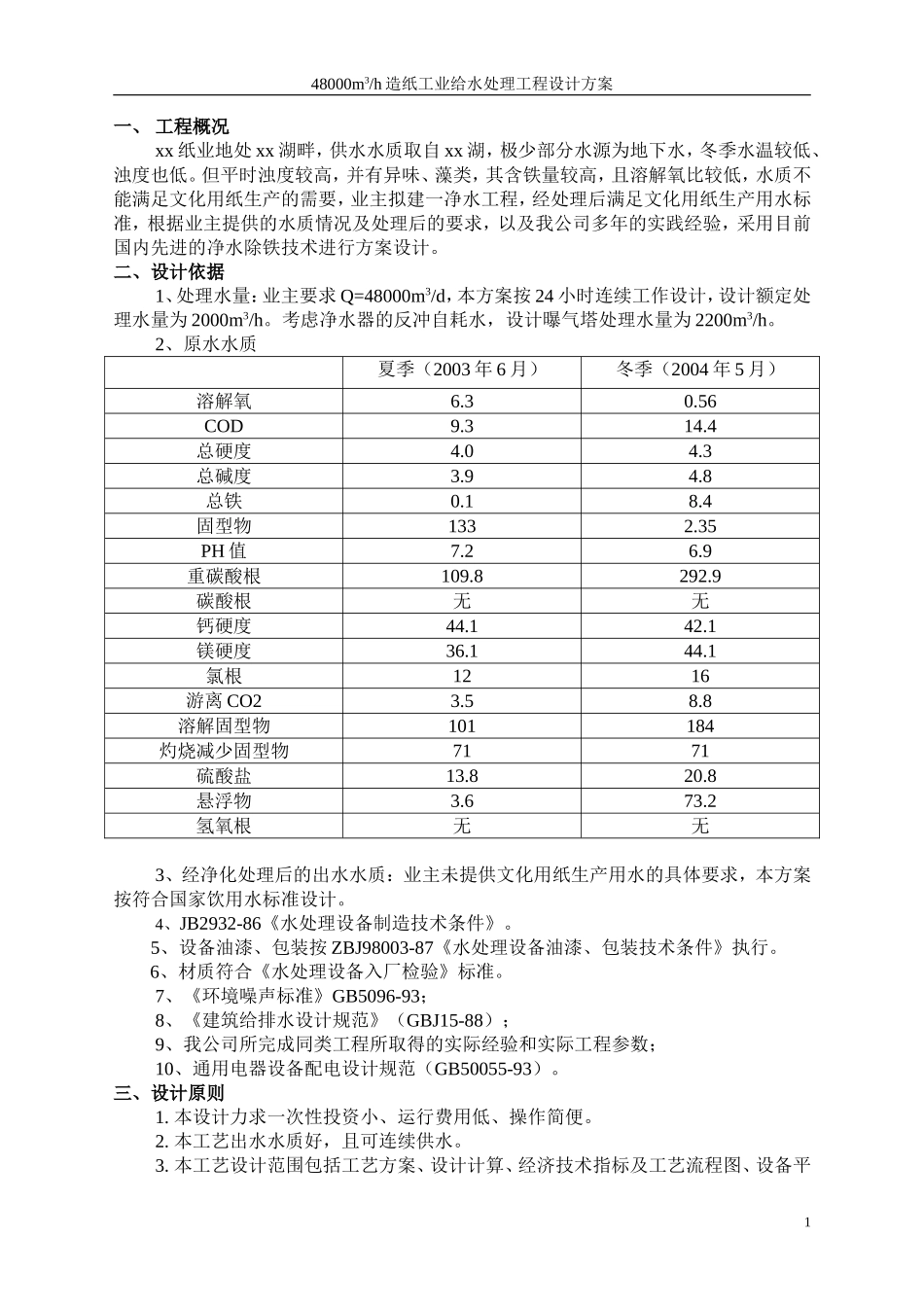

48000m3/h造纸工业给水处理工程设计方案一、工程概况xx纸业地处xx湖畔，供水水质取自xx湖，极少部分水源为地下水，冬季水温较低、浊度也低。但平时浊度较高，并有异味、藻类，其含铁量较高，且溶解氧比较低，水质不能满足文化用纸生产的需要，业主拟建一净水工程，经处理后满足文化用纸生产用水标准，根据业主提供的水质情况及处理后的要求，以及我公司多年的实践经验，采用目前国内先进的净水除铁技术进行方案设计。二、设计依据1、处理水量：业主要求Q=48000m3/d，本方案按24小时连续工作设计，设计额定处理水量为2000m3/h。考虑净水器的反冲自耗水，设计曝气塔处理水量为2200m3/h。2、原水水质夏季（2003年6月）冬季（2004年5月）溶解氧6.30.56COD9.314.4总硬度4.04.3总碱度3.94.8总铁0.18.4固型物1332.35PH值7.26.9重碳酸根109.8292.9碳酸根无无钙硬度44.142.1镁硬度36.144.1氯根1216游离CO23.58.8溶解固型物101184灼烧减少固型物7171硫酸盐13.820.8悬浮物3.673.2氢氧根无无3、经净化处理后的出水水质：业主未提供文化用纸生产用水的具体要求，本方案按符合国家饮用水标准设计。4、JB2932-86《水处理设备制造技术条件》。5、设备油漆、包装按ZBJ98003-87《水处理设备油漆、包装技术条件》执行。6、材质符合《水处理设备入厂检验》标准。7、《环境噪声标准》GB5096-93；8、《建筑给排水设计规范》（GBJ15-88）；9、我公司所完成同类工程所取得的实际经验和实际工程参数；10、通用电器设备配电设计规范（GB50055-93）。三、设计原则1.本设计力求一次性投资小、运行费用低、操作简便。2.本工艺出水水质好，且可连续供水。3.本工艺设计范围包括工艺方案、设计计算、经济技术指标及工艺流程图、设备平148000m3/h造纸工业给水处理工程设计方案面布置图。四、工艺流程1、净水工艺鼓风机PAC杀菌剂↓↓↓湖水、地下水→提升泵→曝气塔→中间水池→中间水泵→全自动高效净水器→净水池→供水泵→生产用水2、污泥处理PAM↓全自动高效净水器排泥→污泥浓缩池→螺杆泵→板框压滤机→泥饼外运五、工艺说明夏季湖水浊度73.2mg/l，而且有藻类和异味，含铁量也高度8.4mg/l，水内含重碳酸根高达292.9mg/l，根据该水质特点，处理工艺首先采用鼓风曝气除铁工艺，通过鼓风曝气不但能使空气中的氧溶入水中，提高水的含氧量，而且能去除水中一定的异味。去除浊度和藻类，采用目前国内先进的高效全自动净水器，并在净水器前投加絮凝剂和消毒剂，通过加药不但能进一步提高净水器的净水效果，而且能杀灭过滤去除水中的藻类。为了减小一次性投资，根据我公司的多年实践经验，除铁装置采用鼓风曝气塔加净水过滤联合处理，除藻去浊采用成熟可靠的高效全自动净水器。1、除铁曝气塔因原水中铁含量在一般季节不超标，而冬季总铁含量高达8.4mg/L，水中的重碳酸含量高达292.9mg/L，所以水中的铁一般以重碳酸铁Fe（HCO3）2的形式存在，在机械通风曝气塔中与空气接触曝气时，重碳酸铁易分解成氢化亚铁和二氧化碳。Fe（HCO3）2+2H2OFe（OH）2+2H2O+CO2↑水中的二氧化碳完全除尽则重碳酸盐是主分解，氢氧化亚铁与空气中氧化合成为胶体的氢氧化铁Fe（OH）3，在PH=6.8—7.2时，Fe（OH）3呈胶体凝聚沉淀。4Fe（OH）2+O2+2H2O=4Fe（OH）3↓本工艺采用鼓风机鼓风曝气塔曝气，除铁效果更为显著。2、高效能全自动除铁净水器全自动净水器集絮凝、沉淀、排污、反冲、集水、过滤等工艺中的精华之大成，无需人员操作而能达到单体全自动运行的净水处理装置。本装置不仅适用范围广，处理效果好、出水水质优良；而且自耗水量少，动力消耗省。占地面积小，节水、节电、节人工的新型节能产品。高效全自动净水器设备材质采用Q235A钢板，池内涂氯磺化聚乙烯漆两遍，外涂除腐漆两遍，调和漆两道，面漆两道。2.1设备构造1）絮凝反应区：原水投药后经管道混合器充分混合完成水解絮凝，吸附等过程，再流至装置的絮凝反应区。水流态为升流式由下经上流，同时进一步促进絮凝反应，能使废水中的杂质颗粒，在其间得到充分的碰撞接触，吸附的机率。2）沉淀区：通过絮凝反应以后，絮凝污泥逐渐沉降，但仍有一部分颗粒细小的污泥比重较小而随水流进...
