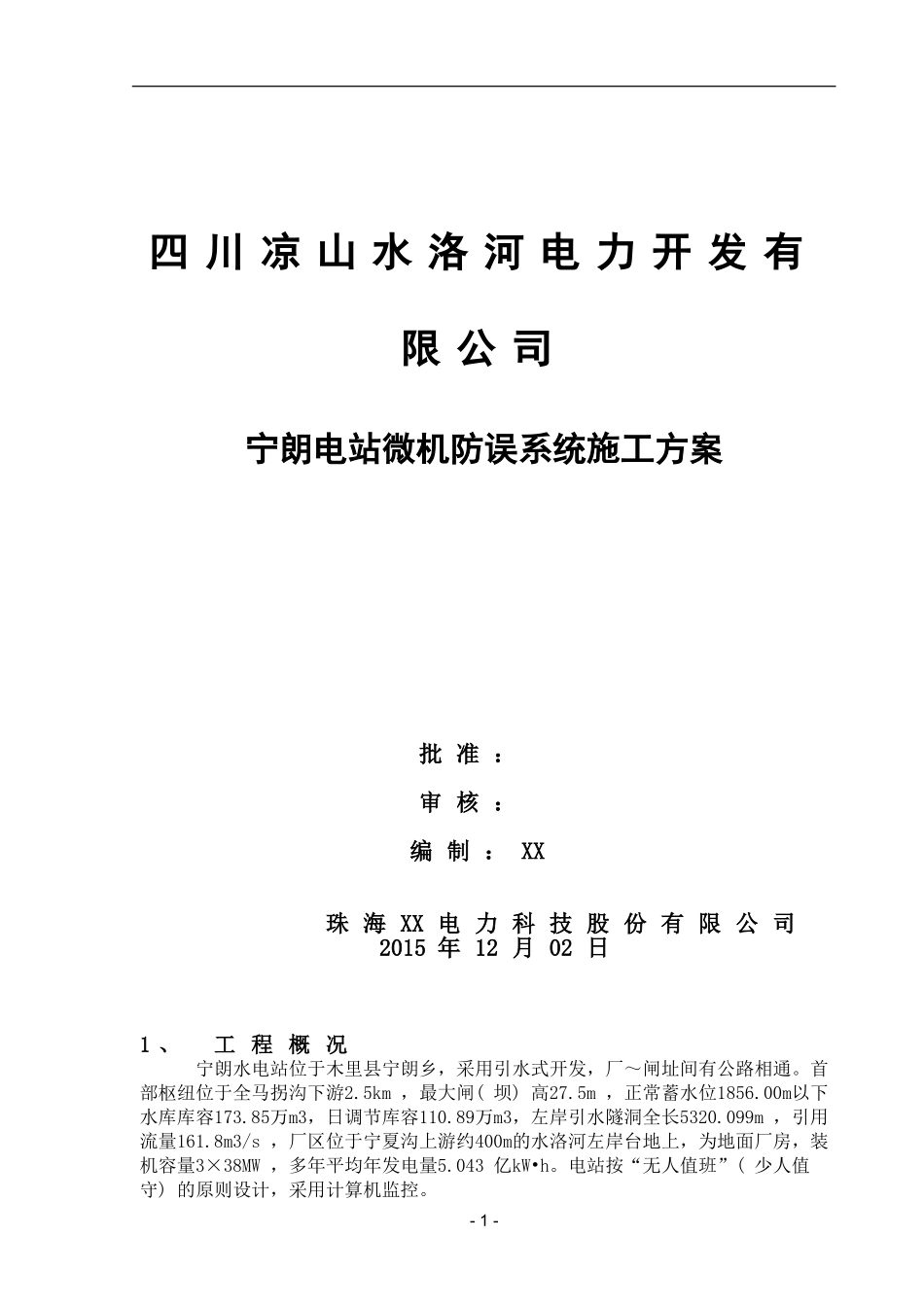

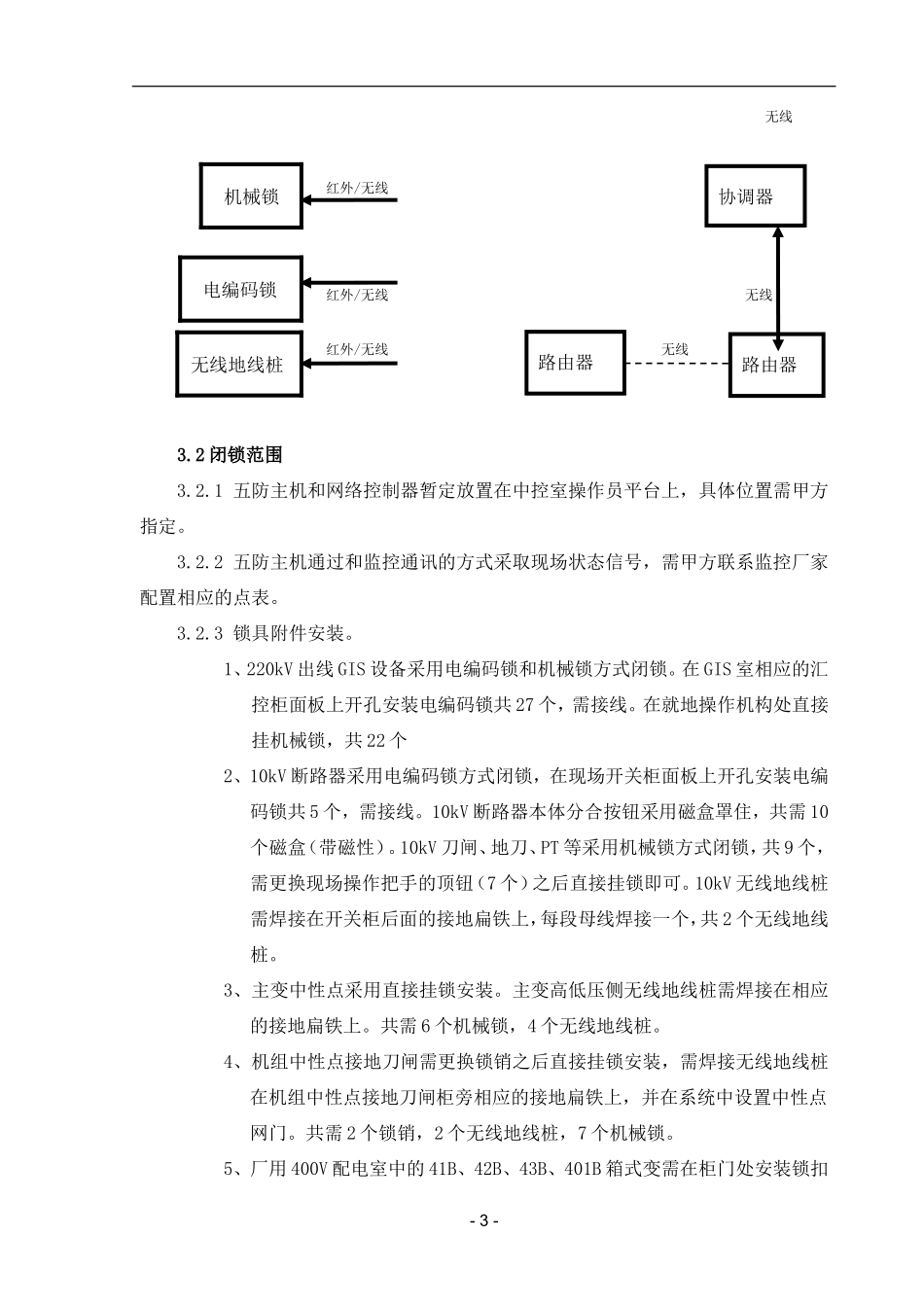

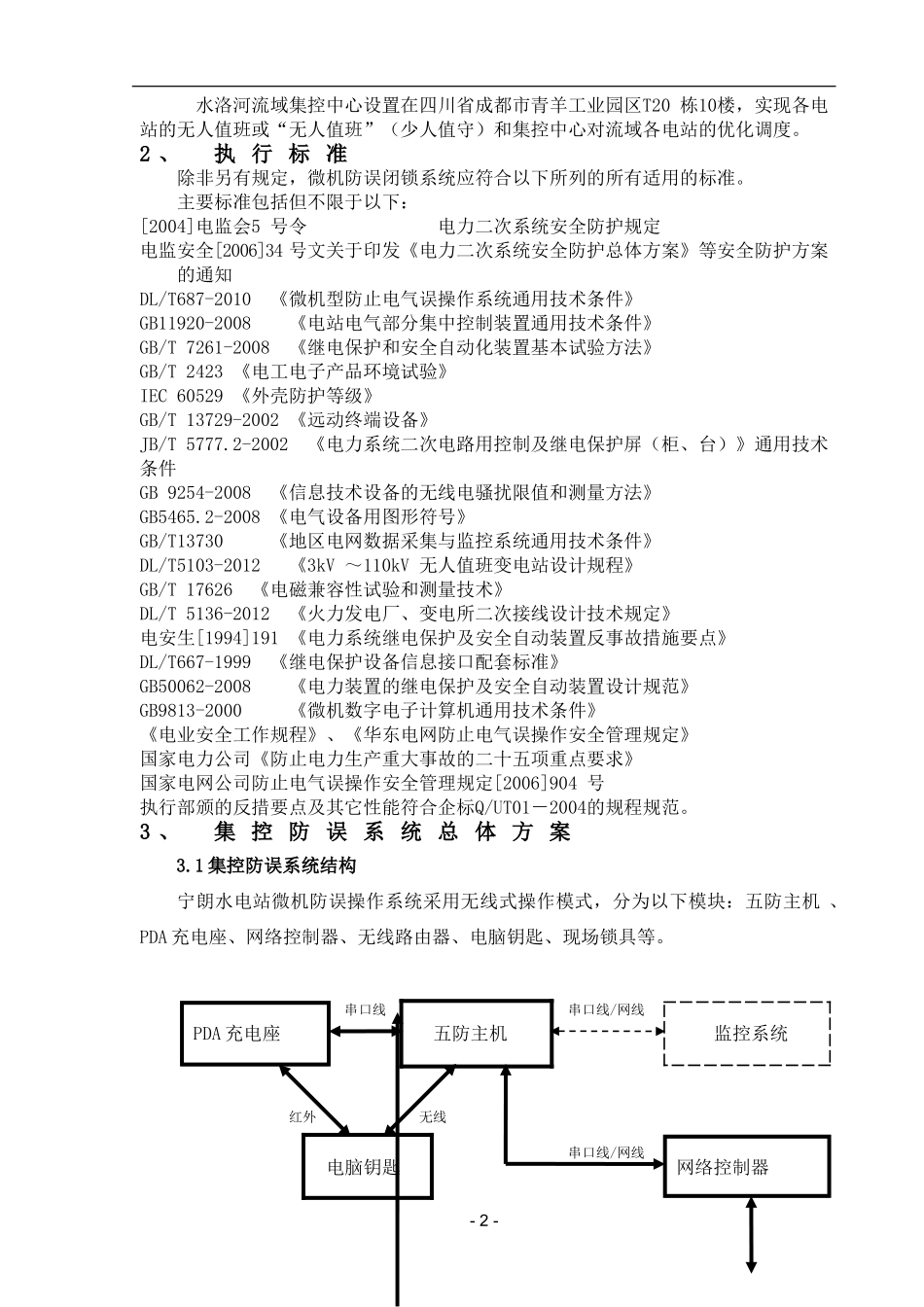

四川凉山水洛河电力开发有限公司宁朗电站微机防误系统施工方案批准：审核：编制：XX珠海XX电力科技股份有限公司2015年12月02日1、工程概况宁朗水电站位于木里县宁朗乡，采用引水式开发，厂～闸址间有公路相通。首部枢纽位于全马拐沟下游2.5km，最大闸(坝)高27.5m，正常蓄水位1856.00m以下水库库容173.85万m3，日调节库容110.89万m3，左岸引水隧洞全长5320.099m，引用流量161.8m3/s，厂区位于宁夏沟上游约400m的水洛河左岸台地上，为地面厂房，装机容量3×38MW，多年平均年发电量5.043亿kW•h。电站按“无人值班”(少人值守)的原则设计，采用计算机监控。-1-水洛河流域集控中心设置在四川省成都市青羊工业园区T20栋10楼，实现各电站的无人值班或“无人值班”（少人值守）和集控中心对流域各电站的优化调度。2、执行标准除非另有规定，微机防误闭锁系统应符合以下所列的所有适用的标准。主要标准包括但不限于以下：[2004]电监会5号令电力二次系统安全防护规定电监安全[2006]34号文关于印发《电力二次系统安全防护总体方案》等安全防护方案的通知DL/T687-2010《微机型防止电气误操作系统通用技术条件》GB11920-2008《电站电气部分集中控制装置通用技术条件》GB/T7261-2008《继电保护和安全自动化装置基本试验方法》GB/T2423《电工电子产品环境试验》IEC60529《外壳防护等级》GB/T13729-2002《远动终端设备》JB/T5777.2-2002《电力系统二次电路用控制及继电保护屏（柜、台）》通用技术条件GB9254-2008《信息技术设备的无线电骚扰限值和测量方法》GB5465.2-2008《电气设备用图形符号》GB/T13730《地区电网数据采集与监控系统通用技术条件》DL/T5103-2012《3kV～110kV无人值班变电站设计规程》GB/T17626《电磁兼容性试验和测量技术》DL/T5136-2012《火力发电厂、变电所二次接线设计技术规定》电安生[1994]191《电力系统继电保护及安全自动装置反事故措施要点》DL/T667-1999《继电保护设备信息接口配套标准》GB50062-2008《电力装置的继电保护及安全自动装置设计规范》GB9813-2000《微机数字电子计算机通用技术条件》《电业安全工作规程》、《华东电网防止电气误操作安全管理规定》国家电力公司《防止电力生产重大事故的二十五项重点要求》国家电网公司防止电气误操作安全管理规定[2006]904号执行部颁的反措要点及其它性能符合企标Q/UT01－2004的规程规范。3、集控防误系统总体方案3.1集控防误系统结构宁朗水电站微机防误操作系统采用无线式操作模式，分为以下模块：五防主机、PDA充电座、网络控制器、无线路由器、电脑钥匙、现场锁具等。串口线串口线/网线红外无线串口线/网线-2-五防主机PDA充电座监控系统电脑钥匙网络控制器无线红外/无线红外/无线无线红外/无线无线3.2闭锁范围3.2.1五防主机和网络控制器暂定放置在中控室操作员平台上，具体位置需甲方指定。3.2.2五防主机通过和监控通讯的方式采取现场状态信号，需甲方联系监控厂家配置相应的点表。3.2.3锁具附件安装。1、220kV出线GIS设备采用电编码锁和机械锁方式闭锁。在GIS室相应的汇控柜面板上开孔安装电编码锁共27个，需接线。在就地操作机构处直接挂机械锁，共22个2、10kV断路器采用电编码锁方式闭锁，在现场开关柜面板上开孔安装电编码锁共5个，需接线。10kV断路器本体分合按钮采用磁盒罩住，共需10个磁盒（带磁性）。10kV刀闸、地刀、PT等采用机械锁方式闭锁，共9个，需更换现场操作把手的顶钮（7个）之后直接挂锁即可。10kV无线地线桩需焊接在开关柜后面的接地扁铁上，每段母线焊接一个，共2个无线地线桩。3、主变中性点采用直接挂锁安装。主变高低压侧无线地线桩需焊接在相应的接地扁铁上。共需6个机械锁，4个无线地线桩。4、机组中性点接地刀闸需更换锁销之后直接挂锁安装，需焊接无线地线桩在机组中性点接地刀闸柜旁相应的接地扁铁上，并在系统中设置中性点网门。共需2个锁销，2个无线地线桩，7个机械锁。5、厂用400V配电室中的41B、42B、43B、401B箱式变需在柜门处安装锁扣-3-机械锁电编码锁无线地线桩协调器路由器路由器（粘贴或者开孔安装）之后直接挂锁，箱式变高低压侧无线地线桩需焊接在相应的接地扁铁上，共需16个...
