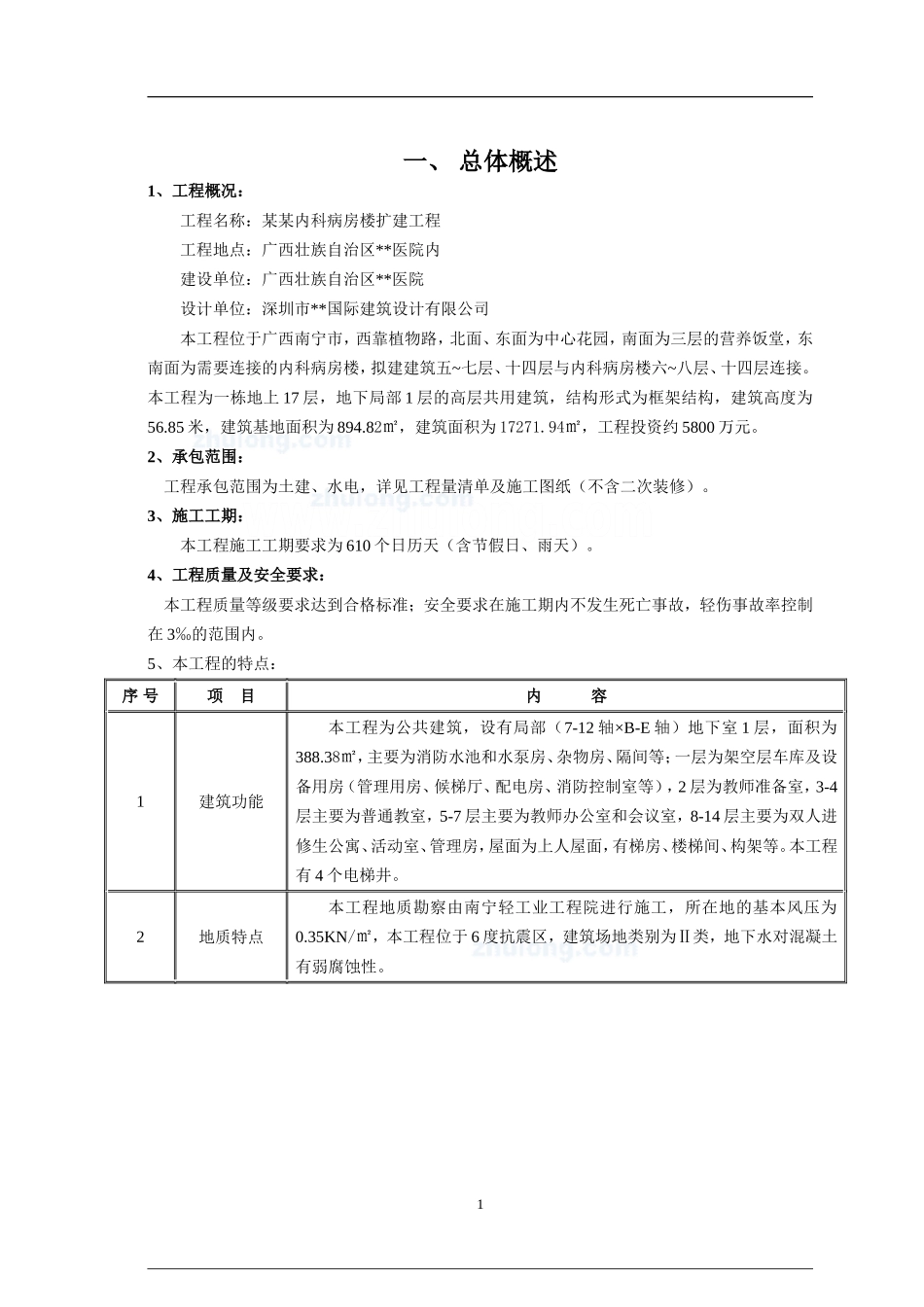

一、总体概述1、工程概况：工程名称：某某内科病房楼扩建工程工程地点：广西壮族自治区**医院内建设单位：广西壮族自治区**医院设计单位：深圳市**国际建筑设计有限公司本工程位于广西南宁市，西靠植物路，北面、东面为中心花园，南面为三层的营养饭堂，东南面为需要连接的内科病房楼，拟建建筑五~七层、十四层与内科病房楼六~八层、十四层连接。本工程为一栋地上17层，地下局部1层的高层共用建筑，结构形式为框架结构，建筑高度为56.85米，建筑基地面积为894.82㎡，建筑面积为17271.94㎡，工程投资约5800万元。2、承包范围：工程承包范围为土建、水电，详见工程量清单及施工图纸（不含二次装修）。3、施工工期：本工程施工工期要求为610个日历天（含节假日、雨天）。4、工程质量及安全要求：本工程质量等级要求达到合格标准；安全要求在施工期内不发生死亡事故，轻伤事故率控制在3‰的范围内。5、本工程的特点：序号项目内容1建筑功能本工程为公共建筑，设有局部（7-12轴×B-E轴）地下室1层，面积为388.38㎡，主要为消防水池和水泵房、杂物房、隔间等；一层为架空层车库及设备用房（管理用房、候梯厅、配电房、消防控制室等），2层为教师准备室，3-4层主要为普通教室，5-7层主要为教师办公室和会议室，8-14层主要为双人进修生公寓、活动室、管理房，屋面为上人屋面，有梯房、楼梯间、构架等。本工程有4个电梯井。2地质特点本工程地质勘察由南宁轻工业工程院进行施工，所在地的基本风压为0.35KN/㎡，本工程位于6度抗震区，建筑场地类别为Ⅱ类，地下水对混凝土有弱腐蚀性。1广西某内科病房楼扩建工程3建筑特点本工程为框架剪力墙结构，剪力墙厚200mm，基础采用桩-承台基础，其中桩基础采用钻孔灌注桩，桩径为三种，分别为1400mm、1600、1800，以中风化泥岩⑦层为持力层，有效桩长约为25~30米，桩端进入持力层深度不小于2.5D。桩类型为端承桩，桩端处土的承载力特征值为1300KPa，桩身混凝土强度等级为C30，采用导管灌注水下混凝土的施工工艺，砼要有良好的和易性，坍落度采用160~200mm。设计承台顶标高（除注明外）主要为-4.200米（地下室部分）和-0.400米（没有地下室部分）、-1.700米（电梯井处），总桩数为36根，详细见结构施工图GS-02。承台为单桩承台，厚度为1.2米。首层层高5.1米，2层层高3.3米，3层、四层层高为4.2米，5-7层层高为3.3米，8-17层层高为3.0米，没有大截面梁。根据以上所述，本工程施工期间需要注意的地方有：基坑开挖，整体开挖深度分2段（地下室部分及没有地下室部分），注意开挖深度，避免扰动地基土，由于地下室部分周围没有建筑物，原内科病房楼与拟建工程的连接段是没有地下室部分，所以土方开挖时可采用放坡的措施，不需要进行基坑支护；外脚手架搭设高度约为65.5米，大于50米，须编制好专项方案，组织专家论证后方可施工；人货梯、塔吊等大型起重机械的安装、顶升、使用、拆除的监控。4节能要求外墙所砌的墙体采用烧结页岩多孔砖，砖厚190mm；由外到内主要构造依次为：水泥砂浆（15mm）+抗裂砂浆（网格布）（5mm）+EVB保温隔热砂浆（20mm）+烧结页岩多孔砖（190mm）+石灰水泥砂浆（25mm）。屋面主要构造按照切割剖面由上到下依次为：干硬性水泥砂浆（25mm）+钢筋网细石混凝土（40mm）+挤塑聚苯乙烯泡沫塑料板（40mm）+SBS改性沥青防水卷材（4mm）+水泥砂浆（20mm）+水泥珍珠岩找坡层（20mm）+钢筋混凝土（120mm）+石灰水泥砂浆（25mm）。挑空楼板主要构造：水泥砂浆（20mm）+钢筋混凝土（120mm）+水泥砂浆（20mm）+挤塑聚苯板（20mm）+水泥砂浆（20mm）。外窗采用普通铝合金LOW-E中空玻璃窗，玻璃采用6+12A+6遮阳型。二、编制依据1、广西科文招标有限公司编制的《某内科病房楼扩建工程施工招标文件》2、深圳市华纳国际建筑设计有限公司设计的《某内科病房楼扩建工程》施工图纸，包括建施、结施、水施、电施，设计号为2009-NN006。3、《工程测量规范》GB50026-20074、《建筑地基基础工程施工质量验收规范》GB50202-20025、《建筑桩基技术规范》JGJ94-20082广西某内科病房楼扩建工程6、《混凝土结构工程施工质量验收规范》GB50204-20027、《高层建筑混凝土...
