初三复习实验探究题-电功率VIP免费

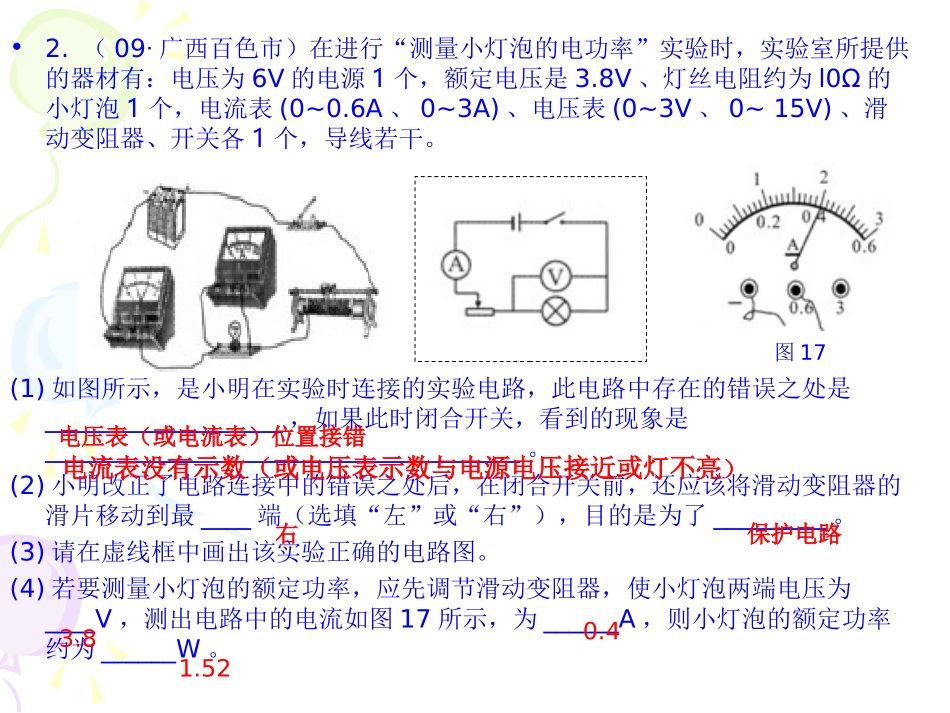

隆林民族中学赵仁昆隆林民族中学赵仁昆•2.（09·广西百色市）在进行“测量小灯泡的电功率”实验时，实验室所提供的器材有：电压为6V的电源1个，额定电压是3.8V、灯丝电阻约为l0Ω的小灯泡1个，电流表(0~0.6A、0~3A)、电压表(0~3V、0~15V)、滑动变阻器、开关各1个，导线若干。(1)如图所示，是小明在实验时连接的实验电路，此电路中存在的错误之处是___________________，如果此时闭合开关，看到的现象是______________________________________。(2)小明改正了电路连接中的错误之处后，在闭合开关前，还应该将滑动变阻器的滑片移动到最____端（选填“左”或“右”），目的是为了_________。(3)请在虚线框中画出该实验正确的电路图。(4)若要测量小灯泡的额定功率，应先调节滑动变阻器，使小灯泡两端电压为____V，测出电路中的电流如图17所示，为______A，则小灯泡的额定功率约为______W。图17电压表（或电流表）位置接错电流表没有示数（或电压表示数与电源电压接近或灯不亮）右保护电路3.80.41.52•3、（百色2012）小欣用如图18甲所示实物电路图测量标有2.5V的小灯泡L的电功率，电源电压为3V，电压表量程选用0～3V，电流表量程选用0～0.6A。（1）闭合开关前，为了保护电路，应将变阻器滑片P移至变阻器_______端（选填“A”或“B”）；（2）闭合开关S，移动变阻器滑片P至图18甲中的位置时，小灯泡发光，电压表的示数如图18乙所示，则此时小灯泡两端的电压是_________V；（3）为了能测量小灯泡的额定功率，应将变阻器滑片P从如图18甲所示位置向_________（选填“A”“B”）端滑动，当电压表的示数为2.5V时，电流表的示数如图18丙所示，则通过小灯泡的电流是_________A，小灯泡的额定功率是_________W；（4）当电压表示数为2.8V时，小灯泡突然烧坏了，电压表的示数将_________（选填“变大”、“不变”或“变为零”）。丙乙ASLPB＋－图18甲A1.7B0.30.75变大•1、画出电路图和连接电路•2、电流表、电压表的使用与读数•3、滑动变阻器使用以及在电路中的作用•4、电路故障判断•5、用“伏安法”测小灯泡的电功率和电阻•6、根据实验原理P=UI、R=U/I分别求出小灯泡的电功率和电阻4．（湛江）在测定“小灯泡电功率”的实验中，小灯泡额定电压为2.5V、电阻约为10Ω。①连接电路时开关应________，图18中的电流表尚未接入电路，连接时电流表应选0～_______A的量程．②连好电路后，闭合开关，发现电流表、电压表的指针反偏(即逆时针偏转)原因是____________________③聪聪同学闭合开关，移动滑片P到某一点时，电压表示数为2.2V，若他想测量小灯泡的额定功率，应将图18中滑片P向_______（选填“A”或“B”）端移动，使电压表的示数为________V。④聪聪移动滑片只使小灯泡正常发光，此时电流表的读数为0.27A，小灯泡正常发光的电阻是________Ω(结果保留l位小数)，小灯泡的额定功率是_______W。图18断开0.6电流表和电压表的正负接线柱接反。A2.59.30.6755．（广东）在测定“小灯泡额定电功率”的实验中，电源电压为4.5V且保持不变，小灯泡额定电压为2.5V，电阻约为10Ω。（1）请你用笔画线代替导线，将图21中的实物电路连接完整（2）当小明同学按要求将图22电路正确连接后，闭合开关，移动变阻器滑片P到某一点时，电流表示数(如图22甲)所示为A，电压表示数（如图22乙所示）为V。若他想测量小灯泡的额定功率，应将图21中变阻器滑片P向端（填“A”或“B”）移动，使电压表的示数为2.5V。（3）另一组的小红同学在连线时，不小心将线接错了，使开关闭合后，移动变阻器滑片P，发现电流表示数变大时，电压表示数却变小，你分析一下产生这个现象的原因是________________________甲乙图21图220.22B将电压表与滑动变阻器两端并联了6．（芜湖）在“测定小灯泡电功率”的实验中，小灯泡的额定电压为2.5V，灯丝电阻约为10Ω。（1）请用笔画线代替导线，将图23所示的实验电路中未连接部分连接完成(连线不得交叉)。（2）连接电路时，开关应处于_____状态；按照你连接的电路，滑动变阻器的滑片应调节至最_______(选填“左”或“右”）端。（3）实验时，调节滑动变阻器，当电压表的示数为V时，小灯泡正常发光...
