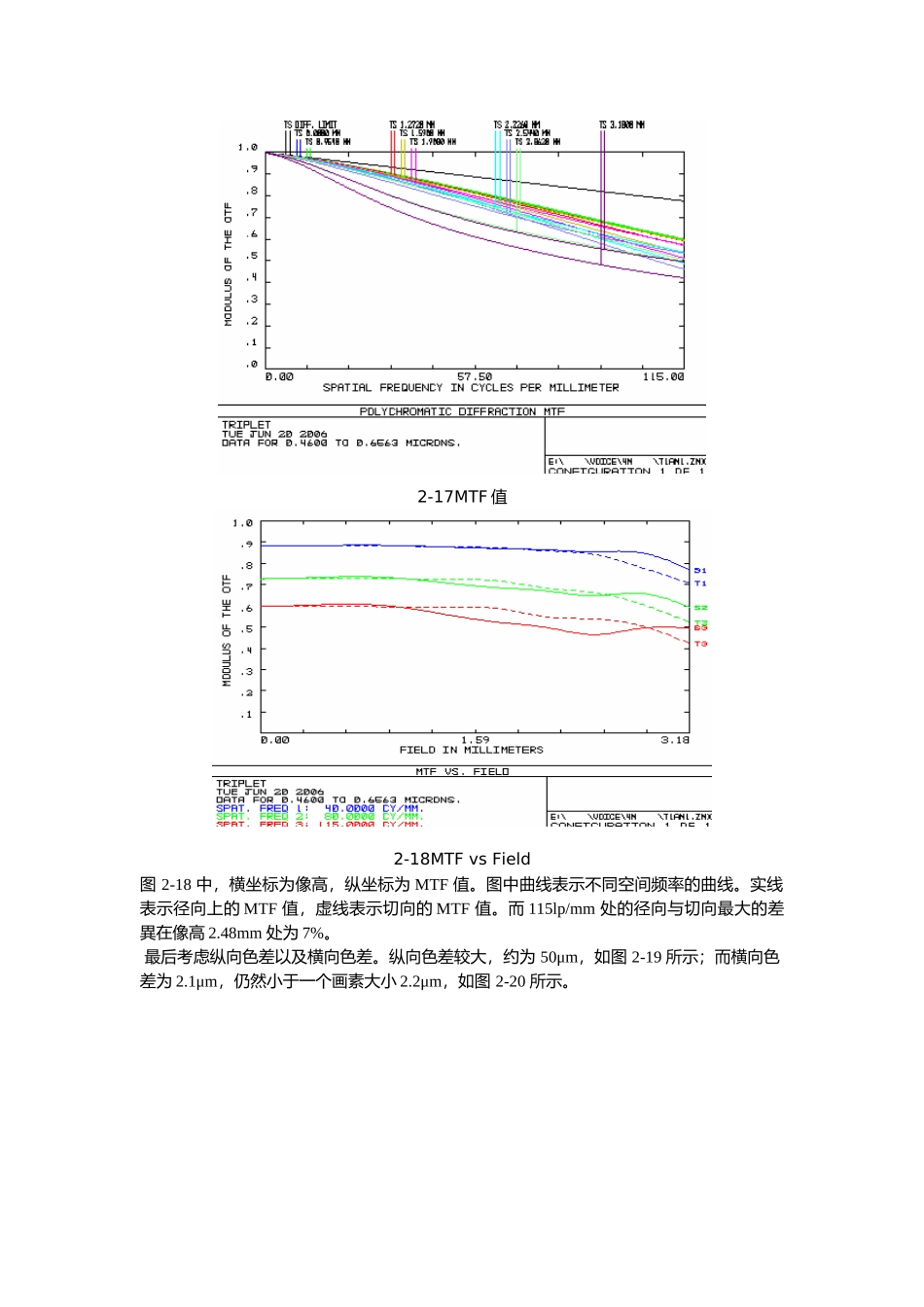

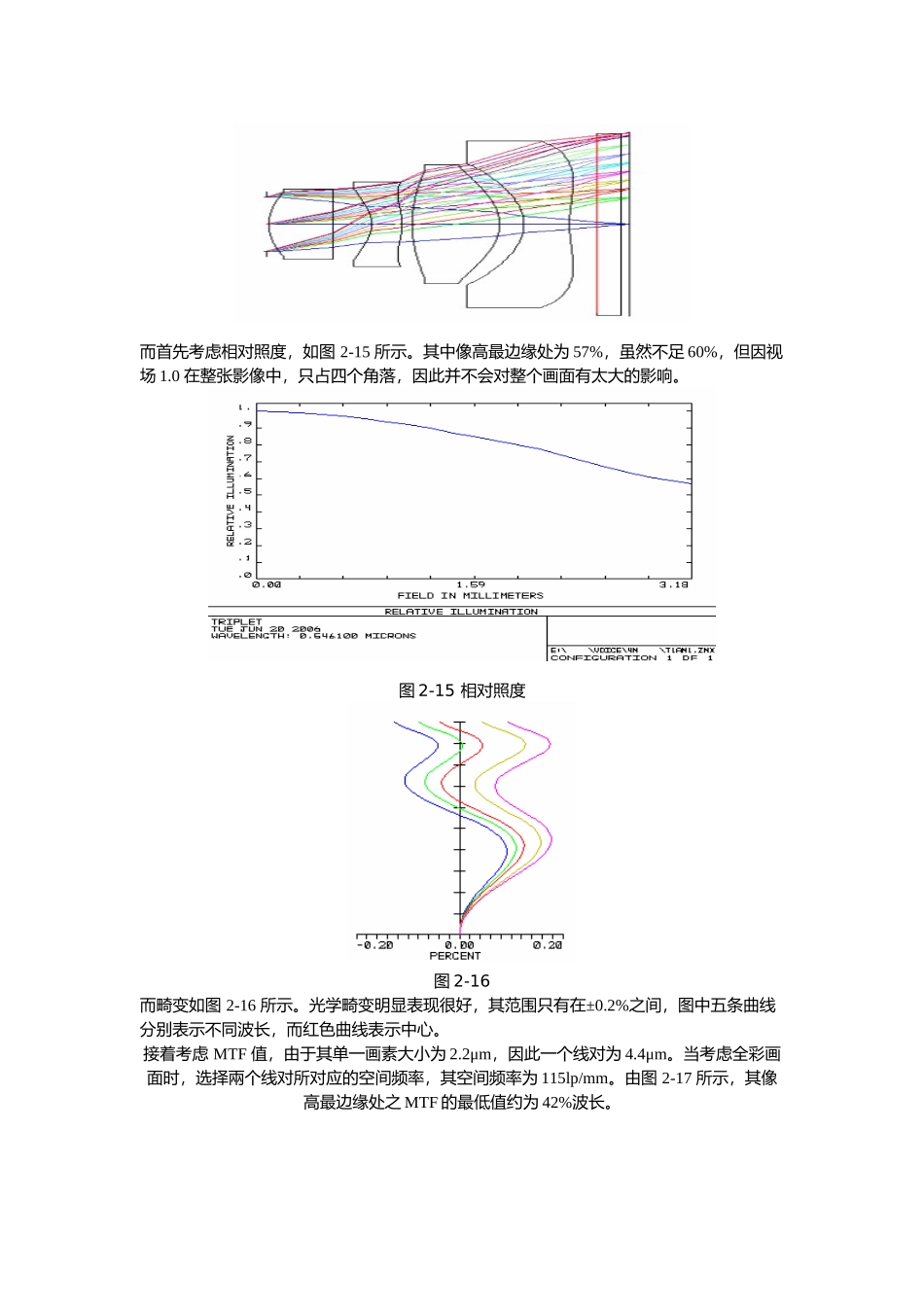

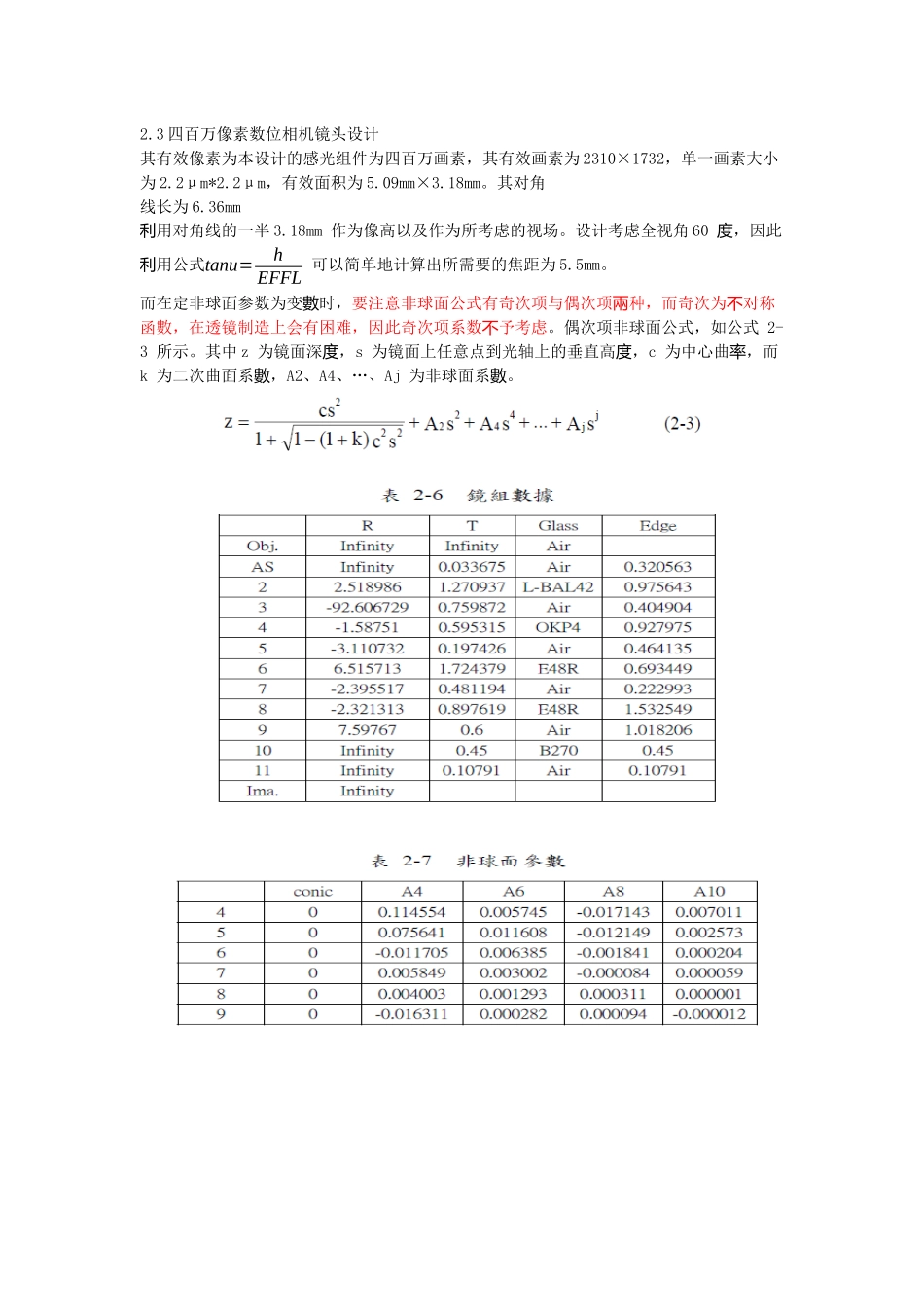

2.3四百万像素数位相机镜头设计其有效像素为本设计的感光组件为四百万画素，其有效画素为2310×1732，单一画素大小为2.2μm*2.2μm，有效面积为5.09mm×3.18mm。其对角线长为6.36mm利用对角线的一半3.18mm作为像高以及作为所考虑的视场。设计考虑全视角60度，因此利用公式tanu=hEFFL可以简单地计算出所需要的焦距为5.5mm。而在定非球面参数为变數时，要注意非球面公式有奇次项与偶次项兩种，而奇次为不对称函數，在透镜制造上会有困难，因此奇次项系数不予考虑。偶次项非球面公式，如公式2-3所示。其中z为镜面深度，s为镜面上任意点到光轴上的垂直高度，c为中心曲率，而k为二次曲面系數，A2、A4、…、Aj为非球面系數。而首先考虑相对照度，如图2-15所示。其中像高最边缘处为57%，虽然不足60%，但因视场1.0在整张影像中，只占四个角落，因此并不会对整个画面有太大的影响。图2-15相对照度图2-16而畸变如图2-16所示。光学畸变明显表现很好，其范围只有在±0.2%之间，图中五条曲线分别表示不同波长，而红色曲线表示中心。接着考虑MTF值，由于其单一画素大小为2.2μm，因此一个线对为4.4μm。当考虑全彩画面时，选择兩个线对所对应的空间频率，其空间频率为115lp/mm。由图2-17所示，其像高最边缘处之MTF的最低值约为42%波长。2-17MTF值2-18MTFvsField图2-18中，横坐标为像高，纵坐标为MTF值。图中曲线表示不同空间频率的曲线。实线表示径向上的MTF值，虚线表示切向的MTF值。而115lp/mm处的径向与切向最大的差異在像高2.48mm处为7%。最后考虑纵向色差以及横向色差。纵向色差较大，约为50μm，如图2-19所示；而横向色差为2.1μm，仍然小于一个画素大小2.2μm，如图2-20所示。轴向色差垂轴色差
