2015年全国研究生数学建模竞赛D题VIP免费

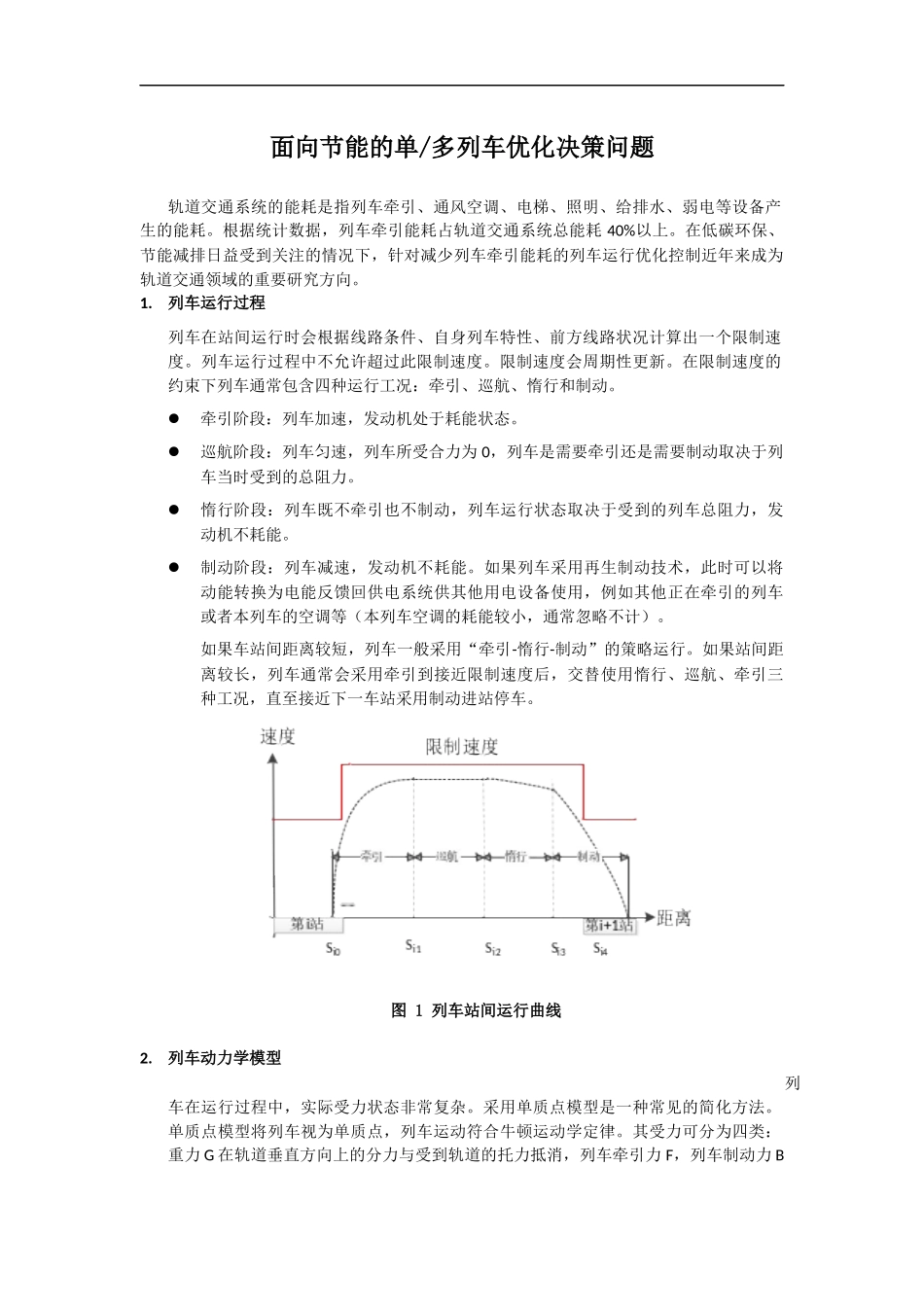

2015年全国研究生数学建模竞赛D题_第1页
1/7

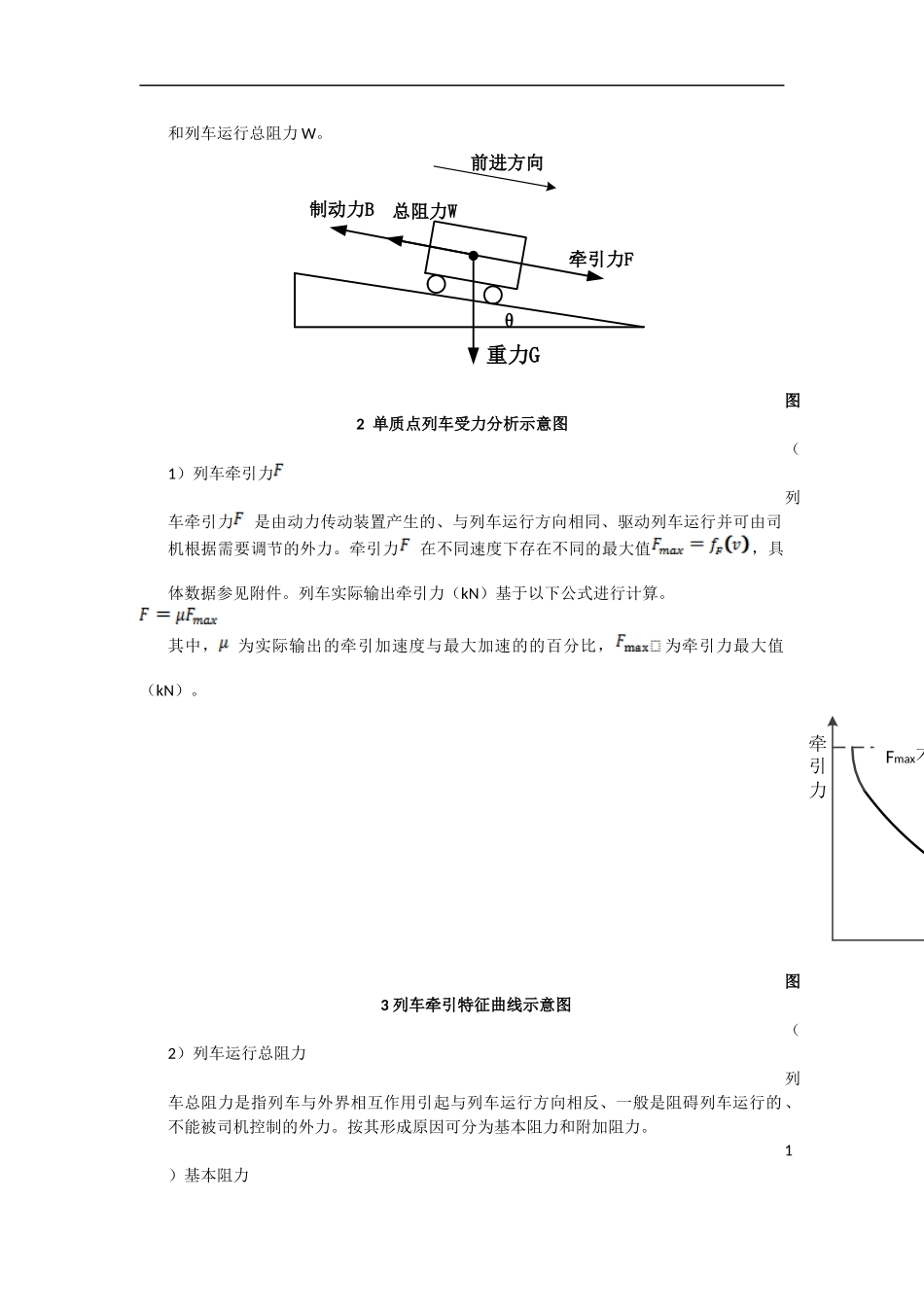

2015年全国研究生数学建模竞赛D题_第2页
2/7

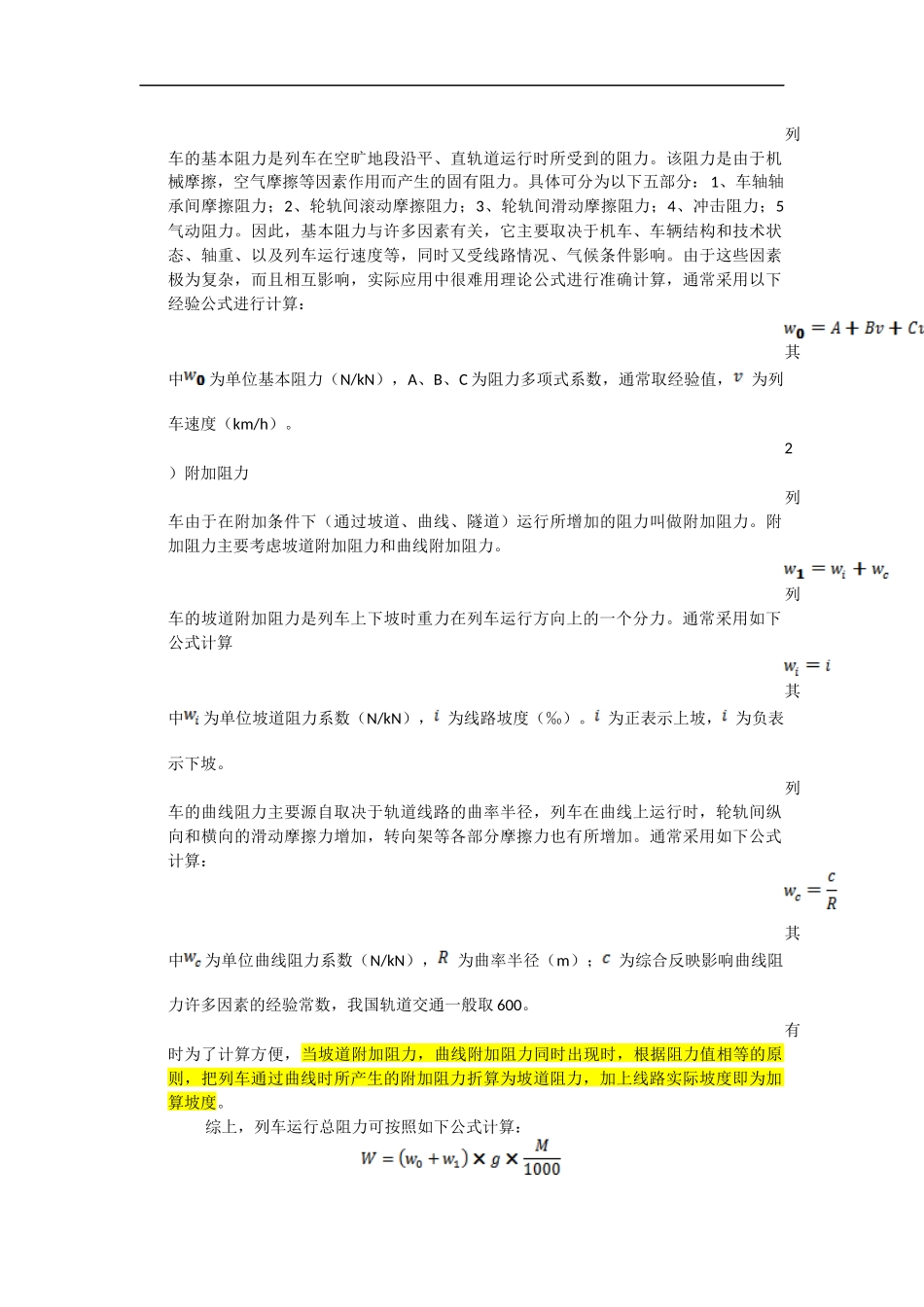

2015年全国研究生数学建模竞赛D题_第3页
3/7
面向节能的单/多列车优化决策问题轨道交通系统的能耗是指列车牵引、通风空调、电梯、照明、给排水、弱电等设备产生的能耗。根据统计数据,列车牵引能耗占轨道交通系统总能耗40%以上。在低碳环保、节能减排日益受到关注的情况下,针对减少列车牵引能耗的列车运行优化控制近年来成为轨道交通领域的重要研究方向。1.列车运行过程列车在站间运行时会根据线路条件、自身列车特性、前方线路状况计算出一个限制速度。列车运行过程中不允许超过此限制速度。限制速度会周期性更新。在限制速度的约束下列车通常包含四种运行工况:牵引、巡航、惰行和制动。牵引阶段:列车加速,发动机处于耗能状态。巡航阶段:列车匀速,列车所受合力为0,列车是需要牵引还是需要制动取决于列车当时受到的总阻力。惰行阶段:列车既不牵引也不制动,列车运行状态取决于受到的列车总阻力,发动机不耗能。制动阶段:列车减速,发动机不耗能。如果列车采用再生制动技术,此时可以将动能转换为电能反馈回供电系统供其他用电设备使用,例如其他正在牵引的列车或者本列车的空调等(本列车空调的耗能较小,通常忽略不计)。如果车站间距离较短,列车一般采用“牵引-惰行-制动”的策略运行。如果站间距离较长,列车通常会采用牵引到接近限制速度后,交替使用惰行、巡航、牵引三种工况,直至接近下一车站采用制动进站停车。图1列车站间运行曲线2.列车动力学模型列车在运行过程中,实际受力状态非常复杂。采用单质点模型是一种常见的简化方法。单质点模型将列车视为单质点,列车运动符合牛顿运动学定律。其受力可分为四类:重力G在轨道垂直方向上的分力与受到轨道的托力抵消,列车牵引力F,列车制动力B和列车运行总阻力W。图2单质点列车受力分析示意图(1)列车牵引力列车牵引力是由动力传动装置产生的、与列车运行方向相同、驱动列车运行并可由司机根据需要调节的外力。牵引力在不同速度下存在不同的最大值,具体数据参见附件。列车实际输出牵引力(kN)基于以下公式进行计算。其中,为实际输出的牵引加速度与最大加速的的百分比,为牵引力最大值(kN)。图3列车牵引特征曲线示意图(2)列车运行总阻力列车总阻力是指列车与外界相互作用引起与列车运行方向相反、一般是阻碍列车运行的、不能被司机控制的外力。按其形成原因可分为基本阻力和附加阻力。1)基本阻力前进方向θ牵引力F重力G总阻力W制动力B牵引力列车运行速度Fmax不能超过轮轨间的黏着力Vmax不能超过机车车辆构造速度列车的基本阻力是列车在空旷地段沿平、直轨道运行时所受到的阻力。该阻力是由于机械摩擦,空气摩擦等因素作用而产生的固有阻力。具体可分为以下五部分:1、车轴轴承间摩擦阻力;2、轮轨间滚动摩擦阻力;3、轮轨间滑动摩擦阻力;4、冲击阻力;5气动阻力。因此,基本阻力与许多因素有关,它主要取决于机车、车辆结构和技术状态、轴重、以及列车运行速度等,同时又受线路情况、气候条件影响。由于这些因素极为复杂,而且相互影响,实际应用中很难用理论公式进行准确计算,通常采用以下经验公式进行计算:其中为单位基本阻力(N/kN),A、B、C为阻力多项式系数,通常取经验值,为列车速度(km/h)。2)附加阻力列车由于在附加条件下(通过坡道、曲线、隧道)运行所增加的阻力叫做附加阻力。附加阻力主要考虑坡道附加阻力和曲线附加阻力。列车的坡道附加阻力是列车上下坡时重力在列车运行方向上的一个分力。通常采用如下公式计算其中为单位坡道阻力系数(N/kN),为线路坡度(‰)。为正表示上坡,为负表示下坡。列车的曲线阻力主要源自取决于轨道线路的曲率半径,列车在曲线上运行时,轮轨间纵向和横向的滑动摩擦力增加,转向架等各部分摩擦力也有所增加。通常采用如下公式计算:其中为单位曲线阻力系数(N/kN),为曲率半径(m);为综合反映影响曲线阻力许多因素的经验常数,我国轨道交通一般取600。有时为了计算方便,当坡道附加阻力,曲线附加阻力同时出现时,根据阻力值相等的原则,把列车通过曲线时所产生的附加阻力折算为坡道阻力,加上线路实际坡度即为加算坡度。综上,列车运行总阻力可按照如下公式计算:其中,为线路阻力(N)...
