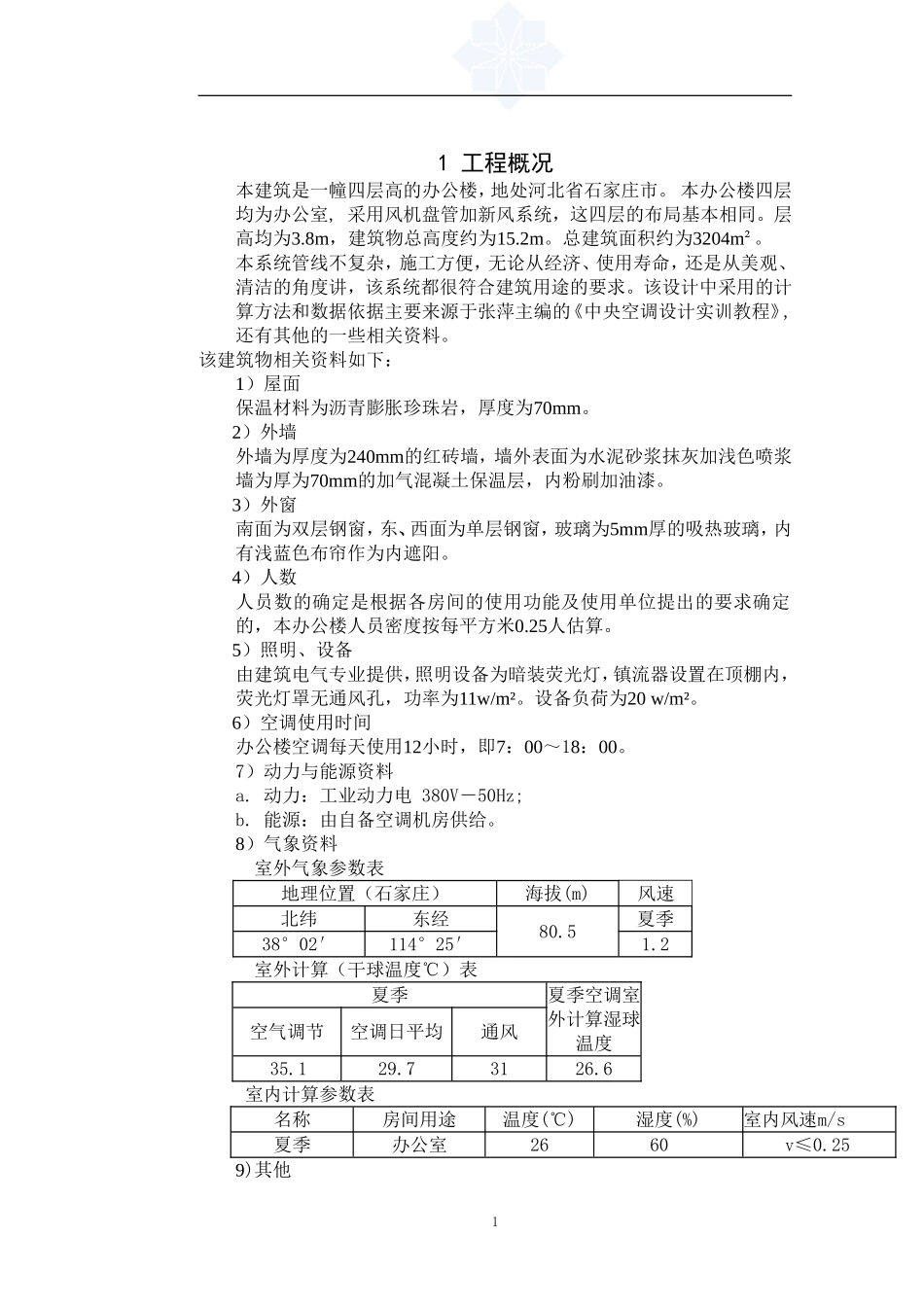

1工程概况本建筑是一幢四层高的办公楼，地处河北省石家庄市。本办公楼四层均为办公室,采用风机盘管加新风系统，这四层的布局基本相同。层高均为3.8m，建筑物总高度约为15.2m。总建筑面积约为3204m²。本系统管线不复杂，施工方便，无论从经济、使用寿命，还是从美观、清洁的角度讲，该系统都很符合建筑用途的要求。该设计中采用的计算方法和数据依据主要来源于张萍主编的《中央空调设计实训教程》,还有其他的一些相关资料。该建筑物相关资料如下：1）屋面保温材料为沥青膨胀珍珠岩，厚度为70mm。2）外墙外墙为厚度为240mm的红砖墙，墙外表面为水泥砂浆抹灰加浅色喷浆墙为厚为70mm的加气混凝土保温层，内粉刷加油漆。3）外窗南面为双层钢窗，东、西面为单层钢窗，玻璃为5mm厚的吸热玻璃，内有浅蓝色布帘作为内遮阳。4）人数人员数的确定是根据各房间的使用功能及使用单位提出的要求确定的，本办公楼人员密度按每平方米0.25人估算。5）照明、设备由建筑电气专业提供，照明设备为暗装荧光灯，镇流器设置在顶棚内，荧光灯罩无通风孔，功率为11w/m²。设备负荷为20w/m²。6）空调使用时间办公楼空调每天使用12小时，即7：00～18：00。7）动力与能源资料a.动力：工业动力电380V－50Hz;b.能源：由自备空调机房供给。8）气象资料室外气象参数表地理位置（石家庄）海拔(m)风速北纬东经80.5夏季38°02′114°25′1.2室外计算（干球温度℃）表夏季夏季空调室外计算湿球温度空气调节空调日平均通风35.129.73126.6室内计算参数表名称房间用途温度(℃)湿度(%)室内风速m/s夏季办公室2660v≤0.259)其他1新风量取30m³/h.p;噪声声级不高于40dB;空气中含尘量不大于0.30mg/m³;室内空气压力稍高于室外大气压。2设计方案的论证2.1办公楼空调特点1）建筑特点办公楼的外围护结构多为钢筋混凝土的框架结构,采用自重的轻型墙体材料作为外围护结构。办公楼的净高为3.8m左右。2）使用特点办公楼的使用性质与时间全楼大体一致,所以整幢楼可选择用同样的空调系统和设备,管理比较方便。办公楼一般采用集中或半集中空调系统。加班问题：个别办公楼或某层需要节假日加班,为此最好不要设太大的集中空调系统。特殊房间的个别控制问题：用风机盘管系统以便控制。2.2方案比较全空气系统与空气－水系统方案比较表比较项目全空气系统空气－水系统设备布置与机房空调与制冷设备可以集中布置在机房机房面积较大层高较高有时可以布置在屋顶或安设在车间柱间平台上只需要新风空调机房、机房面积小风机盘管可以设在空调机房内分散布置、敷设各种管线较麻烦节能与经济性可以根据室外气象参数的变化和室内负荷变化实现全年多工况节能运行调节，充分利用室外新风减少与避免冷热抵消，减少冷冻机运行时间对热湿负荷变化不一致或室内参数不同的多房间不经济部分房间停止工作不需空调时整个空调系统仍需运行不经济灵活性大、节能效果好，可根据各室负荷情况自我调节盘管冬夏兼用，内避容易结垢，降低传热效率无法实现全年多工况节能运行使用寿命使用寿命长使用寿命较长安装设备与风管的安装工作量大周期长安装投产较快，介于集中式空调系统与单元式空调器之间维护运行空调与制冷设备集中安设在机房便于管理和维护布置分散维护管理不方便，水系统布置复杂、易漏水温湿度控制可以严格地控制室内温度和对室内温度要求严格时难于满足2室内相对湿度空气过滤与净化可以采用初效、中效和高效过滤器，满足室内空气清洁度的不同要求，采用喷水室时水与空气直接接触易受污染，须常换水过滤性能差，室内清洁度要求较高时难于满足消声与隔振可以有效地采取消防和隔振措施必须采用低噪声风机才能保证室内要求风管互相串通空调房间之间有风管连通，使各房间互相污染，当发生火灾时会通过风管迅速蔓延各空调房间之间不会互相污染风机盘管+新风系统的特点表优点1)布置灵活，可以和集中处理的新风系统联合使用，也可以单独使用2)各空调房间互不干扰，可以独立地调节室温，并可随时根据需要开停机组,节省运行费用，灵活性大，节能效果好3)与集中式空调相比不需回风管道，节约建筑空间4)机组部件多为装配式、定型化、规格化程度高，便于用户选择和安装5)...
