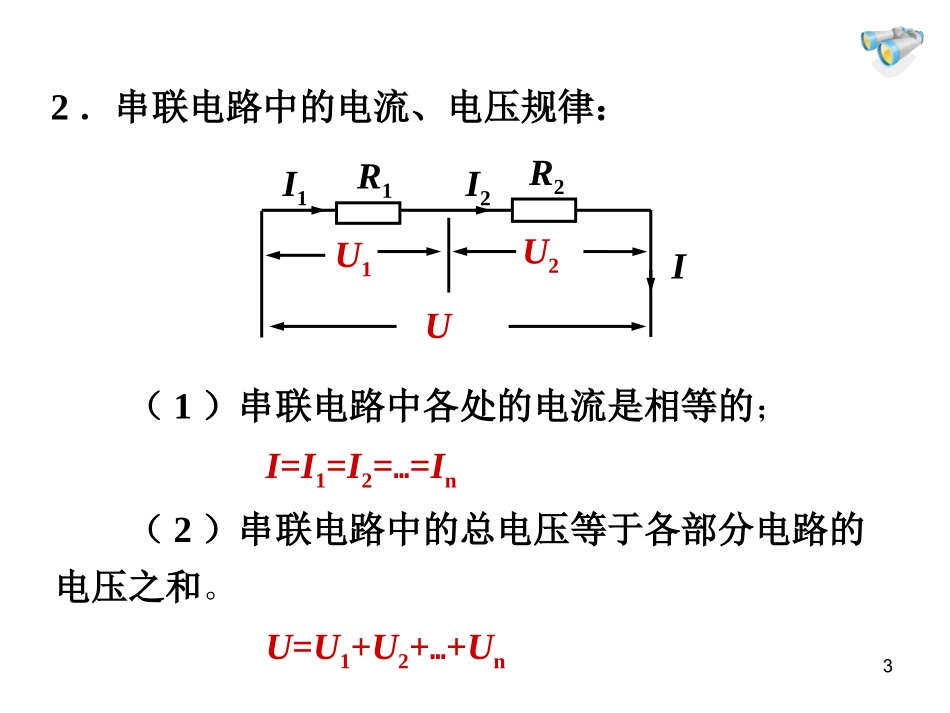

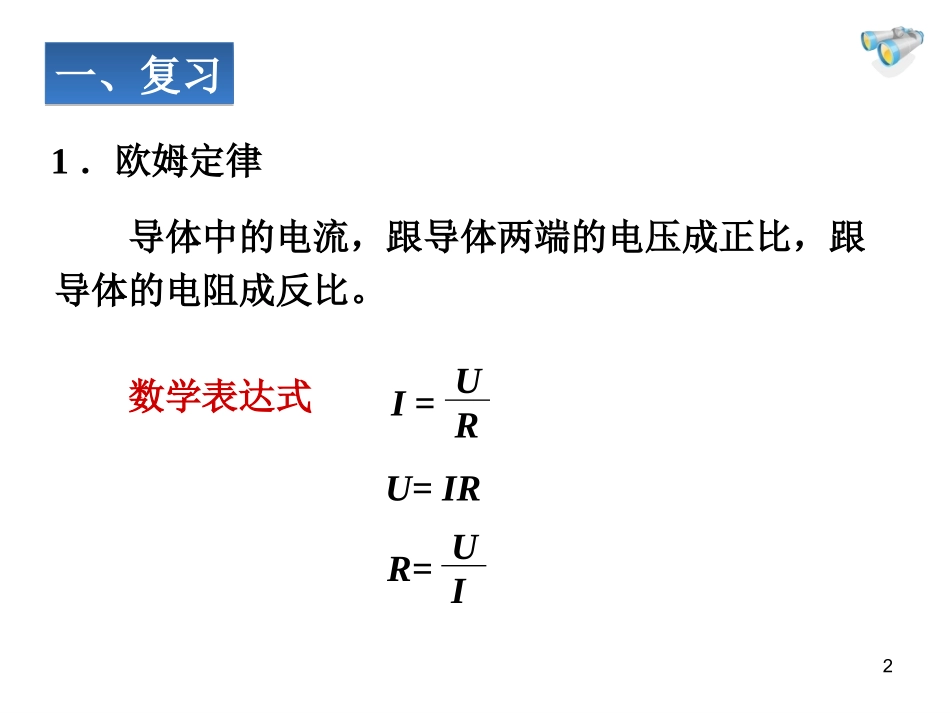

欧姆定律在串、并联电路中的应用第十七章第４节1导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。1．欧姆定律数学表达式一、复习一、复习I=URR=UIU=IR2（1）串联电路中各处的电流是相等的；I=I1=I2=…=In（2）串联电路中的总电压等于各部分电路的电压之和。U=U1+U2+…+Un2．串联电路中的电流、电压规律：R2UIR1U1U2I2I13I1II2R2R1U（1）并联电路中干路电流等于各支路电流之和；I=I1+I2+…+In（2）并联电路中各支路两端电压相等。U=U1=U2=…=Un3．并联电路中的电流、电压规律：4电阻的串联与并联R1R2R1R2R总R总电阻串联相当于增大导体的长度，串联总电阻比任何一个分电阻都大。电阻并联相当于增大导体的横截面积，并联总电阻比任何一个分电阻都小。等效替代法5串联电路的总电阻等于各串联电阻之和R总＝R1＋R2n个阻值相同的电阻R0串联，总电阻R=nR0并联电路的总电阻的倒数等于各并联电阻倒数之和n个阻值相同的电阻并联，总电阻12111RRR并1212RRRRR并0RRn并6串联电阻分压规律：U1=IR1=0.1A×10Ω=1VU2=IR2=0.1A×50Ω=5VU1U2=R1R2U1U2R1R2U1U2R1R2串联电阻分压：U1U2=R1R2电源电压U=3V，电阻R1=1Ω，R2=2Ω，则U1=___V，U2=___V。UU=27V，R1=1Ω，R2=2Ω，则U1=___V，U2=___V。U=27V，R1=2Ω，R2=4Ω，则U1=___V，U2=___V。U=27V，U1=18V，R1=2Ω，则U2=___V，R2=___Ω。1291891891并联电阻分流规律：I1I2=R2R1解：U=I(R1+R2)=0.3A×(5Ω+15Ω)=6V答：电源电压时6V。答：电路中的总电流是0.5A；电阻R2的阻值是48Ω。解：I1=U/R1=24V/80Ω=0.3AI=I1+I2=0.3A+0.2A=0.5AR2=U/I2=24V/0.2A=48Ω。解：I=U/R1=20V/40Ω=0.5A>0.2A该电阻不能正常工作。U1=I’R1=0.2A×40Ω=8VU2=U-U1=20V-8V=12VR2=U2/I’=12V/0.2A=60Ω答：应串联一个60Ω的电阻。解：U=I1R1=0.15A×20Ω=3VI2=I-I1=0.21A-0.15A=0.06AR2=U/I2=3V/0.06A=50Ω答：被测电阻R2的阻值是50Ω。解：I=U1/R2=2V/40Ω=0.05AU2=U-U1=2.8V-2.0V=0.8VR2=U2/I=0.8V/0.05A=16Ω答：被测电阻R2的阻值是16Ω。(2013威海)如图7所示电路，电源电压为12V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终不亮，电流表示数为零，电压表示数为12V，则电路发生的故障可能是【】A．开关接触不良B．电流表断路C．滑动变阻器断路D．灯泡断路D看看中考（2013鄂州）在如图所示的电路中，闭合开关S，电路正常工作。一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小。将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转。若电路中只有一处故障，且只发生在灯L或电阻R上，则【】A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路A看看中考（2012菏泽）小军采用图4的电路，研究“通过某导体的电流与它的电阻关系”，他分别用5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小军将A、B两点间的电阻R由5Ω更换为10Ω，闭合开关后，滑动变阻器应该（）A.保持变阻器滑片不动;B．将变阻器滑片向右移动;C．将变阻器滑片向左移动;D．更换阻值更大的滑动变阻器。C看看中考（2013南充）如图所示的电路中，电源电压恒定，R1为定值电阻，闭合开关S,滑动变阻器R2的滑片P由B端移到a端的过程中、下列说法正确的是（）A.电压表和电流表的示数都变大；B.电压表和电流表的示数都变小；C.电压表的示数变大，电流表的示数变小;D.电压表的示数变小，电流表的示数变大A看看中考（2013黄石）如右图所示电路，当滑动变阻器滑片P向a端滑动的过程中，电流表，电压表示数变化情况是【】A．电流表示数变大B．电流表示数变小C．电压表示数变大D．电压表示数变小ASabVPC看看中考（2013•黑龙江）在如图所示的电路图中，把滑动变阻器的滑片向右滑动时，各表的示数的变化情况是（）A．电压表示数变大，电流表示数变大B．电压表示数变大，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变小，电流表示数变小B看看中考（2013威海）如图所示电路中，电源电压不变，R1为定值电阻，R为滑动变阻器，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是【】A．电压表示数变小，电流表示数变大B．电压表示数变小，电流表示数...
