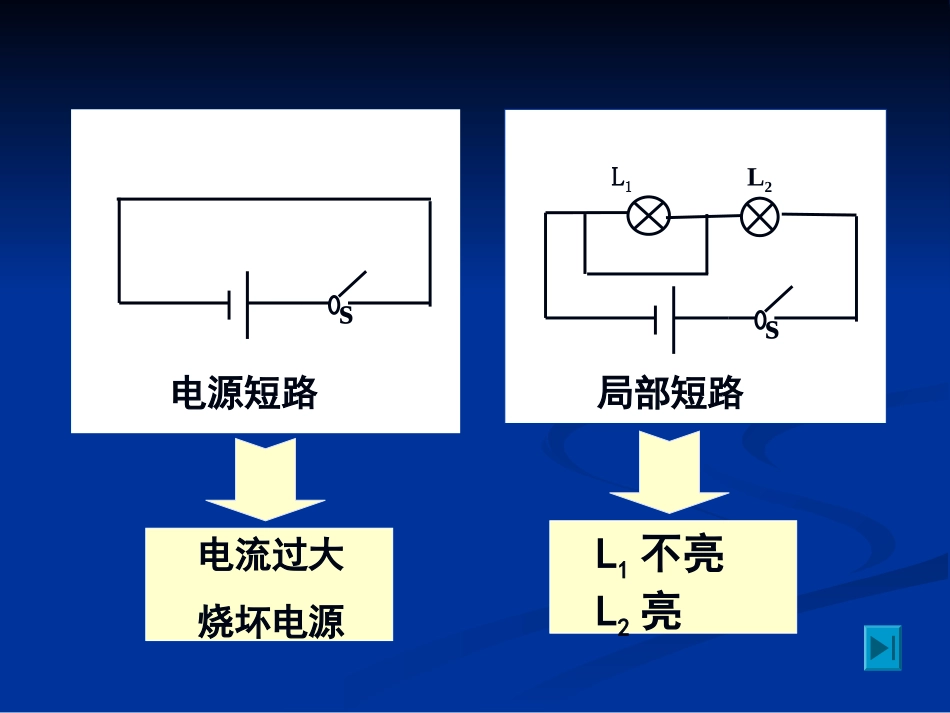

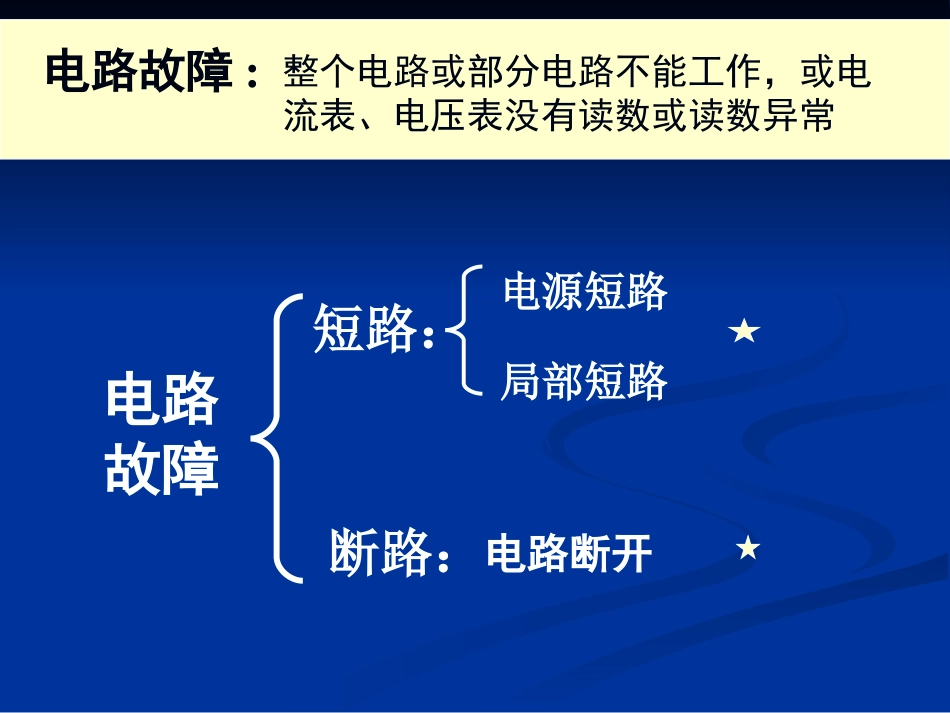

专题训练电路故障的分析电路故障短路：断路：电源短路局部短路电路故障:整个电路或部分电路不能工作，或电流表、电压表没有读数或读数异常电路断开电源短路L2L1ss局部短路电流过大烧坏电源L1不亮L2亮实验探究一：灯L1和L2串联，闭合S后两灯均不发光，经检查电路连接无误。确定是一只灯泡出现了问题，在不拆开电路的情况下，请选择桌上的实验器材来分析。判断灯泡发生了什么故障？为什么？桌上的实验器材有哪些？选择桌上的实验器材来排查实验完成后填写实验报告L2asbcL1AV电流表：电流表：bb、、cc灯L1、L2都不亮，电流表没有示数L1断路电压表：电压表：bb、、cc灯L1、L2都不亮，电压表示数等于零L1断路导线：b、c灯L1、L2都不亮L1断路L2asbcL1AV电流表：电流表：aa、、bb灯L1不亮L2亮，电流表有示数L1断路电压表：电压表：aa、、bb灯L1L2都不亮，电压表示数等于电源电压L1断路导线：a、b灯L1不亮L2亮L1断路L2asbcL1AV电流表：电流表：bb、、cc灯L1、L2都不亮，电流表没有示数L1断路电压表：电压表：bb、、cc灯L1、L2都不亮，电压表示数等于零L1断路导线：b、c灯L1、L2都不亮L1断路断路的判断：如果电路中用电器不工作（灯不亮），且电路中无电流，则电路开路。两种判断方式：①把电压表分别和各处并联，则有示数且比较大（常表述为等于电源电压）处开路（电源除外）；②把电流表分别与各部分并联，如其他部分能正常工作，则与电流表并联的部分断开了。在图中，a、b、c、d为四个接线柱，闭合开关后灯泡不亮，已经确定是灯泡出现故障所引起的。在不允许拆开电路的情况下，请你对故障进行分析。小试牛刀：小试牛刀：SLRabcd灯泡不亮短路或断路用什么器材排查？电流表或电压表能否用导线来排查？电压表排查灯断路电压表示数为电源电压电压表示数为零灯短路电流表接在a、b还是c、d接线柱上？A电流表排查：实验探究二：如图是测定小灯泡功率的实物连接图，其中电源、开关、电压表、导线完好，供电电压为6V，小灯泡的额定电压为3.8伏。ABCDRLSMPABCDRLSMPP冲刺中考：冲刺中考：当连接好电路灯不亮，你分析电路中可能发生了哪些故障？ABCDRLSMP借助电压表来验证你的猜想并排查故障写出：排查的方法：；电路中哪出现的故障：；提出问题还可能有哪些故障？这些故障能观察到的现象？ABCDRLSMP总结示数为零并联外断电源电压并联处断示数为零并联处短示数不为零并联外短电压表分析电路故障断路短路一同学在用伏安法测小灯泡电阻的实验时，电路的连接见下图，但是反复移动滑动变阻器的滑片，电压表的示数总是3V。由此可见，发生故障的原因可能是或者是。如图2所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表V的示数为6V，产生这一现象的原因可能是A．灯L1处短路B．灯L2处短路C．灯L1处断路D．灯L2处断路（B）如图3所示，当开关S闭合时，发现电流表指针偏转，电压表指针不动。该电路的故障可能是（）A．灯L1的接线短路B．灯L2的接线短路C．灯L1的灯丝断了D．灯L2的灯丝断A例4.在图中，a、b、c、d为四个接线柱，闭合开关后灯泡不亮，已经确定是灯泡出现故障所引起的。在不拆开电路的情况下，请你对故障进行分析。小试牛刀：小试牛刀：12小试牛刀：小试牛刀：RLV1S1DABMCAU例1.在图中，a、b、c、d为四个接线柱，闭合开关后灯泡不亮，已经确定是由于灯泡的短路或断路所引起的。在不允许拆开电路的情况下，请你用一个电压表或一个电流表分别对故障进行判断，把方法和判断结果填入表中（每种电表各填一种方法）。
