第6章嵌入式最小系统设计第一节系统设计概述第二节S3C44B0X概述第三节系统硬件基本单元电路设计第四节S3C44B0X启动程序设计第一节系统设计概述图6
1为嵌入式最小系统原理框图,如图中所示一个嵌入式控制器自己是不能独立工作的,必须给它提供电源,加上时钟信号、复位信号,如果芯片没有片内程序存储器,则还要加上存储器系统,然后嵌入式控制器才可能工作
其中存储器系统是可选的,这是因为很多面向嵌入式领域的嵌入式微控制器内部设计了程序存储器和数据存储器
这些提供嵌入式控制器运行所必须条件的电路与嵌入式控制器共同构成了嵌入式的最小系统
而大多数基于ARM7处理器核的微控制器都有调试接口,这部分在芯片实际工作时不是必需的,但在开发时很重要,所以把这部分也归入最小系统中

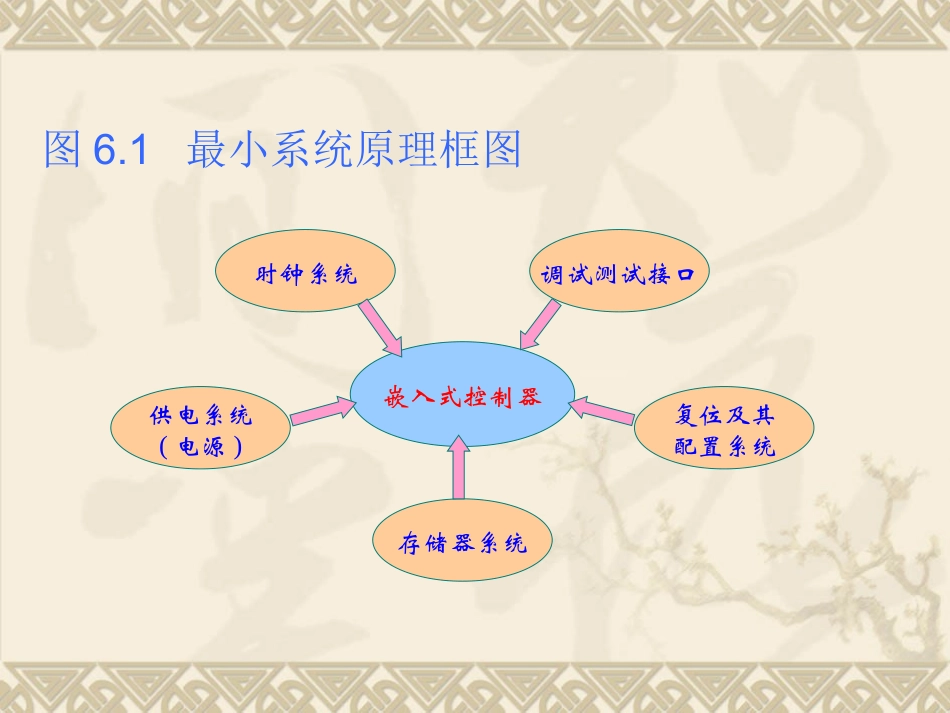

1最小系统原理框图嵌入式控制器时钟系统调试测试接口复位及其配置系统存储器系统供电系统(电源)图6
2是一个典型的嵌入式系统硬件结构框图,部分基本功能描述如下:复位电路可完成系统上电复位和在系统工作时用户按键复位
电源电路为S3C44B0X及其他需要3
3V电源的外围电路供电
晶振为系统提供工作时钟,通过片内PLL(时钟发生器)电路倍频作为微处理器的工作时钟
Flash存储器可存放已调试好的用户应用程序、嵌入式操作系统或其他在系统掉电后需要保存的用户数据等
SDRAM存储器作为系统运行时的主要区域,系统及用户数据、堆栈均位于SDRAM存储器中
JTAG接口可对芯片内部的所有部件进行访问,通过该接口可对系统进行调试、编程等
系统总线扩展引出了数据总线、地址总线和必需的控制总线,便于用户根据自身的特定要求扩展外围电路
串行接口电路用于系统与其他应用系统的短距离双向串行通信
10M以太网接口为系统提供以太网接入的物理通道,通过该接口,系统可以10Mb/s的速率接入以太网
第二节S3C44B0X概述6
