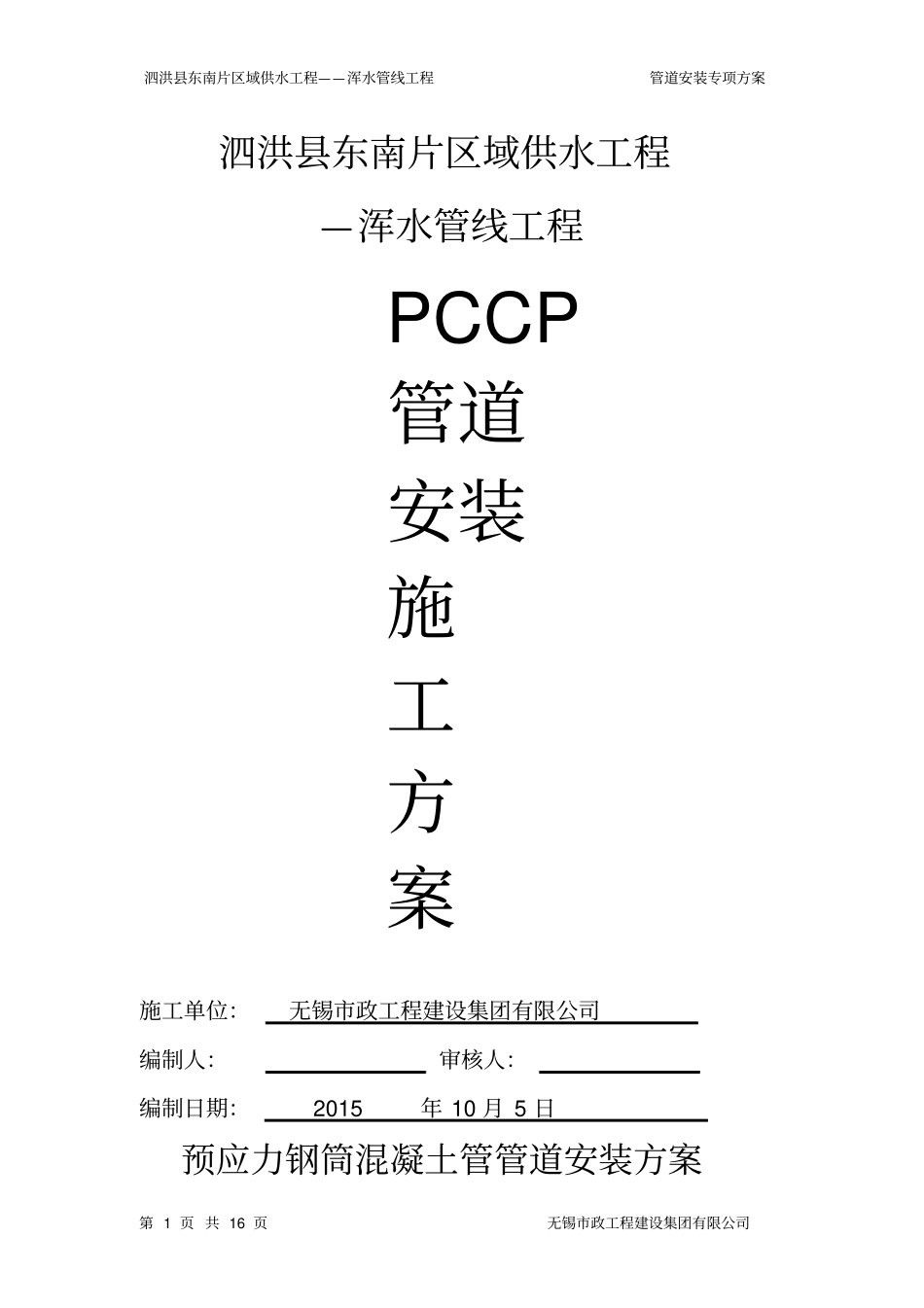

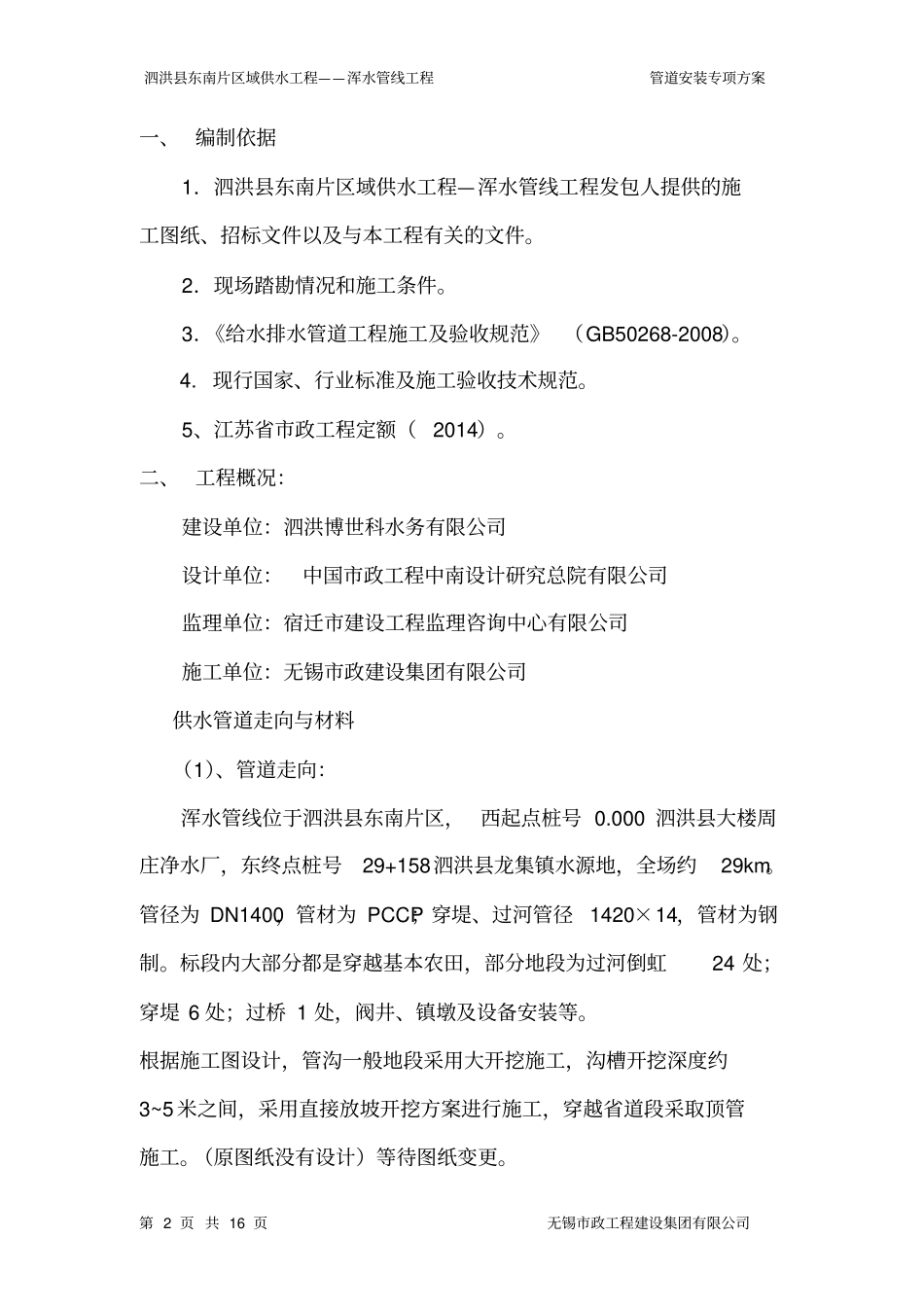

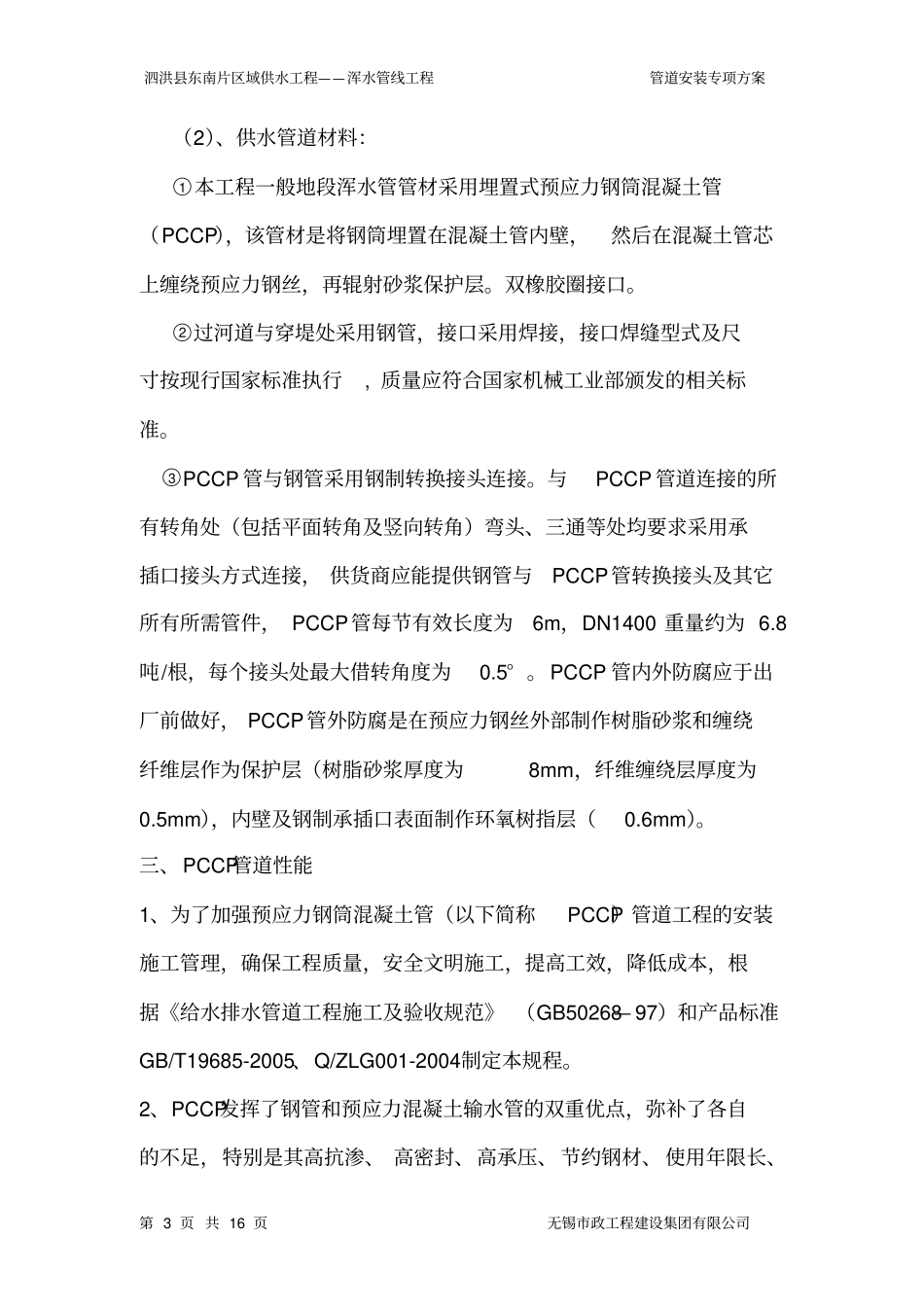

泗洪县东南片区域供水工程——浑水管线工程管道安装专项方案第1页共16页无锡市政工程建设集团有限公司泗洪县东南片区域供水工程—浑水管线工程PCCP管道安装施工方案施工单位：无锡市政工程建设集团有限公司编制人：审核人：编制日期：2015年10月5日预应力钢筒混凝土管管道安装方案泗洪县东南片区域供水工程——浑水管线工程管道安装专项方案第2页共16页无锡市政工程建设集团有限公司一、编制依据1．泗洪县东南片区域供水工程—浑水管线工程发包人提供的施工图纸、招标文件以及与本工程有关的文件。2．现场踏勘情况和施工条件。3．《给水排水管道工程施工及验收规范》（GB50268-2008）。4.现行国家、行业标准及施工验收技术规范。5、江苏省市政工程定额（2014）。二、工程概况：建设单位：泗洪博世科水务有限公司设计单位：中国市政工程中南设计研究总院有限公司监理单位：宿迁市建设工程监理咨询中心有限公司施工单位：无锡市政建设集团有限公司供水管道走向与材料（1）、管道走向：浑水管线位于泗洪县东南片区，西起点桩号0.000泗洪县大楼周庄净水厂，东终点桩号29+158泗洪县龙集镇水源地，全场约29km。管径为DN1400，管材为PCCP；穿堤、过河管径1420×14，管材为钢制。标段内大部分都是穿越基本农田，部分地段为过河倒虹24处；穿堤6处；过桥1处，阀井、镇墩及设备安装等。根据施工图设计，管沟一般地段采用大开挖施工，沟槽开挖深度约3~5米之间，采用直接放坡开挖方案进行施工，穿越省道段采取顶管施工。（原图纸没有设计）等待图纸变更。泗洪县东南片区域供水工程——浑水管线工程管道安装专项方案第3页共16页无锡市政工程建设集团有限公司（2）、供水管道材料：○1本工程一般地段浑水管管材采用埋置式预应力钢筒混凝土管（PCCP），该管材是将钢筒埋置在混凝土管内壁，然后在混凝土管芯上缠绕预应力钢丝，再辊射砂浆保护层。双橡胶圈接口。○2过河道与穿堤处采用钢管，接口采用焊接，接口焊缝型式及尺寸按现行国家标准执行,质量应符合国家机械工业部颁发的相关标准。○3PCCP管与钢管采用钢制转换接头连接。与PCCP管道连接的所有转角处（包括平面转角及竖向转角）弯头、三通等处均要求采用承插口接头方式连接，供货商应能提供钢管与PCCP管转换接头及其它所有所需管件，PCCP管每节有效长度为6m，DN1400重量约为6.8吨/根，每个接头处最大借转角度为0.5°。PCCP管内外防腐应于出厂前做好，PCCP管外防腐是在预应力钢丝外部制作树脂砂浆和缠绕纤维层作为保护层（树脂砂浆厚度为8mm，纤维缠绕层厚度为0.5mm），内壁及钢制承插口表面制作环氧树指层（0.6mm）。三、PCCP管道性能1、为了加强预应力钢筒混凝土管（以下简称PCCP）管道工程的安装施工管理，确保工程质量，安全文明施工，提高工效，降低成本，根据《给水排水管道工程施工及验收规范》（GB50268—97）和产品标准GB/T19685-2005、Q/ZLG001-2004制定本规程。2、PCCP发挥了钢管和预应力混凝土输水管的双重优点，弥补了各自的不足，特别是其高抗渗、高密封、高承压、节约钢材、使用年限长、泗洪县东南片区域供水工程——浑水管线工程管道安装专项方案第4页共16页无锡市政工程建设集团有限公司不污染水质等良好的技术经济性能是其它管材不能比拟的，工程上宜优先采用。四、管道安装施工1、PCCP安装施工必须认真贯彻执行公司的质量方针和目标，公司的管道工程部负责安装施工的过程控制。PCCP管道施工前编制工程施工组织设计，其内容有施工场地布置、区间流水施工的安排、沟槽开挖施工、管基施工、管道安装方法、回填土、管道水压试验、工程质量保证及管线附近原有地下埋设物的安全防护措施等。在湿陷性黄土及其他特殊土质施工时，应根据有关规范和规程执行。2、管道工程施工，应遵守国家和地方有关安全、劳动保护、防火、防爆、环境和文物保护等方面的规定。3、装卸、运输及堆放（1）、PCCP的出厂验收、检验方法、管材标识、出厂证明书、厂外运输等，应符合产品标准的有关规定。我公司工程部质量负责人与业主、工程监理到生产现场进行产品验收，亦可按合同规定在施工现场进行验收。（2）、PCCP的装卸工作应符合下列规定：,,吊装车起吊...
