施工升降机安拆方案资料VIP免费

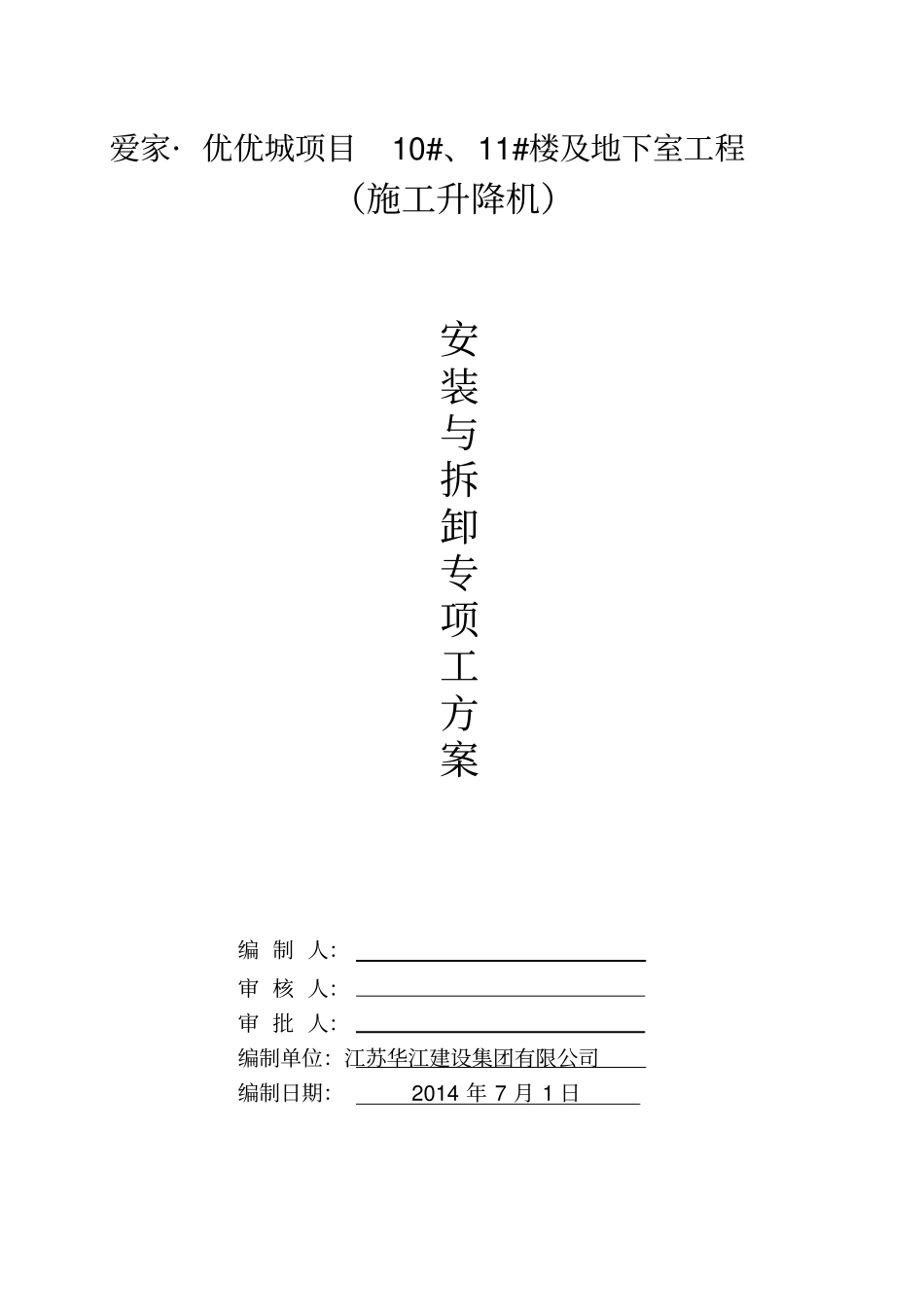

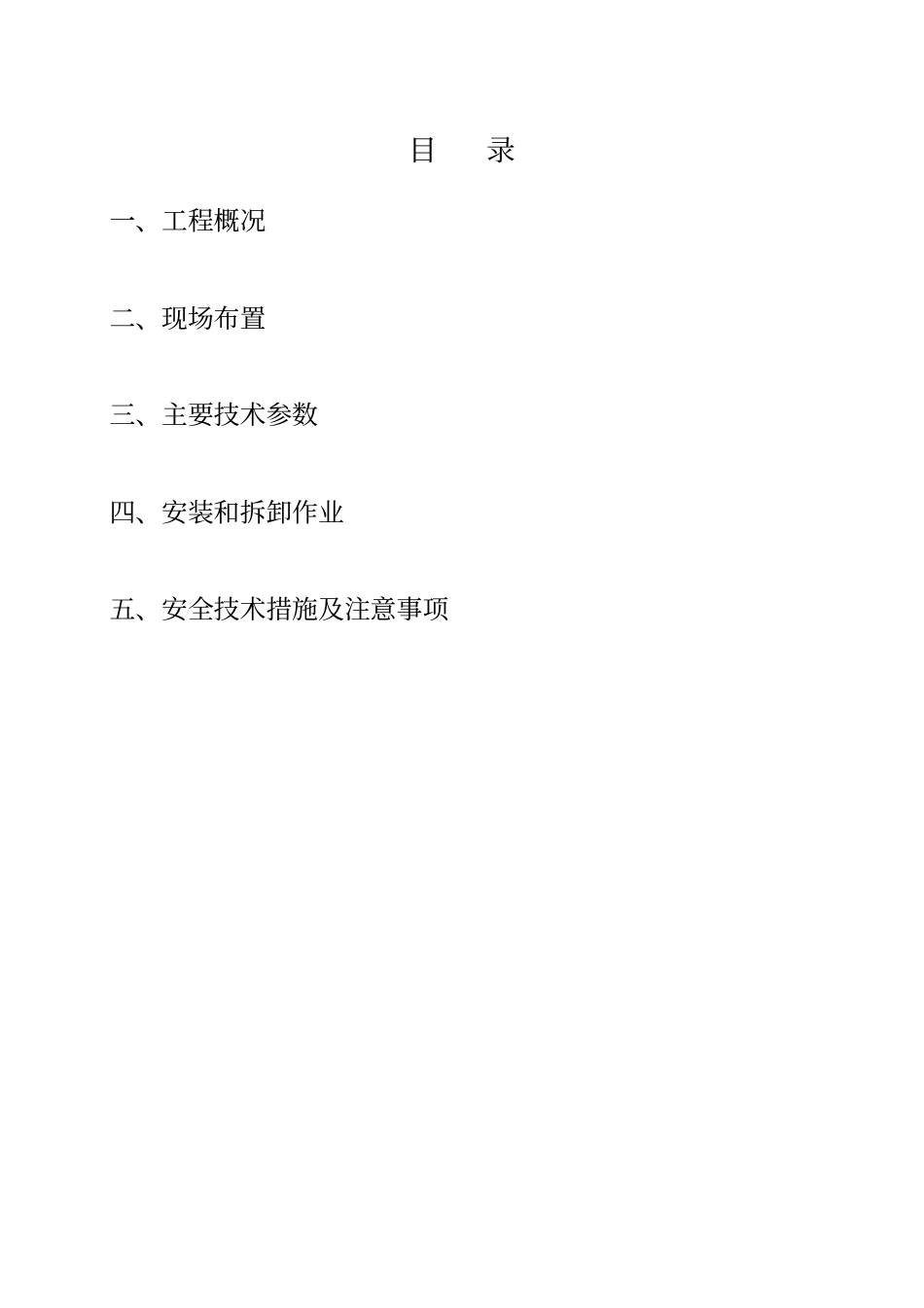

爱家·优优城项目10#、11#楼及地下室工程（施工升降机）安装与拆卸专项工方案编制人：审核人：审批人：编制单位：江苏华江建设集团有限公司编制日期：2014年7月1日目录一、工程概况二、现场布置三、主要技术参数四、安装和拆卸作业五、安全技术措施及注意事项施工升降机安装拆卸方案一、工程概况武汉君茂投资置业有限公司拟在武汉市洪山区青菱乡红霞村兴建“爱家·优优城”项目，该项目由武汉华中岩土工程有限责任公司勘测，中信建筑设计研究总院有限公司设计。本工程项目由多栋高层住宅楼和多层住宅楼及商业和相关的配套设施组成。我单位施工的本标段10#、11#楼两栋34F的高层住宅楼及地下室，总建筑面积约45000m2，为剪力墙结构；10#、11#楼建筑总高度均为103.7米。二、现场布置本工程安装由湖北江汉建筑机械有限公司生产的SC200/200B型施工升降机两台，用于该工程垂直运输施工。三、主要技术参数：型号：SC200/200B吊笼底部尺寸：3.0×1.3运行速度：35r/min额定载重量：2×2000kg最大安装高度：200m附墙间距：7米～9米额定电流：2×3×20.5A起动电流：2×3×93A标准截面尺寸：650mm×650mm标准节长度：1508mm吊笼重量：2×1650kg四、施工升降机的安装和拆卸作业1、施工升降机安装拆卸人员和设备准备1.1、施工升降机安装拆卸人员准备现场负责人：技术负责人：质量检验员：安全监督员：安装人员1.2、施工升降机安装拆卸需用设备名称规格数量备注汽车起重机50吨1台经纬仪、水平仪TDJ2E、DS3200各1台专用板手10把万用表1只接地摇表1只螺丝刀1套各种索具配套2套安全帽8顶安全带8根手套20付工具包8个大锤10KG2个棕绳30m2根2、施工升降机的安装操作（一）安装前准备工作升降机安装的安全要求1）升降机安装前必须先仔细阅读《使用说明书》及《零件图册》。2）安装场地应清理干净，并用有标志的栏杆围起来，禁止非工作人员进入安装场地内。3）安装过程中必须由专人统一指挥。4）升降机运行时，人员头、手严禁露出安全栏外。5）如果有人在导轨架上或附墙架上工作时，绝对不允许开动升降机，当吊笼运行时，严禁进入外笼内。6）吊笼上的零部件必须放置平稳，不得露出安全栏外。7）安装作业人员应按空中作业的安全要求，穿工作服，以免被卷入运行部件中，发生安全事故。8）安装过程中，必须笼顶操作，不允许笼内操作。9）吊笼启运前应先全面检查，确保升降机运行通道无障碍，消除所有不安全隐患。10）雷雨天或风速超过13m/s的恶劣天气下不能进行安装作业。11）升降机运行时，应首先保证接地装置与升降机金属结构联通，接地电阻应≤4Ω。12）安装及加高完毕立即对导轨架等部位润滑。13）严禁夜间进行安装作业。（二）底盘、护栏安装1）基础混凝土强度达到强度要求后，才进行底盘、护栏的安装。2）清扫基础表面，清除预留孔中积水、杂物。3）将底盘与外横梁连接，放在基础平面上，在底盘上安装三节标准节，将地脚螺栓放入预留孔，使其钩住基础钢筋，与底盘适当紧固。4）高速盘与附着墙面相对位置，使导轨架中心位置与附墙预埋件中心对正，且使底盘对称中心与附墙面平行。5）用自动安平水准仪将底盘校平，四角的水平误差不得大于1mm，不符合要求时可用钢垫片将底盘与基础之间垫实。6）调整符合要求后，用高标号水泥浆进行灌浆，将地脚螺栓固定，同时将底盘与基础之间的缝隙抹平，在底盘中间易积水处留排水口。7）按护栏安装护网。8）将吊笼缓冲装置与底盘连接。（三）吊笼安装1）先将吊笼上所有用于运输的铁丝、螺栓、垫板等包装捆扎物全部清除干净。2）检查所有齿轮、滚轮是否转动灵活，特别是安全器的齿轮一定要转动灵活，不灵活的要求厂家马上进行更换。3）所有齿轮、滚轮检查合格后，将滚轮调整到最大偏心位置，以便顺利套入导轨架。4）用楔形木块撬动制动器送闸拉手，松开电机制动器。5）用塔吊吊起吊笼，从已安装好的导轨架上方将吊笼平稳套入，使其准确就位，停放在合适高度的垫木上。6）起吊吊笼时一定要吊平，沿导轨架下移时应轻缓。在齿轮与齿条进入啮合前先稳一下，避免形成较大冲击而导致损伤。7）安装笼顶安全栏杆并设有吊杆安装孔。8）通过调整吊笼上滚轮偏心轴，以满足如下要求：A...
