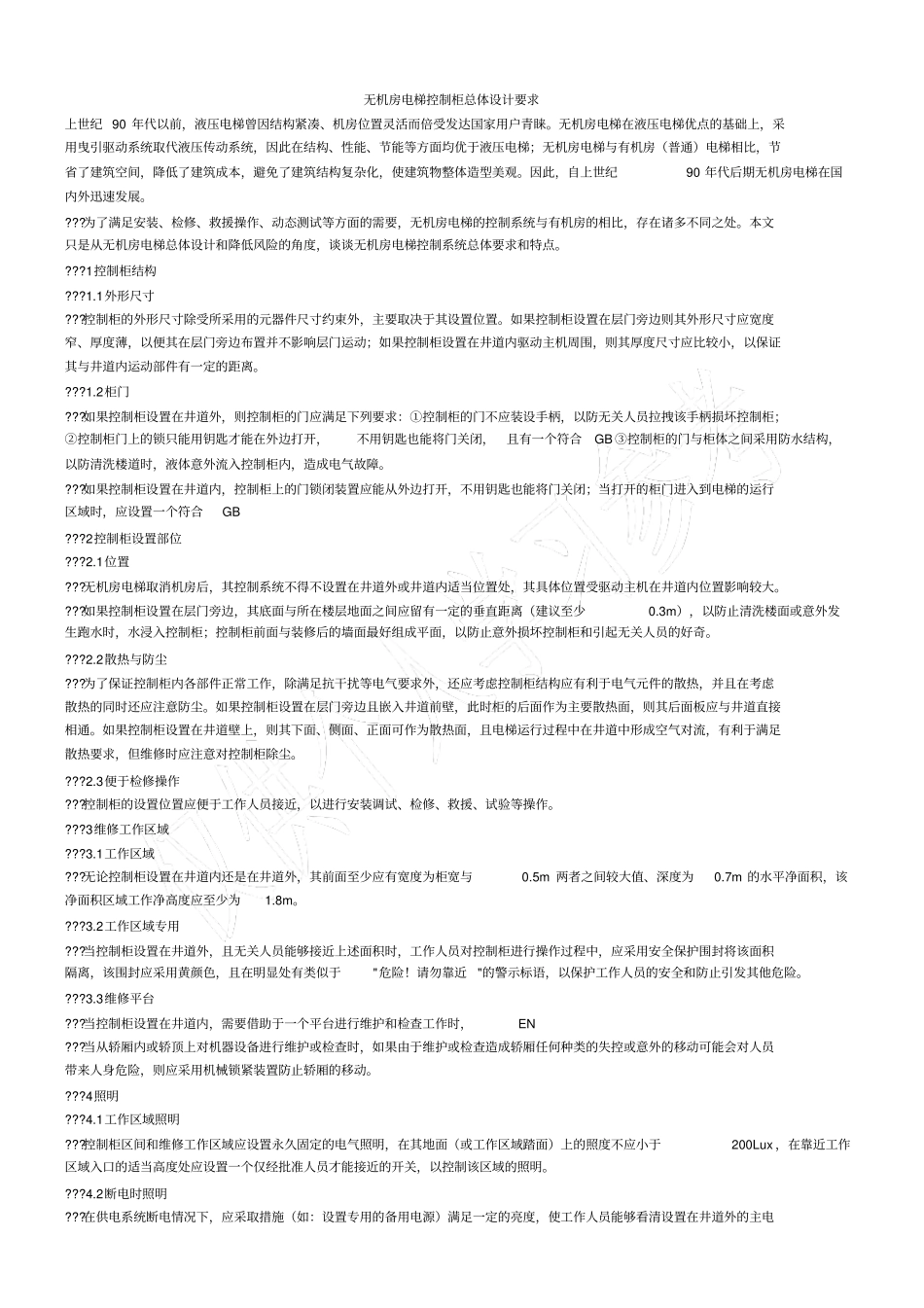

无机房电梯控制柜总体设计要求上世纪90年代以前，液压电梯曾因结构紧凑、机房位置灵活而倍受发达国家用户青睐。无机房电梯在液压电梯优点的基础上，采用曳引驱动系统取代液压传动系统，因此在结构、性能、节能等方面均优于液压电梯；无机房电梯与有机房（普通）电梯相比，节省了建筑空间，降低了建筑成本，避免了建筑结构复杂化，使建筑物整体造型美观。因此，自上世纪90年代后期无机房电梯在国内外迅速发展。???为了满足安装、检修、救援操作、动态测试等方面的需要，无机房电梯的控制系统与有机房的相比，存在诸多不同之处。本文只是从无机房电梯总体设计和降低风险的角度，谈谈无机房电梯控制系统总体要求和特点。???1控制柜结构???1.1外形尺寸???控制柜的外形尺寸除受所采用的元器件尺寸约束外，主要取决于其设置位置。如果控制柜设置在层门旁边则其外形尺寸应宽度窄、厚度薄，以便其在层门旁边布置并不影响层门运动；如果控制柜设置在井道内驱动主机周围，则其厚度尺寸应比较小，以保证其与井道内运动部件有一定的距离。???1.2柜门???如果控制柜设置在井道外，则控制柜的门应满足下列要求：①控制柜的门不应装设手柄，以防无关人员拉拽该手柄损坏控制柜；②控制柜门上的锁只能用钥匙才能在外边打开，不用钥匙也能将门关闭，且有一个符合GB③控制柜的门与柜体之间采用防水结构，以防清洗楼道时，液体意外流入控制柜内，造成电气故障。???如果控制柜设置在井道内，控制柜上的门锁闭装置应能从外边打开，不用钥匙也能将门关闭；当打开的柜门进入到电梯的运行区域时，应设置一个符合GB???2控制柜设置部位???2.1位置???无机房电梯取消机房后，其控制系统不得不设置在井道外或井道内适当位置处，其具体位置受驱动主机在井道内位置影响较大。???如果控制柜设置在层门旁边，其底面与所在楼层地面之间应留有一定的垂直距离（建议至少0.3m），以防止清洗楼面或意外发生跑水时，水浸入控制柜；控制柜前面与装修后的墙面最好组成平面，以防止意外损坏控制柜和引起无关人员的好奇。???2.2散热与防尘???为了保证控制柜内各部件正常工作，除满足抗干扰等电气要求外，还应考虑控制柜结构应有利于电气元件的散热，并且在考虑散热的同时还应注意防尘。如果控制柜设置在层门旁边且嵌入井道前壁，此时柜的后面作为主要散热面，则其后面板应与井道直接相通。如果控制柜设置在井道壁上，则其下面、侧面、正面可作为散热面，且电梯运行过程中在井道中形成空气对流，有利于满足散热要求，但维修时应注意对控制柜除尘。???2.3便于检修操作???控制柜的设置位置应便于工作人员接近，以进行安装调试、检修、救援、试验等操作。???3维修工作区域???3.1工作区域???无论控制柜设置在井道内还是在井道外，其前面至少应有宽度为柜宽与0.5m两者之间较大值、深度为0.7m的水平净面积，该净面积区域工作净高度应至少为1.8m。???3.2工作区域专用???当控制柜设置在井道外，且无关人员能够接近上述面积时，工作人员对控制柜进行操作过程中，应采用安全保护围封将该面积隔离，该围封应采用黄颜色，且在明显处有类似于"危险！请勿靠近"的警示标语，以保护工作人员的安全和防止引发其他危险。???3.3维修平台???当控制柜设置在井道内，需要借助于一个平台进行维护和检查工作时，EN???当从轿厢内或轿顶上对机器设备进行维护或检查时，如果由于维护或检查造成轿厢任何种类的失控或意外的移动可能会对人员带来人身危险，则应采用机械锁紧装置防止轿厢的移动。???4照明???4.1工作区域照明???控制柜区间和维修工作区域应设置永久固定的电气照明，在其地面（或工作区域踏面）上的照度不应小于200Lux，在靠近工作区域入口的适当高度处应设置一个仅经批准人员才能接近的开关，以控制该区域的照明。???4.2断电时照明???在供电系统断电情况下，应采取措施（如：设置专用的备用电源）满足一定的亮度，使工作人员能够看清设置在井道外的主电源开关、紧急和测试操作装置上的开关，防止因光线不足而造成误动作。???5地板???GB???6通道???通向无机房电梯控制柜、紧急测试操作屏的通道也应满足GB???7通风与温度???无论控制柜设置在井道内还...
