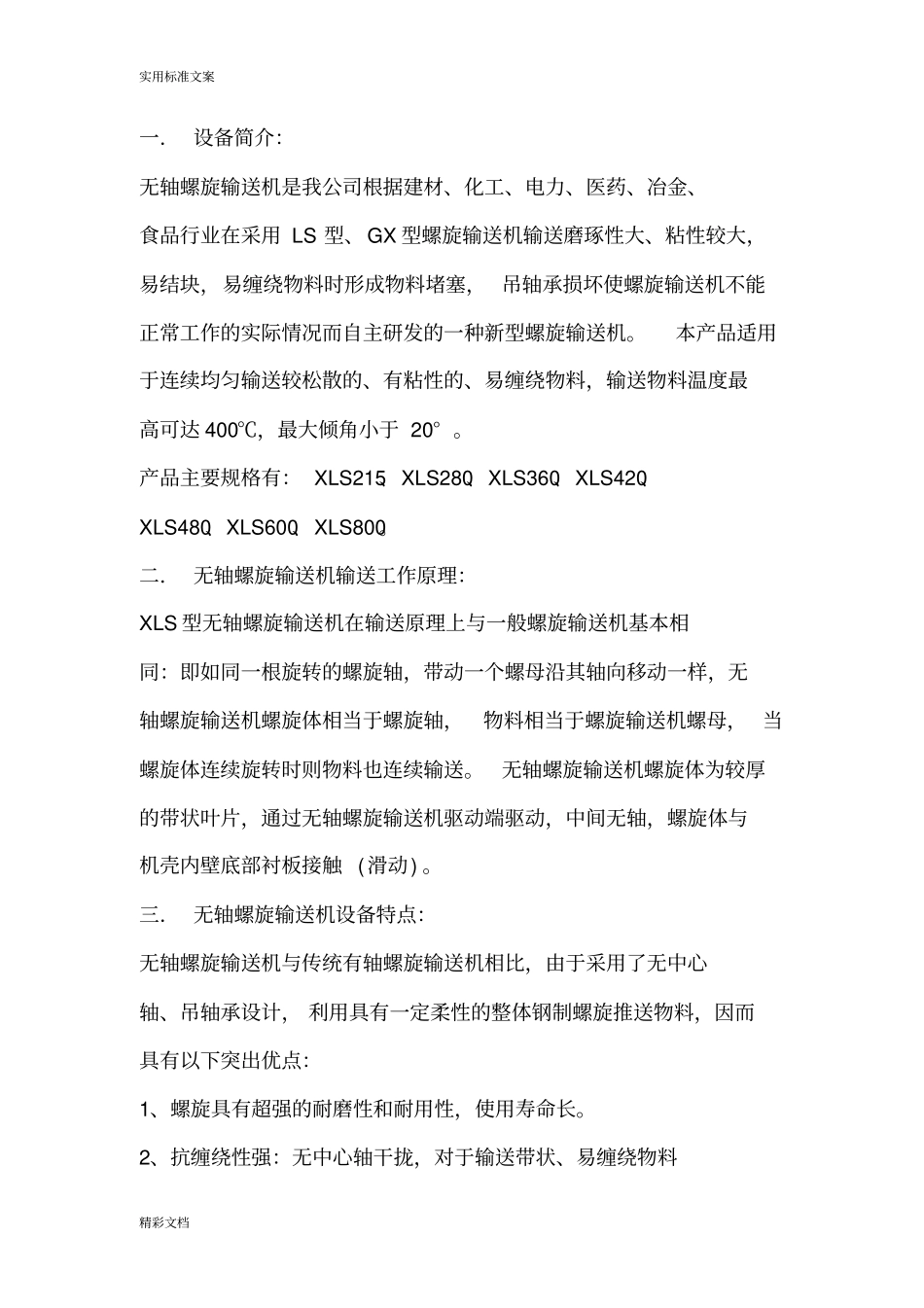

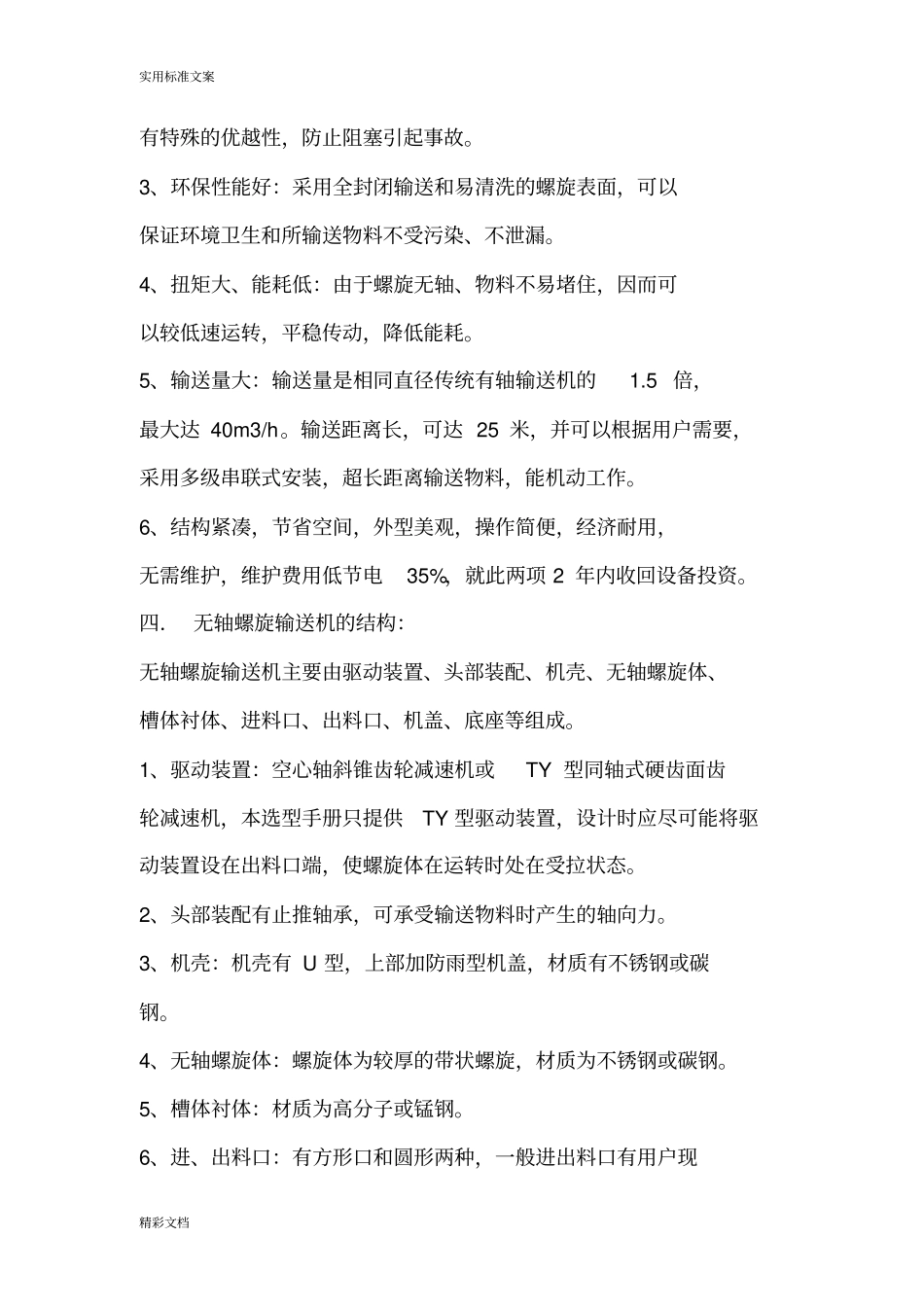

实用标准文案精彩文档无轴螺旋输送机产品选型实用标准文案精彩文档一．设备简介：无轴螺旋输送机是我公司根据建材、化工、电力、医药、冶金、食品行业在采用LS型、GX型螺旋输送机输送磨琢性大、粘性较大，易结块，易缠绕物料时形成物料堵塞，吊轴承损坏使螺旋输送机不能正常工作的实际情况而自主研发的一种新型螺旋输送机。本产品适用于连续均匀输送较松散的、有粘性的、易缠绕物料，输送物料温度最高可达400℃，最大倾角小于20°。产品主要规格有：XLS215、XLS280、XLS360、XLS420、XLS480、XLS600、XLS800。二．无轴螺旋输送机输送工作原理：XLS型无轴螺旋输送机在输送原理上与一般螺旋输送机基本相同：即如同一根旋转的螺旋轴，带动一个螺母沿其轴向移动一样，无轴螺旋输送机螺旋体相当于螺旋轴，物料相当于螺旋输送机螺母，当螺旋体连续旋转时则物料也连续输送。无轴螺旋输送机螺旋体为较厚的带状叶片，通过无轴螺旋输送机驱动端驱动，中间无轴，螺旋体与机壳内壁底部衬板接触(滑动)。三．无轴螺旋输送机设备特点：无轴螺旋输送机与传统有轴螺旋输送机相比，由于采用了无中心轴、吊轴承设计，利用具有一定柔性的整体钢制螺旋推送物料，因而具有以下突出优点：1、螺旋具有超强的耐磨性和耐用性，使用寿命长。2、抗缠绕性强：无中心轴干拢，对于输送带状、易缠绕物料实用标准文案精彩文档有特殊的优越性，防止阻塞引起事故。3、环保性能好：采用全封闭输送和易清洗的螺旋表面，可以保证环境卫生和所输送物料不受污染、不泄漏。4、扭矩大、能耗低：由于螺旋无轴、物料不易堵住，因而可以较低速运转，平稳传动，降低能耗。5、输送量大：输送量是相同直径传统有轴输送机的1.5倍，最大达40m3/h。输送距离长，可达25米，并可以根据用户需要，采用多级串联式安装，超长距离输送物料，能机动工作。6、结构紧凑，节省空间，外型美观，操作简便，经济耐用，无需维护，维护费用低节电35%，就此两项2年内收回设备投资。四．无轴螺旋输送机的结构：无轴螺旋输送机主要由驱动装置、头部装配、机壳、无轴螺旋体、槽体衬体、进料口、出料口、机盖、底座等组成。1、驱动装置：空心轴斜锥齿轮减速机或TY型同轴式硬齿面齿轮减速机，本选型手册只提供TY型驱动装置，设计时应尽可能将驱动装置设在出料口端，使螺旋体在运转时处在受拉状态。2、头部装配有止推轴承，可承受输送物料时产生的轴向力。3、机壳：机壳有U型，上部加防雨型机盖，材质有不锈钢或碳钢。4、无轴螺旋体：螺旋体为较厚的带状螺旋，材质为不锈钢或碳钢。5、槽体衬体：材质为高分子或锰钢。6、进、出料口：有方形口和圆形两种，一般进出料口有用户现实用标准文案精彩文档场安装。五．无轴螺旋输送机的主要机型：1、污水处理（半流质）物料输送量：螺旋宽度型号406080100120150XLS2150.91.6XLS2401.22.43.6XLS2801.52.84.27.0XLS3203.55.28.8XLS3604.26.311.0XLS4208.013.514.0XLS48010.016.017.5XLS54019.021.029.0XLS60024.734.0注:表内数值为转数n=20转/分钟的输送量。2、建材、化工、电力、食品(散料、粘性大、易缠绕物料)的输送量:螺旋直径215280360420480600800螺距190280300320400480500转速40404040403232输送量9255580120175300转速30303030302525实用标准文案精彩文档输送量719406090135230注:转速的允许偏差在10%的范围内。3、无轴螺旋输送机倾斜布置时的输送量的矫正系数:倾斜角0°≤5°≤10°≤15°≤20°矫正系数C1.001.000.800.700.65六．无轴螺旋输送机的外形及尺寸：无轴螺旋输送机外形尺寸规格型号RL1JHVAPHXLS21521530001420037029060180XLS28028030001630044032060224XLS36036030002432053040060355XLS42042030002435056040060355XLS48048030002440065040080400XLS60060030002450079045080500XLS80080030003063097046080630七．无轴螺旋输送机的外形：实用标准文案精彩文档实用标准文案精彩文档八．无轴螺旋输送机的安装方式：九．无轴螺旋输送机安装、调试及运行：实用标准文案精彩文档1、无轴螺旋输送机设备安装要求a、无轴螺旋输送机进、出料口现场安装，应使进出料口的法兰支撑面与螺旋机的本体轴线平行；与...
