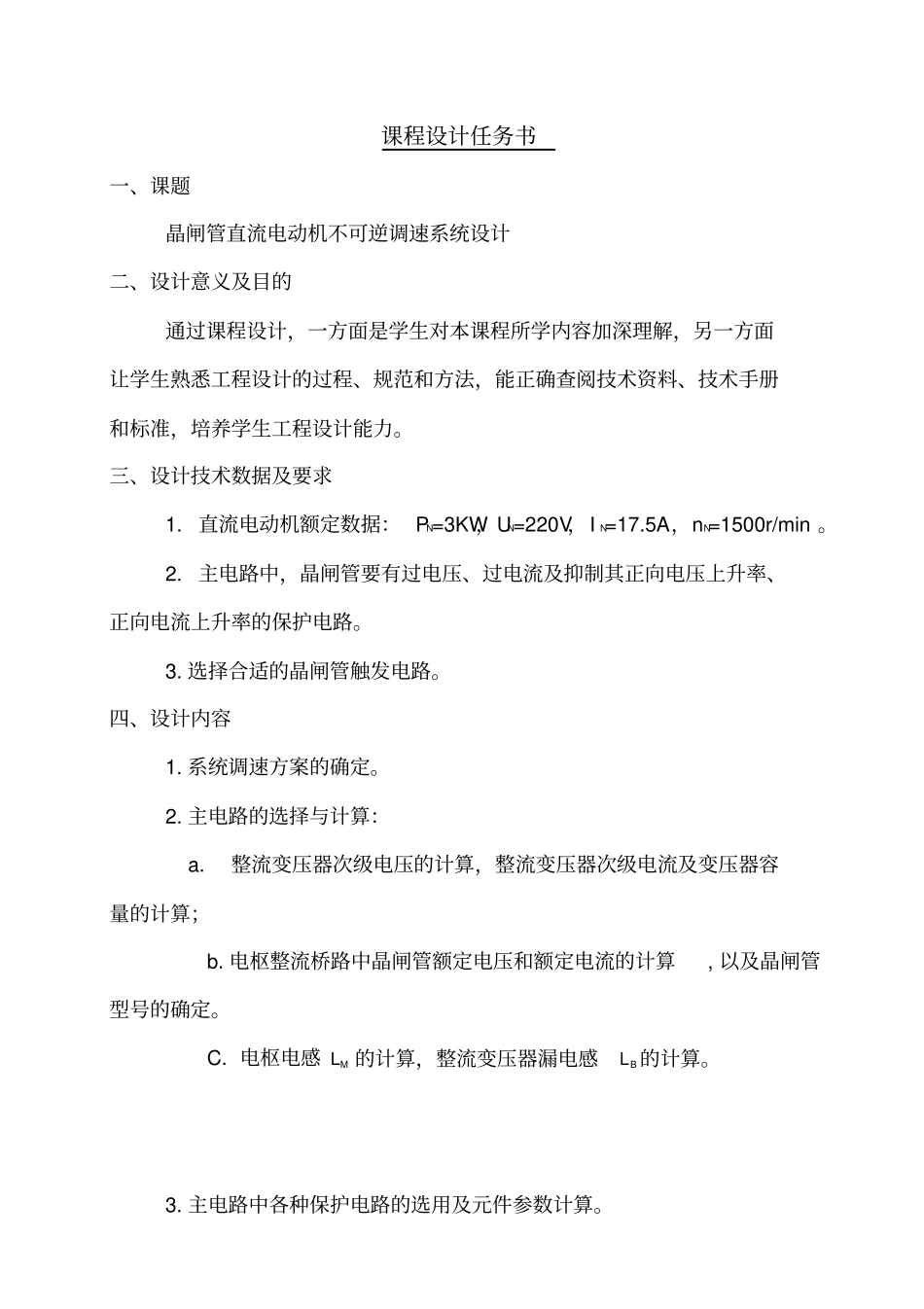

课程设计任务书一、课题晶闸管直流电动机不可逆调速系统设计二、设计意义及目的通过课程设计，一方面是学生对本课程所学内容加深理解，另一方面让学生熟悉工程设计的过程、规范和方法，能正确查阅技术资料、技术手册和标准，培养学生工程设计能力。三、设计技术数据及要求1.直流电动机额定数据：PN=3KW，UN=220V，IN=17.5A，nN=1500r/min。2.主电路中，晶闸管要有过电压、过电流及抑制其正向电压上升率、正向电流上升率的保护电路。3.选择合适的晶闸管触发电路。四、设计内容1.系统调速方案的确定。2.主电路的选择与计算：a.整流变压器次级电压的计算，整流变压器次级电流及变压器容量的计算；b.电枢整流桥路中晶闸管额定电压和额定电流的计算,以及晶闸管型号的确定。C.电枢电感ML的计算，整流变压器漏电感BL的计算。3.主电路中各种保护电路的选用及元件参数计算。五、设计任务1、设计任务书2、摘要3、目录4、整流装备方案的选择5、系统设备（元件）的选择与效验6、参考文献7、后记（收获和体会）六、主要参考资料《电力电子技术》黄家善机械工业出版社《电力拖动自动控制系统》陈伯时机械工业出版社七、时间：二周摘要直流电动机具有良好的起、制动性能，宜于在大范围内平滑调速，在许多需要调速或快速正反向的电力拖动领域中得到应用。晶闸管问世后，生产出成套的晶闸管整流装置，组成晶闸管—电动机调速系统（简称V-M系统），和旋转变流机组及离子拖动变流装置相比，晶闸管整流装置不仅在经济性和可靠性上都有很大提高，而且在技术性能上也显示出较大的优越性。本文首先明确了设计的任务和要求，在了解了转速电流双闭环直流调速系统的调速原理后依次对晶闸管相控整流调速系统的主电路，保护电路，检测电路和触发电路进行了设计，并且计算了相关参数。最后给出了这次设计的心得体会，参考文献和系统的电气总图。目录设计任务及要求......................................Ⅰ摘要................................................Ⅲ第一章晶闸管直流电动机不可逆调速系统概述...........1第一节双闭环直流调速系统的组成..................1第二节双闭环直流调速系统的静特性................3第二章系统主电路原理分析...........................4第一节晶闸管直流电动机不可逆调速系统原理........4第二节总体方案..................................5第三节三相桥式全控整流电路......................7第三章系统参数计....................................8第一节整流变压器参数计算.......................8第二节晶闸管参数计算............................9第三节其他参数计算.............................10第四章保护电路.....................................11第一节过电压保护...............................11第二节过电流保护...............................14第五章系统控制电路设计.............................16第一节信号检测电路设计.........................16第二节系统调节器...............................16第三节触发电路.................................17后记................................................20参考文献............................................21附录：电气原理总图.................................22-1-第一章晶闸管直流电动机不可逆调速系统概述直流调速系统通过调节控制电压Uc就可改变电动机的转速。当负载的生产工艺对运行时的静差率要求不高，采用开环系统就能实现一定范围内的无级调速。但是，对静差率有较高要求时，开环调速系统往往不能满足要求。这时就要采用闭环调速系统。采用PI调节的单个转速闭环直流调速系统可以在保证系统稳定的前提下实现转速无静差。但是，如果对系统的动态性能要求较高，例如：要求快速起制动，突加负载动态速降小等等，单闭环系统就难以满足需要。这是就要考虑采用转速、电流双环控制的直流调速系统。第一节双闭环直流调速系统的组成为了实现转速和电流两种负反馈分别起作用，可在系统中设置两个调节器，分别调节转速和电流。二者之间实行嵌套（串联）联接。把转速调节器...
