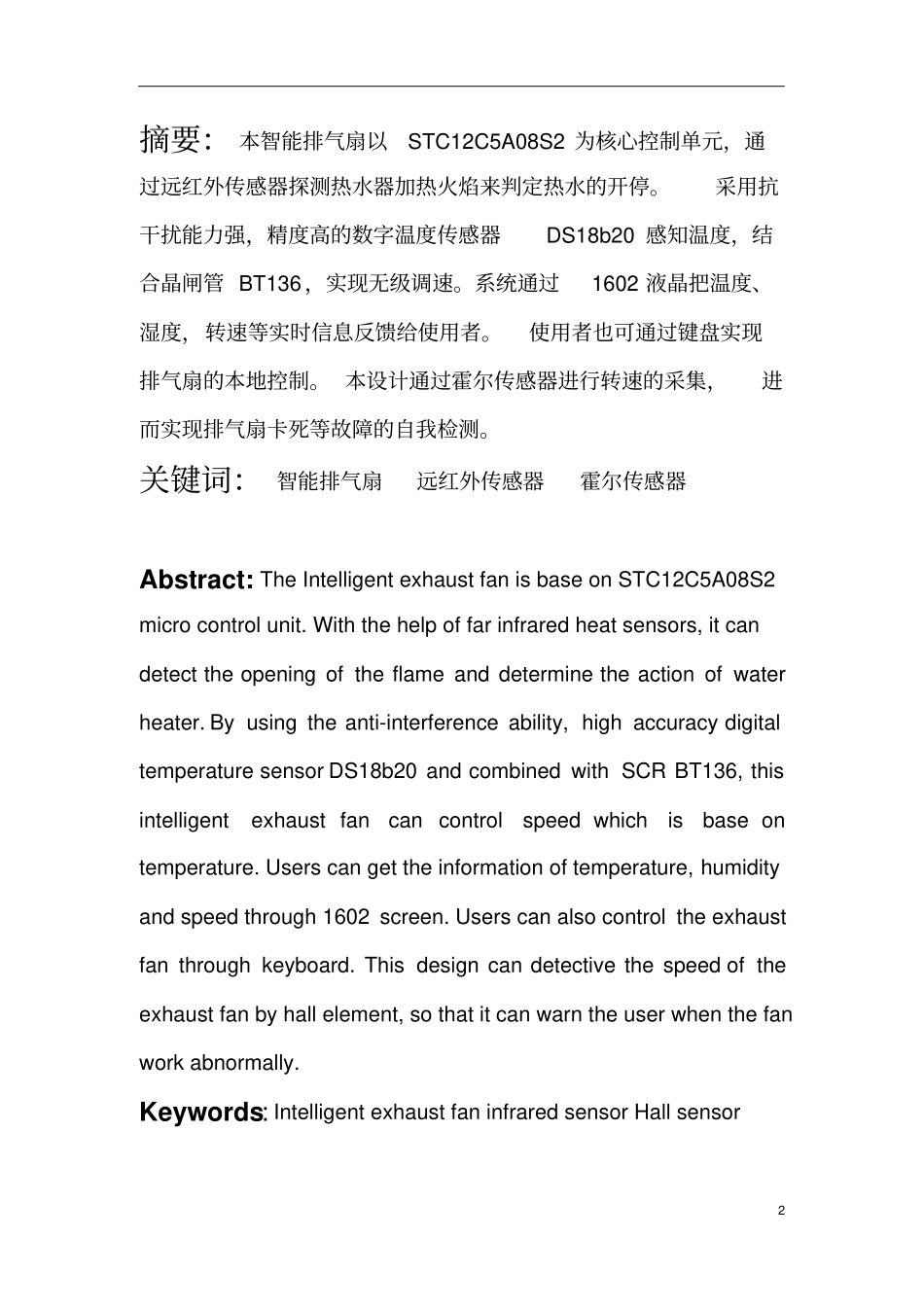

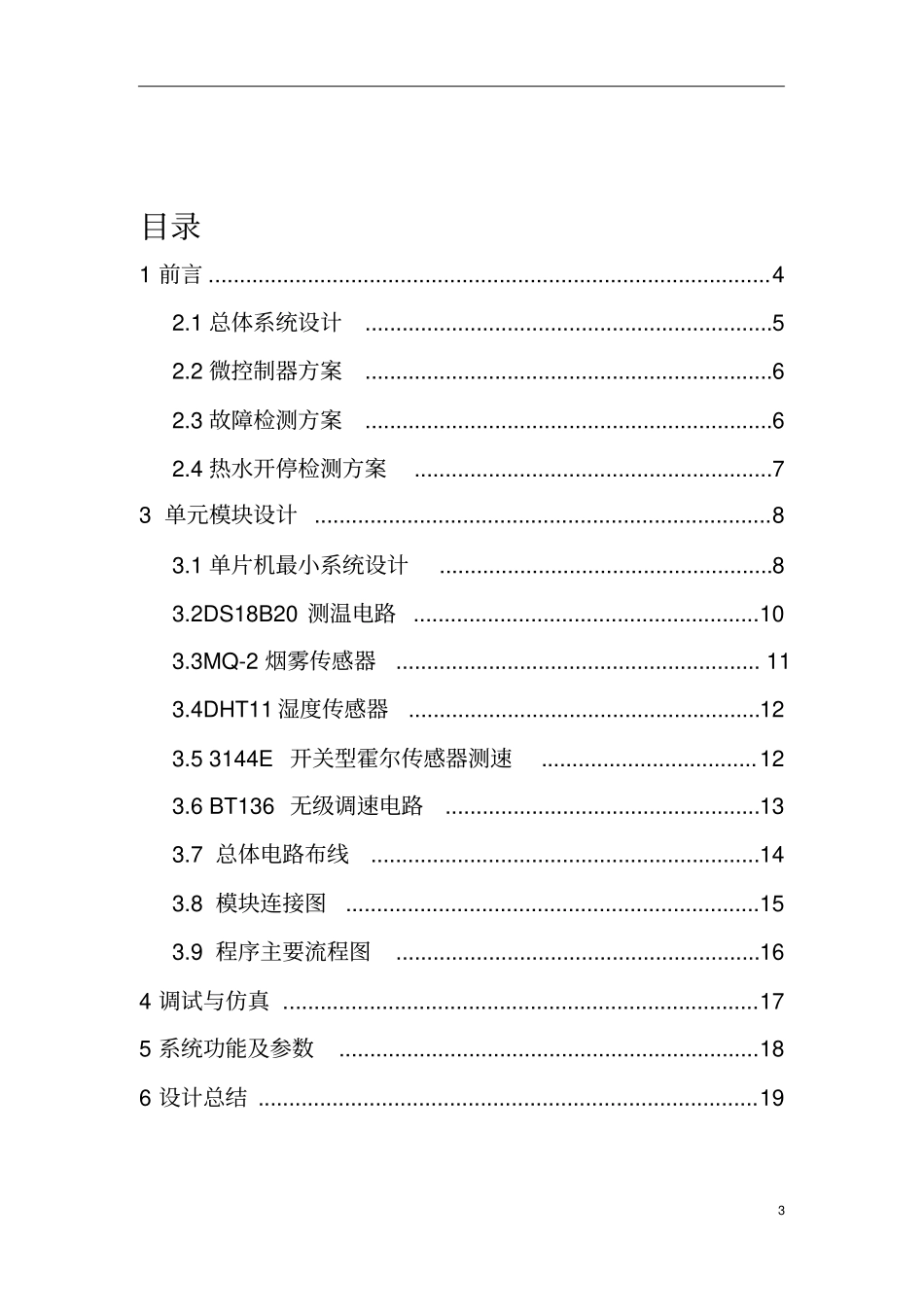

1重庆广播电视大学开放教育学院《传感器与测试技术》课程论文班级：2015春专业：机械设计及自动化本科姓名：何金波学号：15512012000382摘要：本智能排气扇以STC12C5A08S2为核心控制单元，通过远红外传感器探测热水器加热火焰来判定热水的开停。采用抗干扰能力强，精度高的数字温度传感器DS18b20感知温度，结合晶闸管BT136，实现无级调速。系统通过1602液晶把温度、湿度，转速等实时信息反馈给使用者。使用者也可通过键盘实现排气扇的本地控制。本设计通过霍尔传感器进行转速的采集，进而实现排气扇卡死等故障的自我检测。关键词：智能排气扇远红外传感器霍尔传感器Abstract:TheIntelligentexhaustfanisbaseonSTC12C5A08S2microcontrolunit.Withthehelpoffarinfraredheatsensors,itcandetecttheopeningoftheflameanddeterminetheactionofwaterheater.Byusingtheanti-interferenceability,highaccuracydigitaltemperaturesensorDS18b20andcombinedwithSCRBT136,thisintelligentexhaustfancancontrolspeedwhichisbaseontemperature.Userscangettheinformationoftemperature,humidityandspeedthrough1602screen.Userscanalsocontroltheexhaustfanthroughkeyboard.Thisdesigncandetectivethespeedoftheexhaustfanbyhallelement,sothatitcanwarntheuserwhenthefanworkabnormally.Keywords:IntelligentexhaustfaninfraredsensorHallsensor3目录1前言...........................................................................................42.1总体系统设计..................................................................52.2微控制器方案..................................................................62.3故障检测方案..................................................................62.4热水开停检测方案..........................................................73单元模块设计..........................................................................83.1单片机最小系统设计......................................................83.2DS18B20测温电路........................................................103.3MQ-2烟雾传感器...........................................................113.4DHT11湿度传感器.........................................................123.53144E开关型霍尔传感器测速...................................123.6BT136无级调速电路...................................................133.7总体电路布线...............................................................143.8模块连接图...................................................................153.9程序主要流程图...........................................................164调试与仿真.............................................................................175系统功能及参数....................................................................186设计总结.................................................................................1941前言随着经济的发展，智能化渐渐步入普通百姓的家。现在市场上的各类智能化产品可谓层出不穷，最常见的有智能电饭煲，智能电冰箱和智能洗衣机等。所谓的智能化，其目的在于增加人与机器的互动，降低功耗，提升效率，尽量达到以人为本的目的。而本小组的作品—“智能排气扇”，就是遵循上述目的设计的。对于装有热水器的家庭来说，排气扇可谓必不可少的家电，然而它又却常常被人们所忽略而缺少维护。一把积满灰尘，随时都有可能罢工的排气扇，成了浴室的隐患。有鉴于此，本小组设计了智能排气扇，它能够对扇叶转速实时监控，异常报警，对热水开停检测，自动运行和关闭。它的转速根据浴室温度而定，当有有害气体产生时，它能自动强制排气。有了它，你在浴室里再也没有后顾之忧。52总体方案设计及选择2.1总体系统设计本排气扇总体系统设计如上图所示，由微控制器为核心，通过...
