判断电路故障的原因（学案）李丽娜VIP专享VIP免费

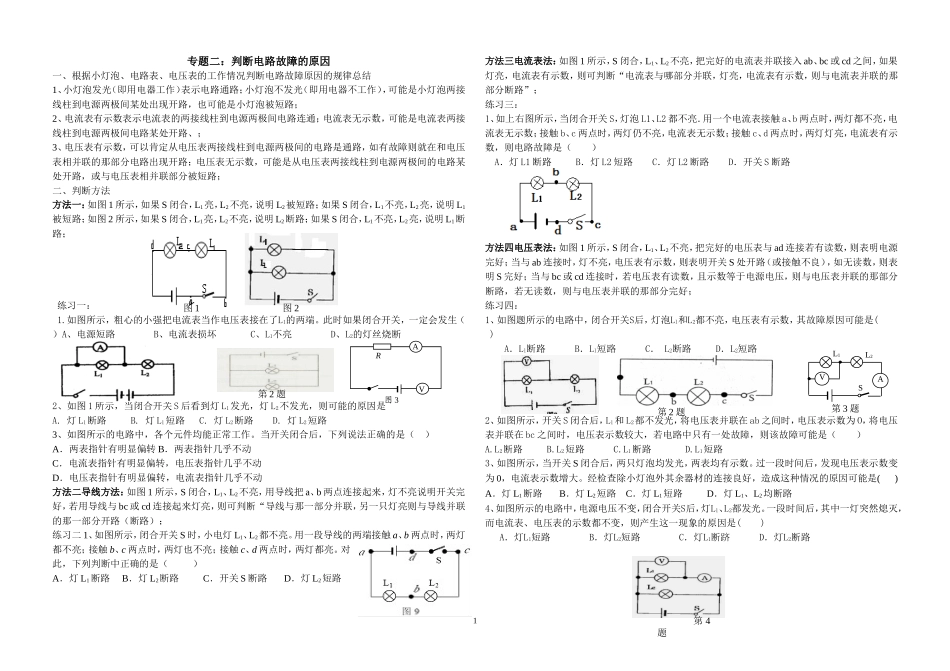

专题二：判断电路故障的原因一、根据小灯泡、电路表、电压表的工作情况判断电路故障原因的规律总结1、小灯泡发光（即用电器工作）表示电路通路；小灯泡不发光（即用电器不工作），可能是小灯泡两接线柱到电源两极间某处出现开路，也可能是小灯泡被短路；2、电流表有示数表示电流表的两接线柱到电源两极间电路连通；电流表无示数，可能是电流表两接线柱到电源两极间电路某处开路、；3、电压表有示数，可以肯定从电压表两接线柱到电源两极间的电路是通路，如有故障则就在和电压表相并联的那部分电路出现开路；电压表无示数，可能是从电压表两接线柱到电源两极间的电路某处开路，或与电压表相并联部分被短路；二、判断方法方法一：如图1所示，如果S闭合，L1亮，L2不亮，说明L2被短路；如果S闭合，L1不亮，L2亮，说明L1被短路；如图2所示，如果S闭合，L1亮，L2不亮，说明L2断路；如果S闭合，L1不亮，L2亮，说明L1断路；练习一：1.如图所示，粗心的小强把电流表当作电压表接在了L1的两端。此时如果闭合开关，一定会发生（）A、电源短路B、电流表损坏C、L1不亮D、L2的灯丝烧断2、如图1所示，当闭合开关S后看到灯L1发光，灯L2不发光，则可能的原因是A.灯L1断路B.灯L1短路C.灯L2断路D.灯L2短路3、如图所示的电路中，各个元件均能正常工作。当开关闭合后，下列说法正确的是（）A．两表指针有明显偏转B．两表指针几乎不动C．电流表指针有明显偏转，电压表指针几乎不动D．电压表指针有明显偏转，电流表指针几乎不动方法二导线方法：如图1所示，S闭合，L1、L2不亮，用导线把a、b两点连接起来，灯不亮说明开关完好，若用导线与bc或cd连接起来灯亮，则可判断“导线与那一部分并联，另一只灯亮则与导线并联的那一部分开路（断路）；练习二1、如图所示，闭合开关S时，小电灯L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。对此，下列判断中正确的是（）A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路方法三电流表法：如图1所示，S闭合，L1、L2不亮，把完好的电流表并联接入ab、bc或cd之间，如果灯亮，电流表有示数，则可判断“电流表与哪部分并联，灯亮，电流表有示数，则与电流表并联的那部分断路”；练习三：1、如上右图所示，当闭合开关S，灯泡L1、L2都不亮．用一个电流表接触a、b两点时，两灯都不亮，电流表无示数；接触b、c两点时，两灯仍不亮，电流表无示数；接触c、d两点时，两灯灯亮，电流表有示数，则电路故障是（）A．灯L1断路B．灯L2短路C．灯L2断路D．开关S断路方法四电压表法：如图1所示，S闭合，L1、L2不亮，把完好的电压表与ad连接若有读数，则表明电源完好；当与ab连接时，灯不亮，电压表有示数，则表明开关S处开路（或接触不良），如无读数，则表明S完好；当与bc或cd连接时，若电压表有读数，且示数等于电源电压，则与电压表并联的那部分断路，若无读数，则与电压表并联的那部分完好；练习四：1、如图题所示的电路中，闭合开关S后，灯泡Ll和L2都不亮，电压表有示数，其故障原因可能是()A．Ll断路B．Ll短路C．L2断路D．L2短路2、如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为O，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是（）A.L2断路B.L2短路C.L1断路D.L1短路3、如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。过一段时间后，发现电压表示数变为0，电流表示数增大。经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是()A．灯L1断路B．灯L2短路C．灯L1短路D．灯L1、L2均断路4、如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是()A．灯L1短路B．灯L2短路C．灯L1断跻D．灯L2断路1第4题VL1L2SA第2题第3题图1图2第2题图3RAV2
