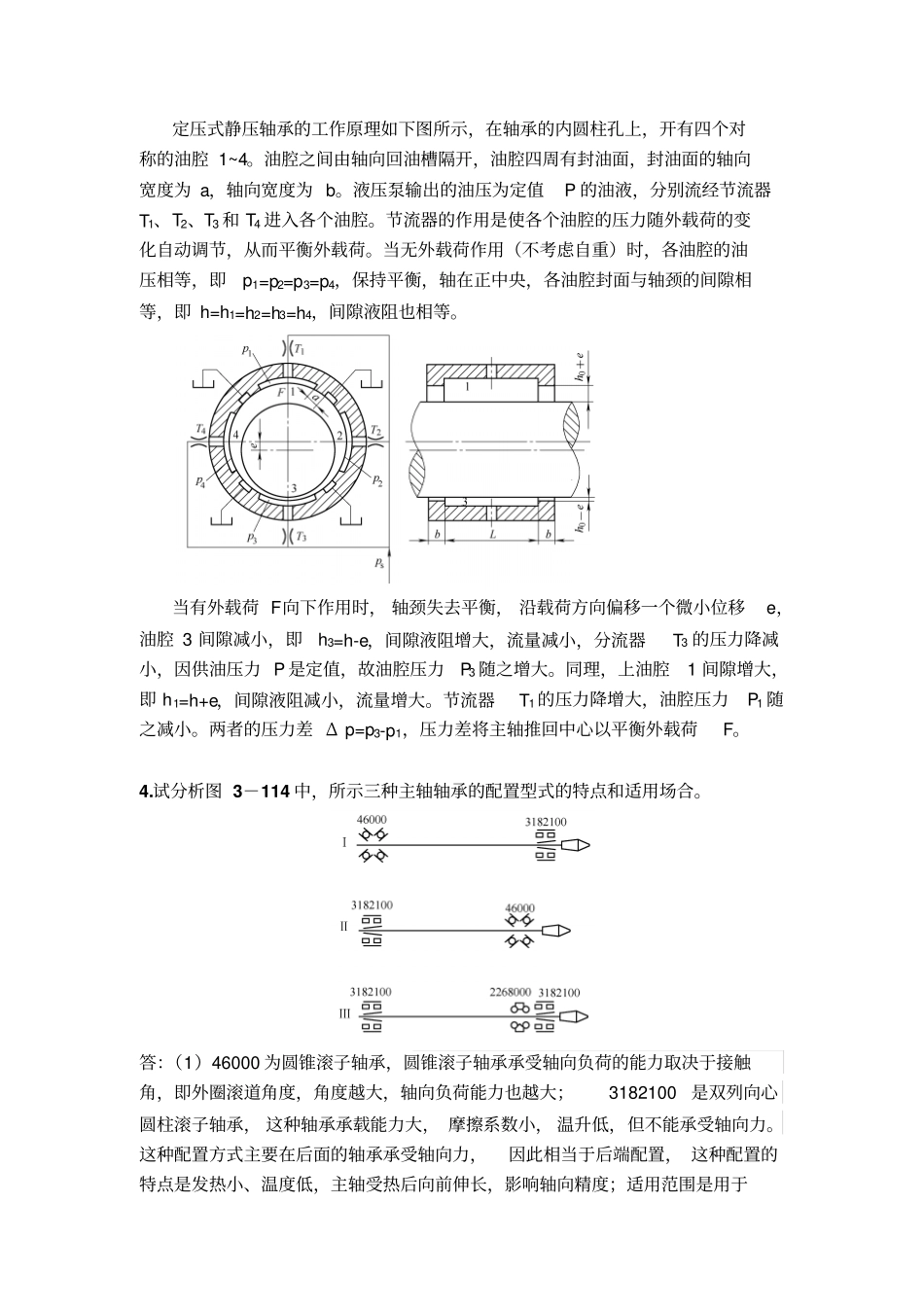

第三章典型部件设计1.主轴部件应满足那些基本要求？答：主轴部件应满足的基本要求有旋转精度、刚度、抗振性、温升热变形和精度保持性等。主轴的旋转精度是指装配后，在无载荷、低速转动条件下，在安装工件或刀具的主轴部位的径向和轴向跳动。旋转精度取决于主轴、轴承、箱体孔等的制造、装配和调整精度。主轴部件的刚度是指其在外加载荷作用下抵抗变形的能力，通常以主轴前端产生单位位移的弹性变形时，在位移方向上所施加的作用力来定义，主轴部件的刚度是综合刚度，它是主轴、轴承等刚度的综合反映。主轴部件的抗振性是指抵抗受迫振动和自激振动的能力。主轴部件的振动会直接影响工件的表面加工质量，刀具的使用寿命，产生噪声。主轴部件的精度保持性是指长期地保持其原始制造精度的能力，必须提高其耐磨性。2.主轴轴向定位方式有那几种？各有什麽特点？适用场合答：（1）前端配置两个方向的推力轴承都分布在前支撑处；特点：在前支撑处轴承较多，发热大，升温高；但主轴承受热后向后伸，不影响轴向精度；适用场合：用于轴向精度和刚度要求较高的高精度机床或数控机床。（2）后端配置两个方向的推力轴承都布置在后支撑处；特点：发热小、温度低，主轴受热后向前伸长，影响轴向精度；适用范围：用于普通精度机床、立铣、多刀车床。（3）两端配置两个方向的推力轴承分别布置在前后两个支撑处；特点：这类配置方案当主轴受热伸长后，影响轴承的轴向间隙，为避免松动，可用弹簧消除间隙和补偿热膨胀；适用范围：用于短主轴，如组合机床。（4）中间配置两个方向的推力轴承配置在前支撑后侧；特点：此方案可减少主轴的悬伸量，使主轴热膨胀后向后伸长，但前支撑结构复杂，温升可能较高。3.试述主轴静压轴承的工作原理答：主轴静压轴承一般都是使用液体静压轴承，液体静压轴承系统由一套专用供油系统、节流器和轴承三部分组成。静压轴承由供油系统供给一定压力油，输进轴和轴承间隙中，利用油的静压压力支撑载荷、轴颈始终浮在压力油中。所以，轴承油膜压强与主轴转速无关，承载能力不随转速而变化。静压轴承与动压轴承相比有如下优点：承载能力高；旋转精度高；油膜有均化误差的作用，可提高加工精度；抗振性好；运转平稳；既能在极低转速下工作，也能在极高转速下工作；摩擦小，轴承寿命长。定压式静压轴承的工作原理如下图所示，在轴承的内圆柱孔上，开有四个对称的油腔1~4。油腔之间由轴向回油槽隔开，油腔四周有封油面，封油面的轴向宽度为a，轴向宽度为b。液压泵输出的油压为定值P的油液，分别流经节流器T1、T2、T3和T4进入各个油腔。节流器的作用是使各个油腔的压力随外载荷的变化自动调节，从而平衡外载荷。当无外载荷作用（不考虑自重）时，各油腔的油压相等，即p1=p2=p3=p4，保持平衡，轴在正中央，各油腔封面与轴颈的间隙相等，即h=h1=h2=h3=h4，间隙液阻也相等。当有外载荷F向下作用时，轴颈失去平衡，沿载荷方向偏移一个微小位移e，油腔3间隙减小，即h3=h-e，间隙液阻增大，流量减小，分流器T3的压力降减小，因供油压力P是定值，故油腔压力P3随之增大。同理，上油腔1间隙增大，即h1=h+e，间隙液阻减小，流量增大。节流器T1的压力降增大，油腔压力P1随之减小。两者的压力差Δp=p3-p1，压力差将主轴推回中心以平衡外载荷F。4.试分析图3－114中，所示三种主轴轴承的配置型式的特点和适用场合。答：（1）46000为圆锥滚子轴承，圆锥滚子轴承承受轴向负荷的能力取决于接触角，即外圈滚道角度，角度越大，轴向负荷能力也越大；3182100是双列向心圆柱滚子轴承，这种轴承承载能力大，摩擦系数小，温升低，但不能承受轴向力。这种配置方式主要在后面的轴承承受轴向力，因此相当于后端配置，这种配置的特点是发热小、温度低，主轴受热后向前伸长，影响轴向精度；适用范围是用于普通精度机床、立铣、多刀车床。（2）这种配置方式主要在前段的轴承承受轴向力，因此这种轴承配置相当于前端配置；这种配置的特点是在前支撑处轴承较多，发热大，升温高；但主轴承受热后向后伸，不影响轴向精度；适用场合是用于轴向精度和刚度要求较高的高精度机床或数控机床。（3）2268000是双向推力向心球...
