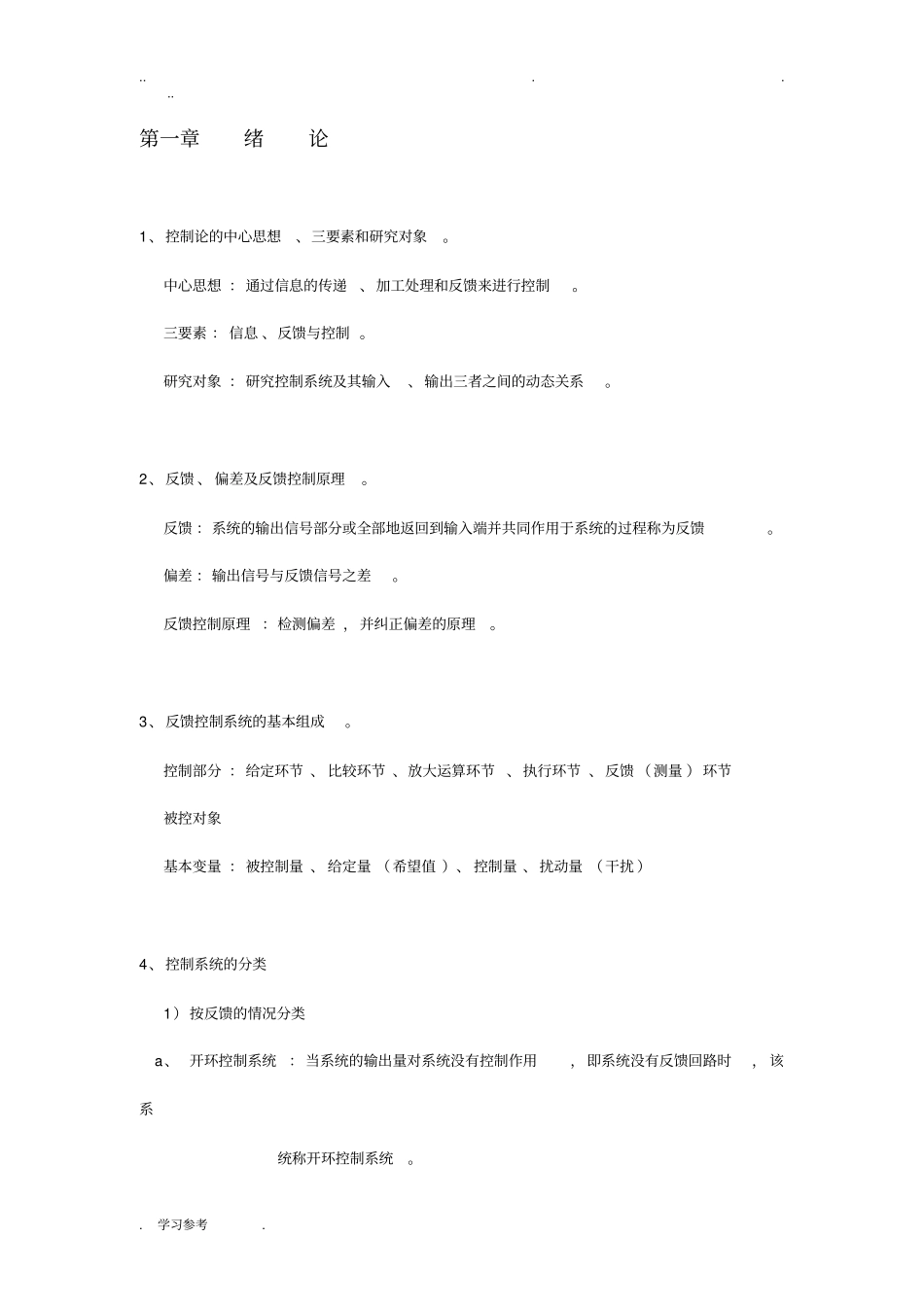

.......学习参考.第一章绪论1、控制论的中心思想、三要素和研究对象。中心思想：通过信息的传递、加工处理和反馈来进行控制。三要素：信息、反馈与控制。研究对象：研究控制系统及其输入、输出三者之间的动态关系。2、反馈、偏差及反馈控制原理。反馈：系统的输出信号部分或全部地返回到输入端并共同作用于系统的过程称为反馈。偏差：输出信号与反馈信号之差。反馈控制原理：检测偏差，并纠正偏差的原理。3、反馈控制系统的基本组成。控制部分：给定环节、比较环节、放大运算环节、执行环节、反馈（测量）环节被控对象基本变量：被控制量、给定量（希望值）、控制量、扰动量（干扰）4、控制系统的分类1）按反馈的情况分类a、开环控制系统：当系统的输出量对系统没有控制作用，即系统没有反馈回路时，该系统称开环控制系统。.......学习参考.特点：结构简单，不存在稳定性问题，抗干扰性能差，控制精度低。b、闭环控制系统：当系统的输出量对系统有控制作用时，即系统存在反馈回路时，该系统称闭环控制系统。特点：抗干扰性能强，控制精度高，存在稳定性问题，设计和构建较困难，成本高。2）按输出的变化规律分类自动调节系统随动系统程序控制系统3）其他分类线性控制系统连续控制系统非线性控制系统离散控制系统5、对控制系统的基本要求1）系统的稳定性：首要条件是指动态过程的振荡倾向和系统能够恢复平衡状态的能力。2）系统响应的快速性是指当系统输出量与给定的输出量之间产生偏差时，消除这种偏差的能力。3）系统响应的准确性（静态精度）.......学习参考.是指在调整过程结束后输出量与给定的输入量之间的偏差大小。第二章系统的数学模型1、系统的数学模型：描述系统、输入、输出三者之间动态关系的数学表达式。时域的数学模型：微分方程；时域描述输入、输出之间的关系。→单位脉冲响应函数复数域的数学模型：传递函数；复数域描述输入、输出之间的关系。频域的数学模型：频率特性；频域描述输入、输出之间的关系。2、线性系统与非线性系统线性系统：可以用线性方程描述的系统。重要特性是具有叠加原理。3、系统微分方程的列写4、非线性系统的线性化.......学习参考.5、传递函数的概念：1）定义：初始状态为零时，输出的拉式变换与输入的拉氏变换之比。即G(s)=Y(s)/X(s)2）特点：（a）传递函数反映系统固有特性，与外界无关。（b）传递函数的量纲取决于输入输出的性质，同性质的物理量无量纲；不同性质的物理量有量纲，为两者的比值。（c）不同的物理系统可以有相似的传递函数，传递函数不反映系统的真实的物理结构。（d）传递函数的分母为系统的特征多项式，令分母等于零为系统的特征方程，其解为特征根。（e）传递函数与单位脉冲响应函数互为拉氏变换与拉氏反变换的关系。6、基本环节的传递函数.......学习参考.7、系统各环节之间的三种连接方式：8、方框图简化及梅逊公式等效变换法则：变换前后输出与输入之间的关系保持不变。掌握分支点、相加点相对方框移动法则及同类元素交换法则，切记分支点与相加点不能随便交换。梅逊公式：.......学习参考.9、系统的传递函数第三章时间响应分析1、时间响应及其组成时间响应：系统在激励作用下，系统输出随时间变化关系。时间响应可分为零状态响应和零输入响应或分为自由响应和强迫响应。零状态响应：“无输入时的系统初态”为零而仅由输入引起的响应。零输入响应：“无输入时的系统初态”引起的自由响应。控制工程所研究的响应往往是零状态响应。对稳定的线性系统而言，自由响应又叫瞬态响应；强迫响应又叫稳态响应。.......学习参考.瞬态响应：系统从初始状态到最终状态的响应过程稳态响应：系统在时间趋于无穷时，系统的输出状态。2、典型输入信号3、一阶系统及其时间响应一阶系统：凡是用一阶线性微分方程描述的系统或传递函数的分母含S的最高幂次为一。数学模型：一阶系统的参数：静态：系统增益k动态：时间常数T（τ）一阶系统的时间响应：.......学习参考.一阶系统阶跃响应曲线为：结论：一阶系统的稳态值取决于系统增益，响应速度取决于时间常数T，T越大，响应速度越慢，响应速度跟系统增益无关。4、二阶系统及其时间响应二...
